Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 4 Дата: 17.05.2021
3
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

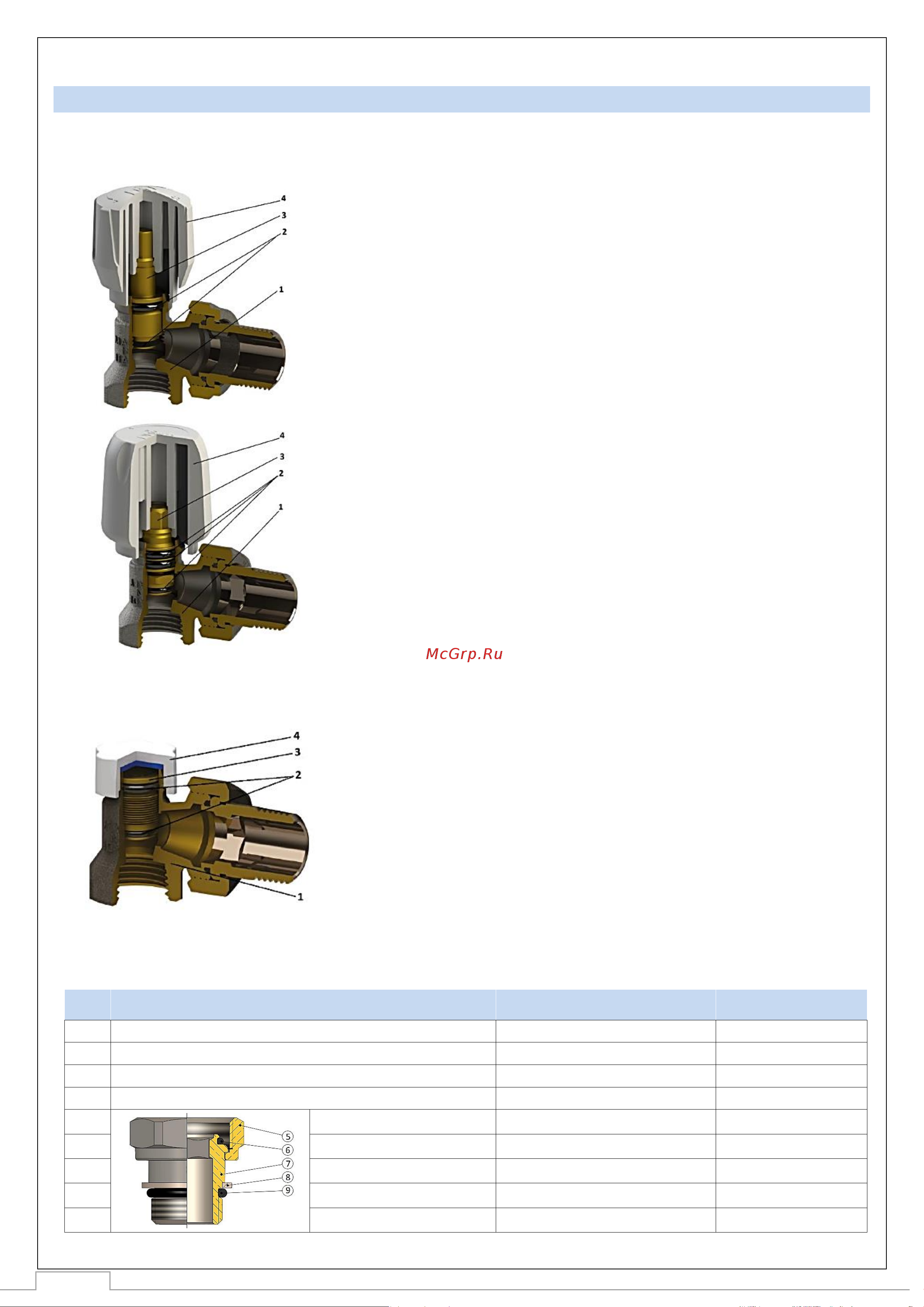

3.1. КОНСТРУКТИВНЫЙ ЧЕРТЁЖ (ДЕТАЛИРОВКА)
Ручной терморегулирующий клапан тип SVR ‒ вентильного типа
и имеет традиционную конструкцию. Рукоятка (4) вращается
вместе со штоком (3), который поднимаясь открывает клапан, или
опускаясь закрывает его. Золотник клапана выполнен по типу
«металл по металлу» без применения эластичных материалов,
что позволяет при проведении профилактических и ремонтных
работ полностью отключить отопительный прибор от
трубопроводной сети системы отопления. Герметичность штока
обеспечивается двойным кольцевым уплотнением (2). На штоке
есть дополнительное О-ring уплотнение.
Ручной терморегулирующий клапан тип SVRS ‒ имеет
неподъемный шпиндель. Вращение рукоятки (4) осуществляется
через червячный механизм (без ее подъема), шток клапана (3)
также перемещается вверх-вниз внутри рукоятки (без вращения).
Золотник клапана выполнен по типу «металл по металлу» без
применения эластичных материалов, что позволяет не только
регулировать поток теплоносителя через отопительный прибор,
но и полностью отключать его от трубопроводной сети. Шток
клапана герметизирован тремя кольцевыми уплотнениями (2).
Запорно-балансировочный клапан тип SVL ‒ вентильного типа.
Запорный механизм (3) клапана поднимается и опускается при
вращении штока шестигранным ключом. Герметизация штока
произведена с помощью двойного кольцевого уплотнения (2).
Клапан позволяет осуществлять гидравлическую балансировку
трубопроводной сети, а также при необходимости отключать
отопительные приборы от обратной трубопроводной системы
отопления. Точность балансировки и надежность запирания
клапана обеспечиваются за счет применения уплотнения его
золотника по типу «металл по металлу» и уплотнительной
прокладкой. Модификация клапанов с наружной резьбой,
предназначена для присоединения медных, пластиковых и
многослойных труб с использованием фитингов типа
«Евроконус».
№
ПОЗ.
НАИМЕНОВАНИЕ ДЕТАЛИ
МАТЕРИАЛ
ПРИМЕЧАНИЕ
1
Корпус
Никелированная Латунь CW 617 N
UNI EN 12165-98
2
Уплотнение
EPDM perossidico
3
Шток
Латунь CW 614 N
UNI EN 12164-98
4
Рукоятка (маховик)/Колпачок (SVL)
ABS white
RAL9016
5
Накидная гайка
Никелированная Латунь CW 617 N
UNI EN 12165-98
6
Уплотнение
EPDM
7
Патрубок
Никелированная Латунь CW 617 N
UNI EN 12165-98
8
Подвижное упорное кольцо
Сталь
9
Уплотнение
EPDM
