Скорость подъема, мм/сек ≥10 ≥10

Скорость опускания, мм/сек контролируемое

Диаметр гидроцилиндра, мм 70 70

Толщина металла корпуса, мм 5 5

Диаметр пружины, мм 45 45

Толщина пружины, мм 5 5

Масса, кг 270 270

Дата продажи: МП: Кол-во: шт.

2. Использование по назначению

2.1 Порядок установки, подготовка и работа

ВНИМАНИЕ! Ниже представлены примечания к Ручному штабелеру с двойной мачтой MS – высота 2м,

2,5м, 3м. (на штабелер с одной мачтой они не распространяются из-за различий цилиндров).

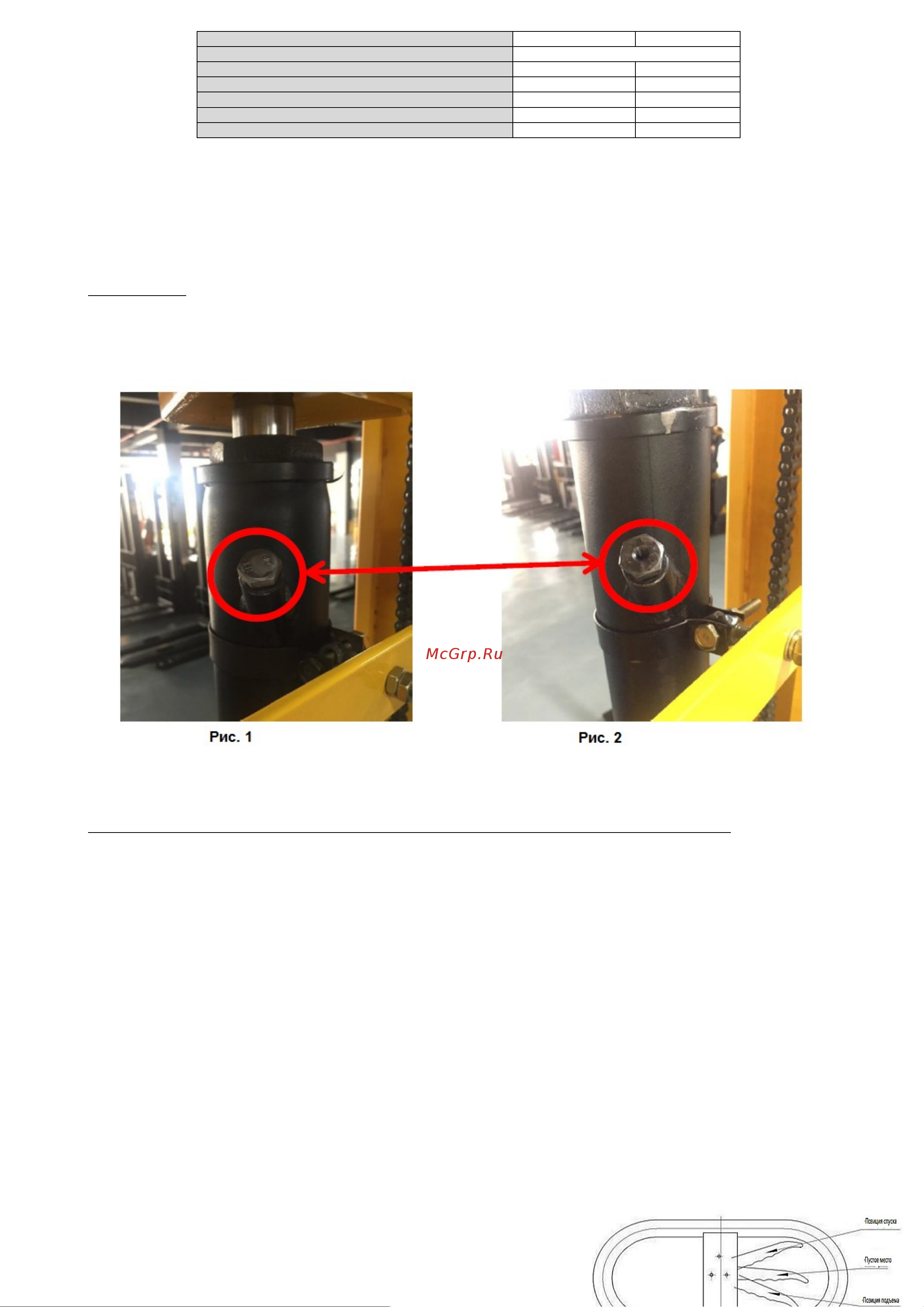

По прибытии Ручного штабелера с двойной мачтой MS замените винт с плоской головкой (рис. 1) на винт с

сквозным отверстием (рис. 2) из-за внутренней структуры этого цилиндра.

Причина, по которой был использован плоский винт (рис. 1), заключается в том, чтобы избежать утечки

масла во время транспортировки.

При использовании штабелёра вместо него следует использовать винт с сквозным отверстием (рис. 2) (вы

можете найти этот винт в пластиковом пакете с руководством пользователя), чтобы избежать вакуума в

барабане при подъеме или опускании.

Если не совершить замену, описанную выше, могут возникнуть следующие проблемы:

1. Поршень не сможет опуститься на дно барабана;

2. Маленький поршень вызовет утечку масла.

Начало работы

 Распакуйте изделие, ознакомьтесь с инструкцией по эксплуатации.

 Установите изделие на ровную твердую поверхность.

 Установите центр тяжести груза в центре рабочих вил.

 Проведите техническое освидетельствование с целью установления: соответствия комплектности

технической документации, исправного состояния.

 Проверьте работу изделия вхолостую, подняв на полную высоту и попробовав его переместить (2 раза).

Для подъема необходимо нагнетать рабочую жидкость с помощью маятникового движения рычага

управления.

 Проверьте исправность механизма спуска (нажав педаль).

 Для остановки подъема или спуска достаточно просто отпустить ручку или педаль.

 После вышеперечисленных процедур можно приступить к работе.

Принцип действия

Штабелер приводится в действие за счет гидравлического давления, которое обеспечивает работа

ручного гидравлического насоса в результате закачки рабочей жидкости в цилиндр. Затем приводное усилие с

помощью шкива и цепи передается на груз.

Эксплуатация

 Возьмитесь за рычаг подъёма, и непрерывно нажимайте на

рычаг, пока груз не поднимется на необходимую высоту.

 Установите разгрузочный рычаг, который находится на

подъемной штанге, в нейтральное положение, затем потяните
