Снегоуборщик ручной

www.dde-um.com

5. Комплектация

Наименование

Кол-во, шт

Ковш (Поз. 1)

Кронштейн ковша (Поз. 2)

Рама (Поз. 3)

Колёса (Поз. 4)

Стойка (Поз. 5)

Рукоятка (Поз. 6)

Болт 10 х 40

Болт 8 х 35

Шайба М10

Гайка М10

Шплинт 3 мм

Шайба М20

Болт 8х16

Гайка М8

Шайба М8

Гайка-барашек М8

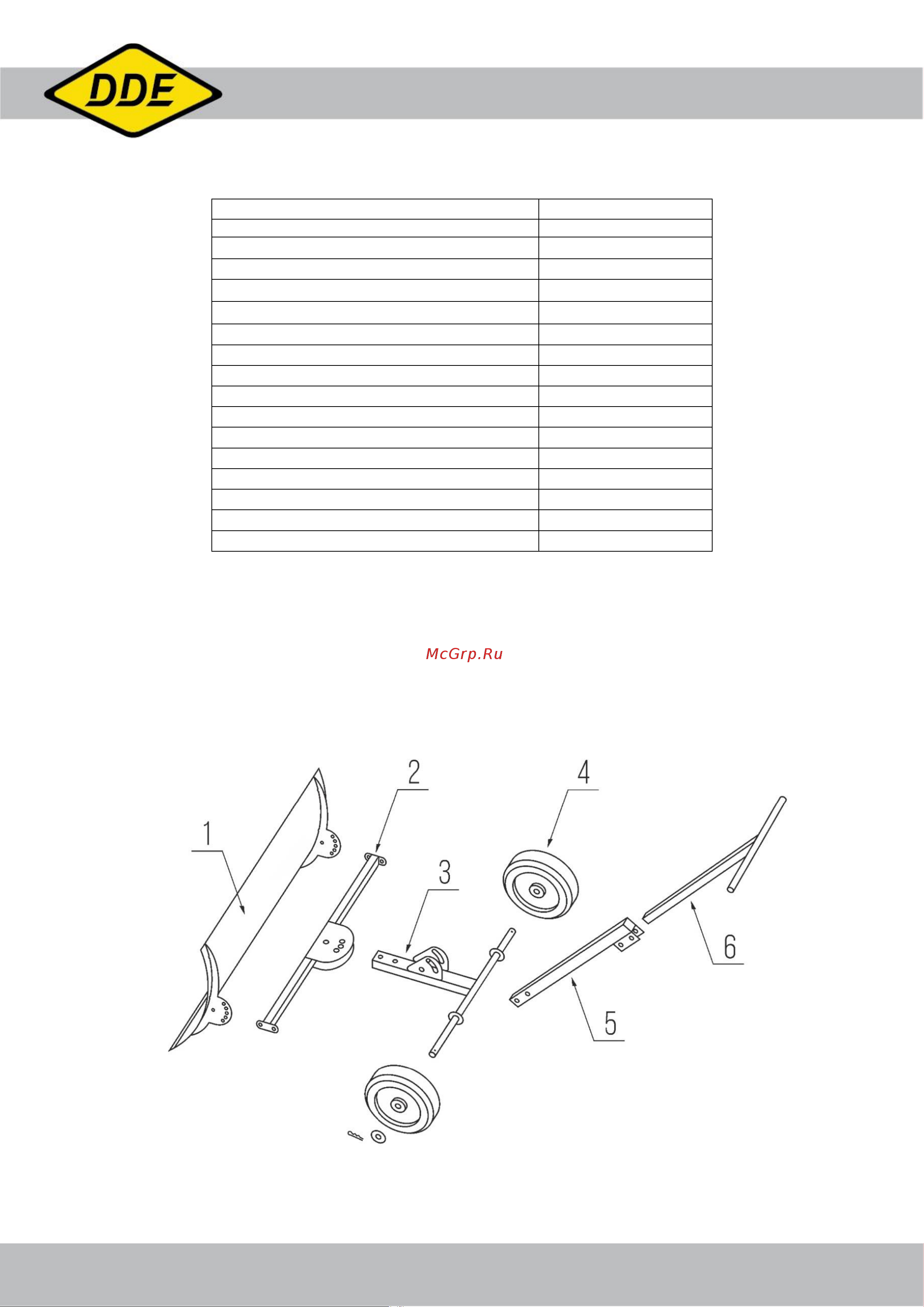

6. Схема сборки

1. С помощью винтов М8 (4 шт.) установить кронштейн (поз. 2) на ковш (поз. 1), предварительно выбрав

требуемое положение угла наклона ковша. Затянуть соединения.

2. Ковш с кронштейном присоединить к раме (поз. 3) болтами М 10 (2 шт.), предварительно выбрав требуемое

положение угла поворота ковша. Затянуть соединения.

3.Соединить стойку (поз. 5) и рукоятку (поз. 6) болтом М 8 (2 шт.), установить их на раму, отрегулировать угол

положения рукоятки и затянуть болтами М 10 (2 шт.)

4. На ось рамы установить колеса (поз. 4) до упора, упорные шайбы и зафиксировать шплинтом.
