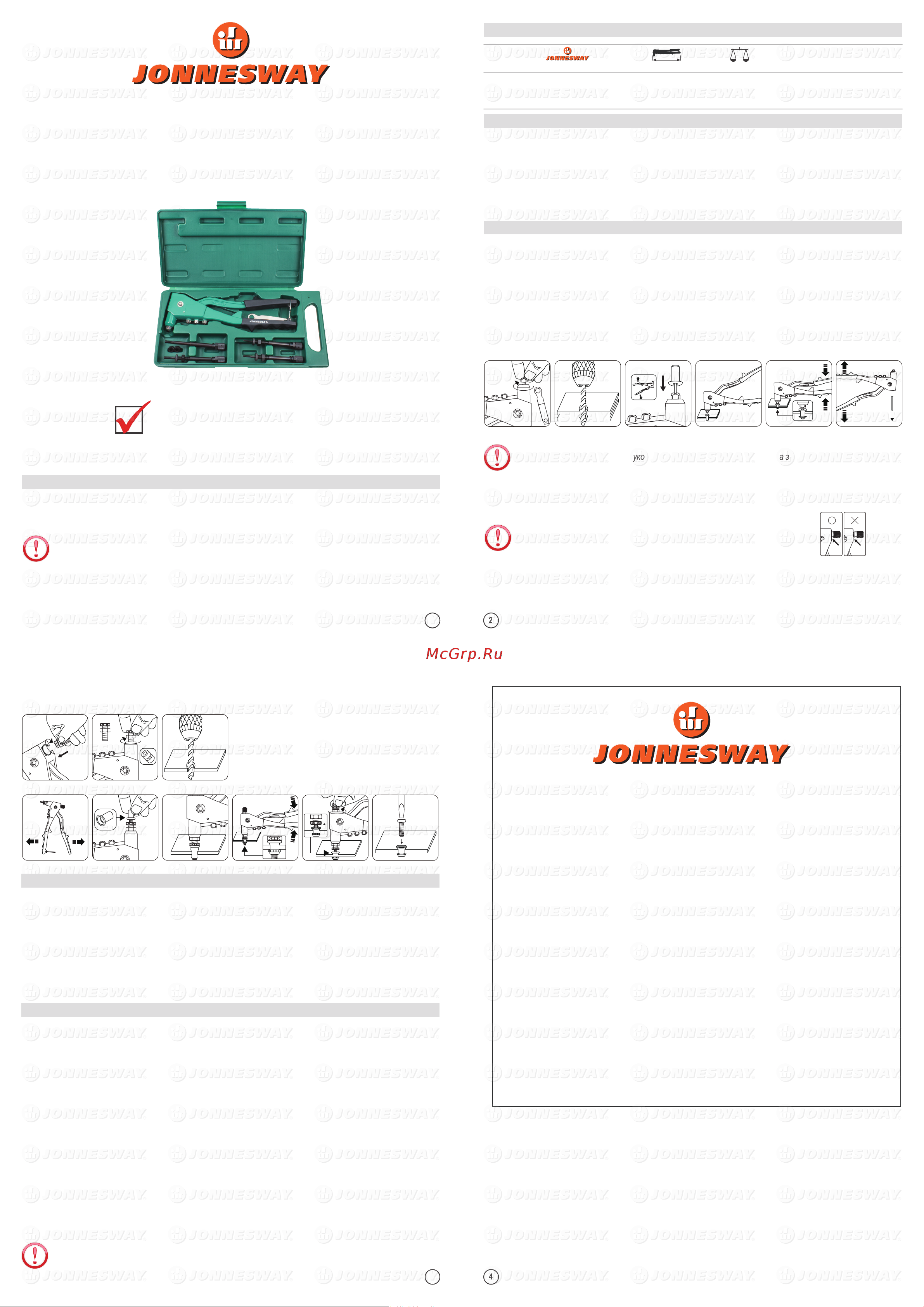

ПАСПОРТ

ЗАКЛЕПОЧНИК РУЧНОЙ РЫЧАЖНЫЙ

УНИВЕРСАЛЬНЫЙ

ГАРАНТИЙНЫЙ ТАЛОН

ЗАКЛЕПОЧНИК РУЧНОЙ РЫЧАЖНЫЙ

УНИВЕРСАЛЬНЫЙ

Артикул и наименование изделия__________________

Дата реализации____________________

Наименование торговой организации___________________________________

М.П.

Комплектация проверена, гарантийные условия понятны

Покупатель:_____________________________________

Продавец:_______________________________________

1. Общие сведения и назначение

Ручной рычажный универсальный заклепочник ТМ JONNESWAY

предназначен для работы

с алюминиевыми вытяжными и стандартными резьбовыми заклепками. Заклепочник имеет

алюминиевый корпус и рычаги, изготовленный из хромомолибденовой стали.

Ось инструмента должна быть строго перпендикулярна плоскости соединямых заготовок.

Если одно полное нажатие рукояток не привело к обрыву хвостовика заклепки, то необходимо

повторить процесс. Смазывайте подвижные части изделия для более плавного рабочео хода.

V1102 Заклепочник ручной рычажный

универсальный, 2.4,-4.8, М3, М4, М5, М6

Поставщик: JONNESWAY ENTERPRISE CO., LTD

6F-9, No. 51, Sec. 2, Keelung Rd., Taipei, Taiwan

«Джонесвей Интерпрайсес» Ко Лтд

6Ф-9 №51 Сек 2 Кейлунг Рд Тайпей П.О. Бокс 48-582 Тайвань

Импортер: ООО «ПРОФТУЛС»

125438, Москва, ул. Автомоторная, д.8, этаж 2, комн. 12

тел: +7(499)705-92-89

3. Комплектация

3.1 Заклепочник .................................................................................................1 шт.

3.2 Сменные насадки (2.4; 3.2; 4.0 и 4.8 мм) .................................................. 4 шт.

3.3 Сменные шпильки (М3; М4; М5; М6) ......................................................... 4 шт.

3.4 Ключ для сменных насадок ........................................................................1 шт.

3.4 Инструкция на русском языке/гарантийный талон....................................1 шт.

3.4 Пластиковый кейс.........................................................................................1 шт.

Работы должны производиться персоналом, имеющим соответствующую квалификацию, знакомым

с правилами техники безопасности, условиями эксплуатации, а также владеющим навыками работы

с подобным инструментом.

Транспортировка и хранение

Транспортировка может осуществляться всеми видами закрытого транспорта в соответствии с

правилами перевозок, действующими для каждого вида транспорта. Во время транспортирования

и погрузочно-разгрузочных работ упаковка с инструментом не должна подвергаться резким ударам

и воздействию атмосферных осадков. Размещение и крепление транспортной тары с упакованным

аппаратом в транспортных средствах должны обеспечивать устойчивое положение и отсутствие

возможности ее перемещения во время движения. Храните инструмент в сухом, хорошо

проветриваемом помещении. Для длительного хранения инструмента необходимо провести

его консервацию: смазать тонким слоем масла корпус, упаковать в штатную коробку.

Срок хранения не ограничен.

Гарантийные обязательства

Компания JONNESWAY

является производителем профессионального ручного инструмента,

пневматического инструмента, инструментальной мебели, оборудования для кузовного ремонта

и сервисных работ. Производство изделий сертифицировано по ISO 9001, качество продукции

отвечает требованиям стандартов DIN, ANSI, подтверждено сертификатами GS и CE,

полностью соответствует требованиям ГОСТа. Заклепочник ручной рычажный имеет в

своей конструкции кинематическую схему. На такие изделия распространяется понятие

«ограниченной гарантии», в связи с сокращенным сроком эксплуатации, связанным с

повышенным износом при использовании и определен в 12 месяцев с начала применения

в условиях эксплуатации средней интенсивности. При повышенной интенсивности или

тяжелых условиях эксплуатации гарантийный срок может быть сокращен. Начало эксплуатации

определяется по дате продажи, указанной в гарантийном талоне JONNESWAY

продавцом

инструмента или документе подтверждающим факт приобретения изделия. Претензии по данной

гарантии также не принимаются к рассмотрению в случаях невозможности подтверждения

квалификации пользователя, наличия признаков проведения ремонтных работ изделий,

осуществлявшихся неуполномоченными на это лицами, изменения конструкции, или

самостоятельной установки неоригинальных компонентов и деталей изделий. Производитель

оставляет за собой право определения причины выхода из строя изделия (из-за некачественного

материала, человеческого фактора или по иным причинам).

Ремонт и гарантийное обслуживание изделия производится только в сертифицированных

сервисных центрах JONNESWAY

Инструкция по эксплуатации

4.1 Порядок действий при работе с вытяжными(слепыми) заклепками.

1. Выбрать и установить сменную насадку (цангу), соответствующую диаметру заклепки.

2. Необходимо предварительно выровнять поверхности соединяемых заготовок. Плоскости

заготовок должны быть плотно прижаты друг другу. Для формирования монтажного узла в

соответствующих местах заготовок следует сделать сквозные отверстия.

3-4. Установить заклепку хвостовиком заклепки (частью с меньшим диаметром) в сменную

насадку инструмента. Другую часть (корпус заклепки) вставить в заранее просверленное

отверстие соединяемых заготовок, при этом юбка вытяжной заклепки должна плотно

прилегать к плоскости ближайшей соединяемой заготовки.

5-6. Сжимать рукоятки инструмента до тех пор пока хвостовик вытяжной заклепки не оборвется.

2. Спецификация

46141

Код Наименование

V1102

Заклепочник ручной

рычажный универсальный,

2.4-4.8, М3,М4,М5,М6

№

гр.

260 524

мм

4 5 6

Cr-Mo STEEL

2 3

Cr-Mo STEEL

4 5 6

Cr-Mo STEEL

2 3

6. Вставить резьбовую заклепку в заранее просверленное отверстие, при этом юбка заклепки

должна плотно прилегать к плоскости заготовки.

7. Сжать рукоятки инструмента до упора.

8. Поворочивать хвостовик против часовой

стрелки до тех пока резьбовая шпилька не

выйдет из соединения.

9. Монтажный узел готов к использованию.

4.2 Порядок действий при работе с резьбовыми заклепками.

1-2. Выбрать и установить сменную шпильку. Установить наконечник соответствующий

монтируемой заклепке. Отрегулируйте необходимое усилилие сжатия, поворачивая резьбовой

наконечник и зафиксируйте контр-гайкой.

3. Для формирования монтажного узла, в необходимых местах заготовки следует сделать

сквозные отверстия.

4-5. Развести рукоятки изделия и установить резьбовую заклепку юбкой в сторону корпуса

инструмента.

Хвостовик резбовой шпильки с накаткой при установке должен плотно

прилегать к обратному торцу корпуса заклепосника.
