3. УСТАНОВКА И ГАБАРИТНЫЕ РАЗМЕРЫ

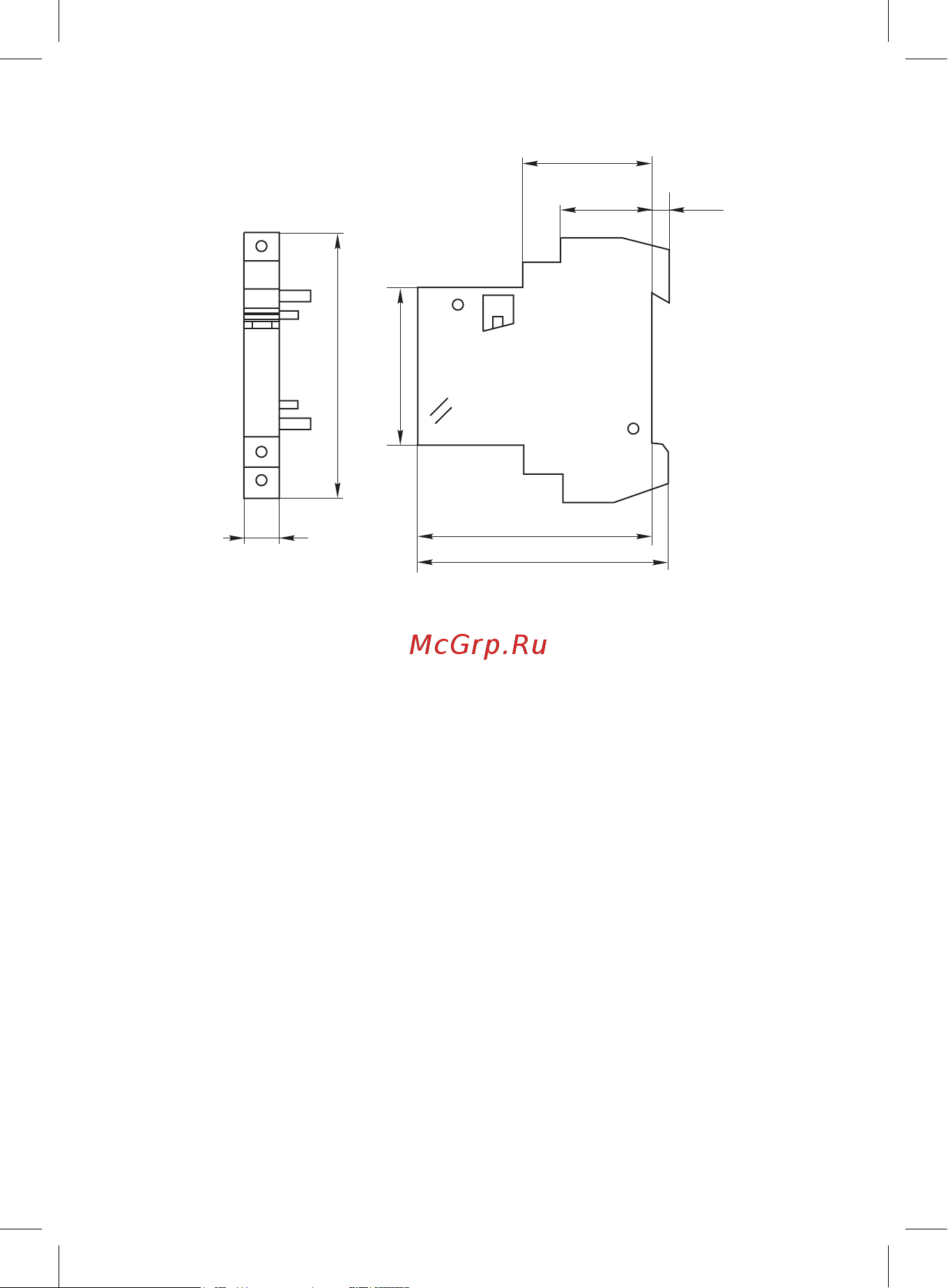

Рис. 2

Монтаж и подключения блок контактов должны осуществляться квали-

фицированным электро-техническим персоналом.

Блок-контакты крепятся к выключателю ВА-47, ВН-63 с левой стороны,

предварительно сняв защитную заглушку на корпусе выключателя и потом

монтируются на DIN-рейку 35 мм. Верхний рычаг модуля вводят в зацепле-

ние с рукояткой управления выключателя, а нижний с механизмом.

Пластмассовые штыри плотно вдавливают в отверстия пустотелых за-

клепок, обеспечивая жесткую фиксацию модуля к корпусу выключателя,

Допускается установка не более двух блок-контактов в ряд.

Блок контакты типа БК-47 соответствует ГОСТ Р 50030.5.1-2005

4. УСЛОВИЯ ЭКСПЛУАТАЦИИ

Высота над уровнем моря — не более 2000 м.

Положение в пространстве — на вертикальной плоскости вертикальное

или горизонтальное.

5. КОМПЛЕКТНОСТЬ

Блок-контакты поставляются в групповой упаковке по 12 шт., руковод-

ство по монтажу и эксплуатации выдается в 1 экземпляре на каждую упа-

ковку изделий.
