ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

ТЕХНИЧЕСКИЙ

ПАСПОРТ

ИЗДЕЛИЯ

Паспорт разработан в соответствии с требованиями ГОСТ 2.601-19

4. Указания по монтажу

4.1. Блок автоматики устанавливается между насосом и первой точкой

водоразбора.

4.2. Не допускается установка водоразборной арматуры между насосом и

блоком автоматики.

4.3.Блок автоматики может монтироваться в любом монтажном положении,

при этом вода должна поступать в патрубок съемного фланца, за которым

расположен датчик протока.

4.4. Табло прибора должно быть доступно для наблюдения и управления.

4.5. Если рабочая среда содержит нерастворимые частицы, перед блоком

автоматики необходимо установить фильтр механической очистки с ячейкой

фильтра не более 800мкм.

4.6. При возможном повышении давления перед блоком автоматики свыше

1,0 МПа, перед блоком автоматики следует установить редуктор давления.

4.7. Максимальное давление на выходе насоса блоком автоматики не

регулируется. Оно определяется только напором насоса. В случае, когда

требуется обеспечить выключение насоса при достижении определенного

давления, после блока автоматики следует установить реле давления

VT.CRS5.02.1.

4.6.Манометр может быть переустановлен в удобное для пользователя

положение.

4.7. Прибор должен быть установлен таким образом, чтобы исключалась

возможность попадания на него воды.

4.8. При выполнении резьбовых соединений при монтаже прибора не

допускается превышать монтажный момент 35 Нм.

5. Электроподключения

5.1. Все электромонтажные

работы должны выполняться в

соответствии с требованиями

«Правил технической

эксплуатации электроустановок

потребителей» и «Правил

техники безопасности при

эксплуатации электроустановок

потребителей».

5.2. Установка УЗО на ток

утечки не более 30мА

обязательна.

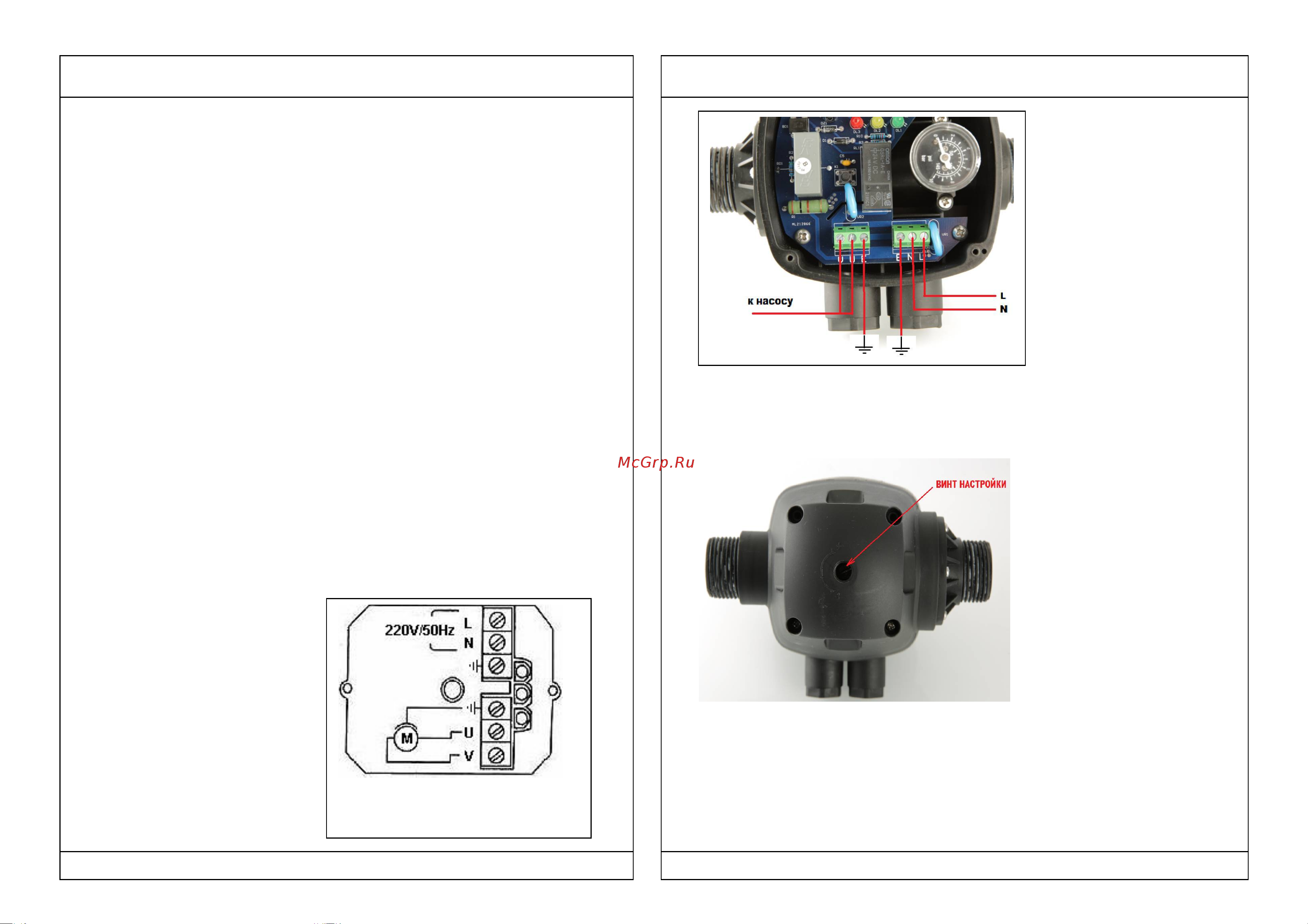

5.3. Подключение проводов к

блоку автоматики следует

производить в

соответствии с

приведенной схемой. При

подключении насоса с

трёхфазным питанием,

или однофазного насоса с

коммутируемым током

свыше 10А, насос следует

подключать к блоку

автоматики через

магнитный пускатель.

5.4. Для доступа к

клеммам, необходимо

отвинтить винты

крепления крышки блока

и снять крышку.

6. Настройка давления включения

6.1. Блок автоматики

поставляется с настроенным

пусковым давлением 1,5 бар.

Это значит, что насос будет

включен при давлении, ниже

1,5 бар.

6.2. Настройка давления

включения производится с

помощью вращения

отвёрткой винта,

расположенного в нижней

части корпуса. Поворот по

часовой стрелке увеличивает

значения давления

включения.

6.3. Давление включение рекомендуется задавать с использованием

следующей формулы:

вкл

=0,11Н (бар),

где: Н- вертикальное расстояние от блока автоматики до самого верхнего

водопотребляющего прибора, м.
