Спецификация данной инструкции является общей информацией. Компания оставляет за

собой право на изменение конструкции лебедки, деталей и соединений без пред-

варительного уведомления.

Описание

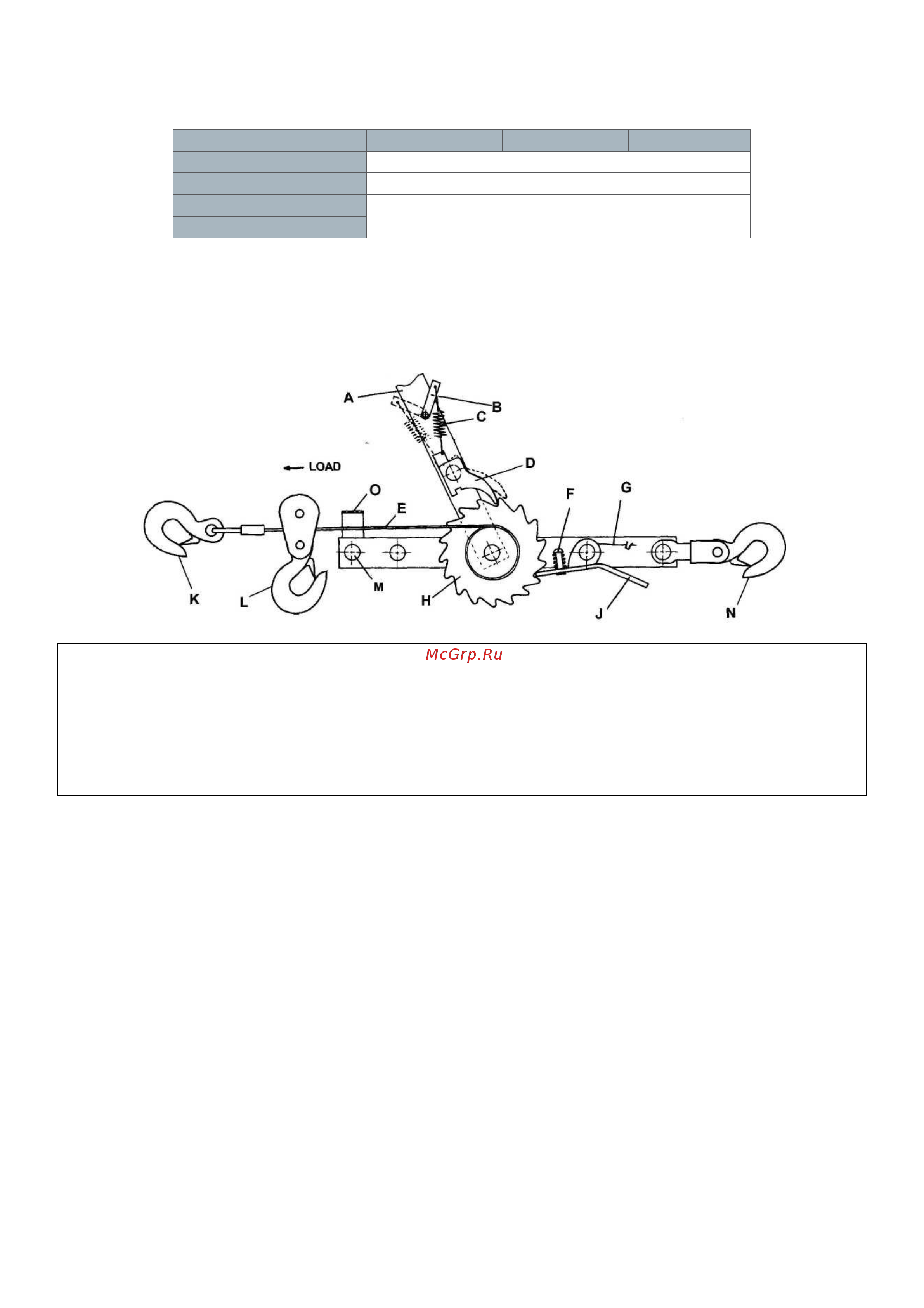

Рис. 1

A – рукоятка

B – предохранительная щеколда

C -

пружина

D - толкатель

E - трос

F – блокирующий рычаг

G – движущая пружина

H – храповое колесо

J – стопорный рычаг

K – нижний крюк

L – дополнительный шкивный блок (только для моделей

JCP-2, JCP-4)

M – регулировочный болт троса

N – верхний крюк

O – направляющая троса

РАБОТА

Положение крюка без груза (муфта ме-

ханизма свободного хода) (Рис. 1)

1. Чтобы удержать толкатель (D) над храпо-

вым колесом (Н) без груза, установите

предохранительную щеколду (B), как по-

казано на рисунке пунктирной линией

2. Крепко держите

лебедку с помощ

ью руко-

ятки в верхнем положении, и нажмите на

стопорный рычаг (J), чтобы отвести сто-

порный рыч

аг от храп

ового колеса.

3. С чьей-либо помощью вытяните трос (на-

девайте перчатки для работы с тросом);

или прикрепите нижний крюк (К) к грузу

и переместите лебедку до точки фиксации

груза, оставляя трос сзади Вас

ВНИМАНИЕ

Когда лебедка находится под тяжестью гру-

за, следите, чтобы на барабане всегда было

три об

орота троса

4. Ослабьте стопорную рукоятку и предохра-

нительную щеколду, чтобы ввести в заце-

пление толкатель и храповое колесо и на-

чать поднимать груз.

Перемещение или поднятие груза

(Рис. 1)

1. Установите предохранительную щеколду

(В), как показано на рисунке жирной ли-

нией: толкатель (D) войдет в зацепление

с храповым колесом (Н) с помо

щью пру-

жины (С).

2. Груз фиксируется стопорной рукоятко

(J), толкатель входит в зацепление с хра-

повым колесом

3. Переместите рукоятку (А) по направлению

к грузу, а рукоятку с храповым механиз-

мом назад и вперед

4. Когда в конце хода давление на рукоятку

уменьшится, стопорный рычаг (J) входит в

зацепление с храповым колесом и фикси-

рует груз. Повторите операцию

Опускани

е груза

Рычажная лебедка OLYMP серии OLP пред на зна чена для под ня тия, опу с ка ния, вы тя ги ва ния или

пе ре ме ще ния тя же лых гру зов. Кон ст рук ция из лег кой оцин ко ван ной ста ли ус той чи ва к кор ро зии.

Тор моз ной ме ха низм пред ста в ля ет со бой 2 стальных оцинкованных храповых колеса , ко то рые

фи к си ру ют груз в лю бом по ло же нии. Встро ен ный пру жин ный ры чаг пре до хра ня ет груз от слу чай но го

па де ния. Ко ва ные крю ки с пре до хра ни тель ны ми ще кол да ми (стан дарт ное ис пол не ние)

АРТИКУЛ OL 84120 OL 84230 OL 84430

ТЯГОВОЕ УСИЛИЕ 1 т 2 т 4 т

РАБОЧАЯ ДЛИНА 2 м 3 м 3 м

КОЛИЧЕСТВО КРЮКОВ 2 3 3

ВЕС 1,75 кг 1,95 кг 3,5 кг
