ВНИМАНИЕ! Вся информация, приведенная в данном руководстве, основана на данных, доступных на момент

печати. Производитель оставляет за собой право вносить изменения в конструкцию изделия без

предварительного уведомления, если эти изменения не ухудшают потребительских свойств и качества

продукции.

1. Описание и работа

1.1 Назначение изделия

МТМ (механизм тяговый монтажный) – многоцелевое устройство, предназначенное для работ, связанных с

подъемом, опусканием и подтягиванием груза при ремонтных, монтажных и строительных работах не выше

группы режима работы 1М, класс нагружения В1. Изготовлена по ТУ 3173-002-39712863-2015.

МТМ может эксплуатироваться как при горизонтальном, так и при вертикальном расположении в

пространстве.

В части климатических условий соответствует исполнению по ГОСТ 15150, при условии соответствия

смазки температуре эксплуатации (рекомендуемая/оптимальная для эксплуатации температура окружающей

среды: от -20 до +40С). МТМ может эксплуатироваться как в закрытом помещении, так и на открытом воздухе.

Категории размещения: 1, 2, 3 по ГОСТ 15150.

Принцип работы МТМ заключается в протягивании каната через устройство, посредством захватов,

управляемых с помощью рычагов.

1.2 Основные характеристики

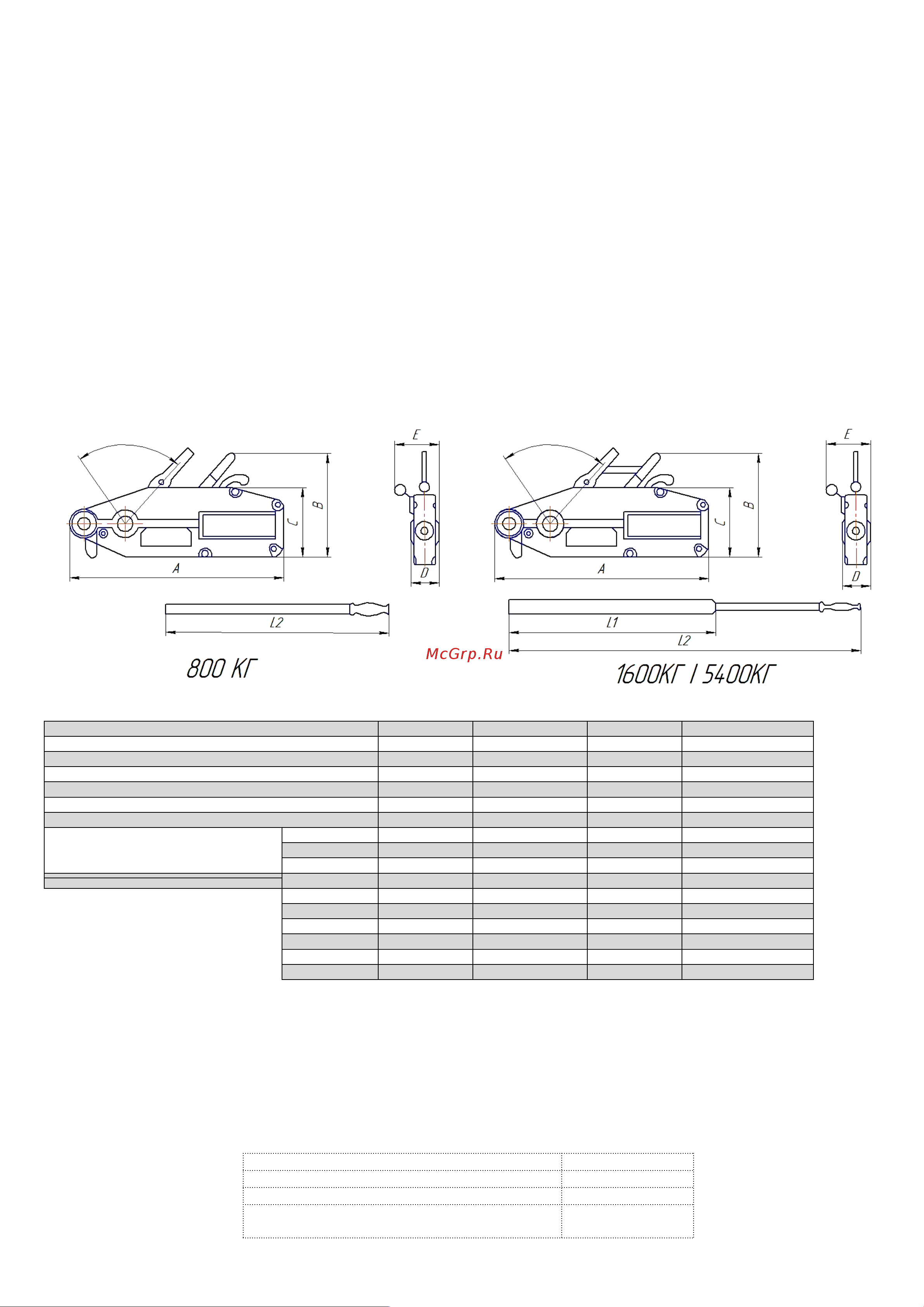

Рисунок 1. Габаритные размеры МТМ.

Модель МТМ 0,8 МТМ 1,6 МТМ 3,2 МТМ 5,4

Грузоподъемность, кг 800 1600 3200 5400

Тяговое усилие на рычаге, Н 343 441 441 745

Шаг продвижения каната, за 1 ход рычага, мм ≥52 ≥55 ≥28 ≥30

Диаметр каната, мм 8,3 11 16 20

Коэффициент запаса прочности каната 5 5 5 5

Испытательная нагрузка (статичная), кг 1000 2000 4000 6750

Вес изделия (нетто), не более, кг

Механизм 7 13 24 56

Канат 7,5 11.5 22 35

Рычаг 1,6 2,6 2,6 3,3

Габаритные размеры A 426 545 660 932

B 235 280 325 420

C 168 190 230 300

D 60 72 91 155

E 64 97 116 152

L1, см 80 80 80

L2, см 80 120 120 120

Дата продажи: МП: Кол-во: шт.

В стандартный комплект поставки входит:

МТМ в сборе 1 ед.

Рычаг рабочий 1 ед.

Трос (канат) 12/20 м

Паспорт и руководство по

эксплуатации

1 шт.
