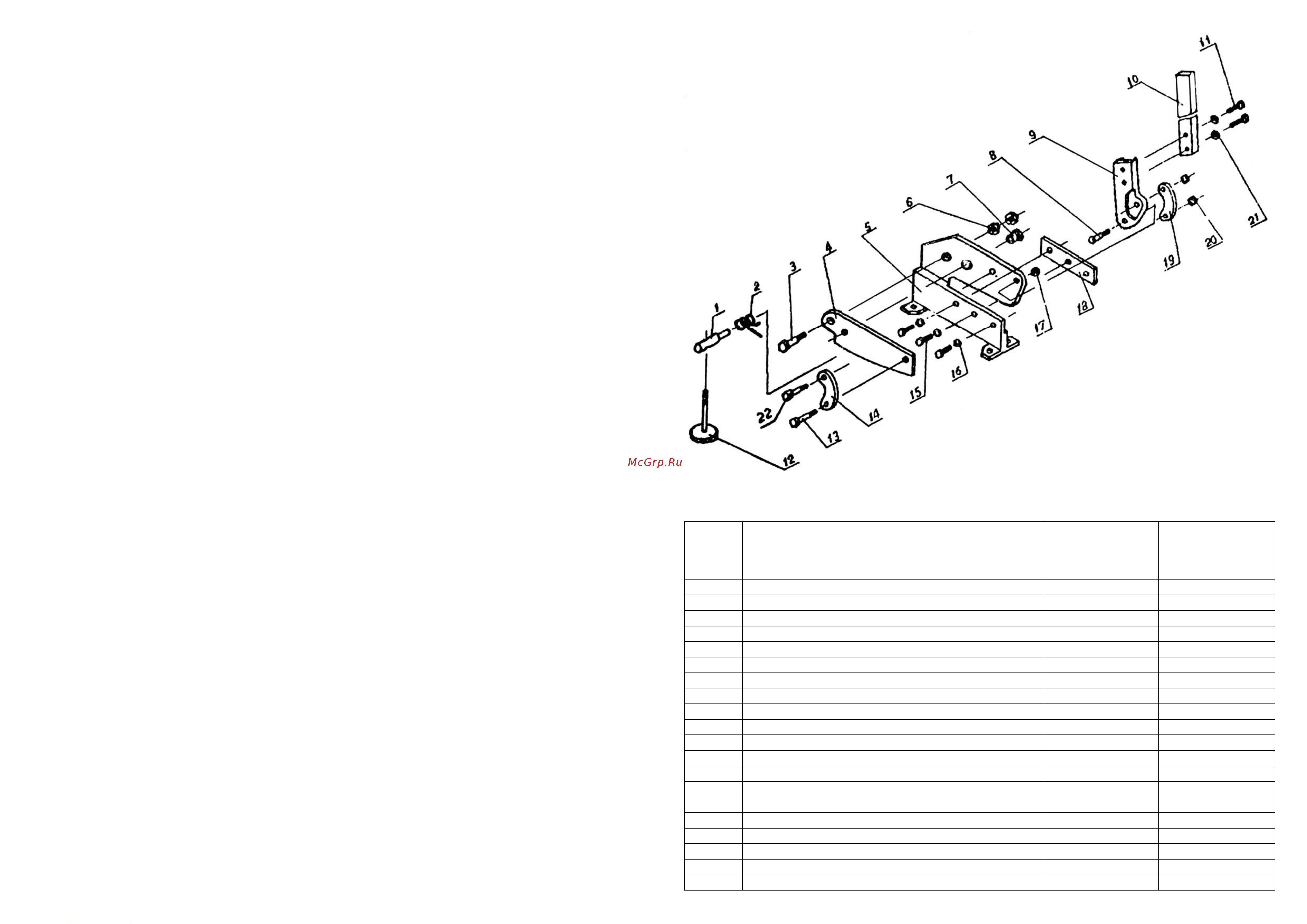

СХЕМА СБОРКИ
ДЕТАЛИ СБОРКИ
*- позиция по схеме сборки
№* Наименование детали
Код для
«Корвет 563»
Арт.27563
Код для
«Корвет 565»
Арт.27565
1 Вал 131352 131373
2 Пружина 131353 131374
3 Болт 131354 131375
4 и 18 Комплект ножей (нож верхний и нож нижний) 23806 23807
5 Основание 131356 131377
6 Гайка 131357 131378
7 Втулка 131358 131379
8 Винт 131359 131380
9 Толкатель 131360 131381
10 Рычаг 131361 131382
11 Винт 131362 131383
12 Струбцина 131363 131384
13 Винт 131364 131385
14 Коромысло 131365 131386
15 Винт 131366 131387
16 Шайба 131367 131388
17
Гайка 131368 131389
19 Коромысло 131370 131391
20 Гайка 131371 131392
21 Шайба 131372 131393
