ИЗМЕЛЬЧИТЕЛЬ САДОВЫЙ ЭЛЕКТРИЧЕСКИЙ

www.dde-um.com

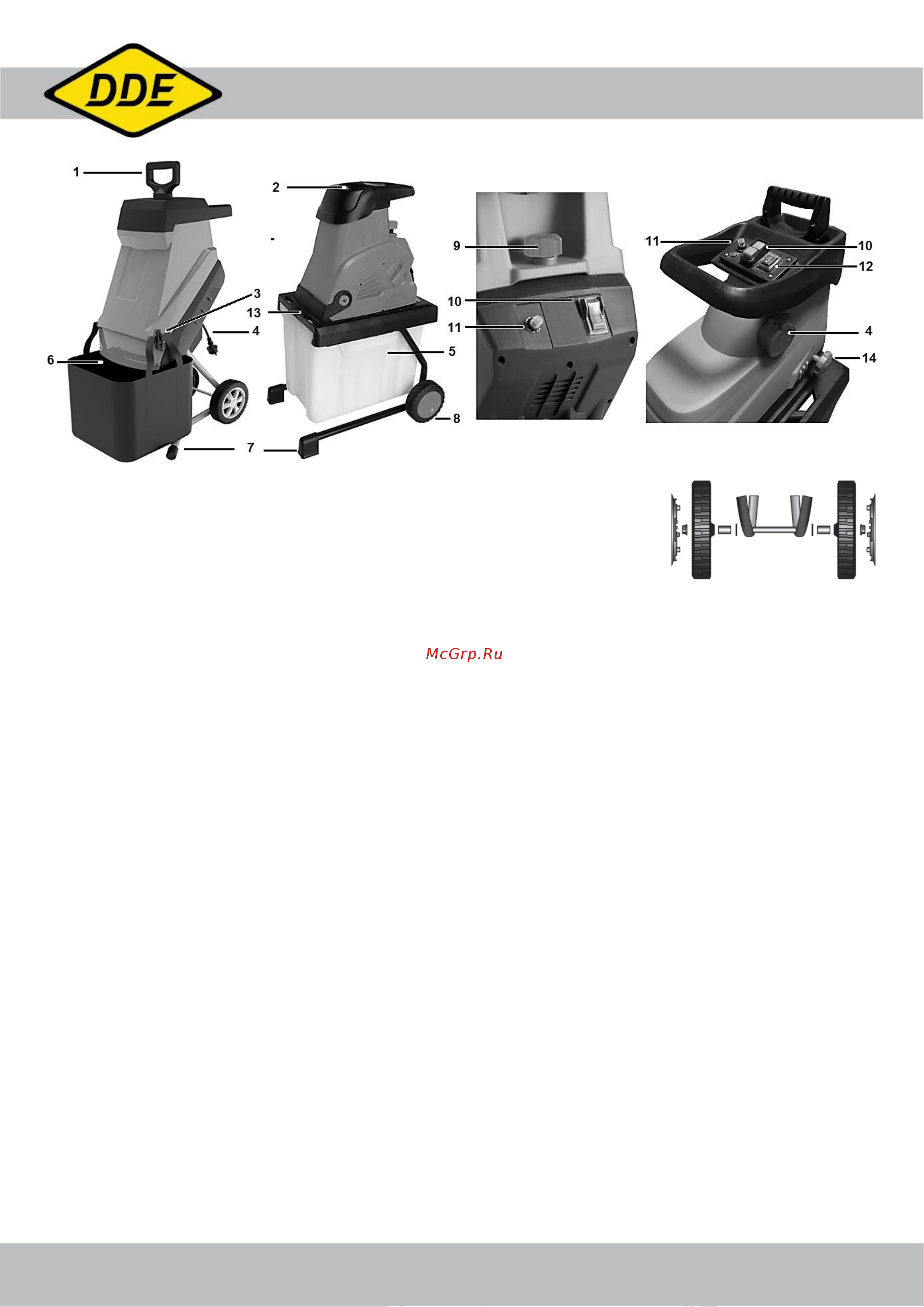

4. Внешний вид

1. Толкатель Рис. 1

2. Приемное отверстие

3. Крючки для подвеса сумки (только для SH250)

4. Кабель питания SH250/SH280 / розетка SH300

5. Контейнер для отходов SH280/SH300

6. Выходное отверстие

7. Трубчатая рама Рис. 2

8. Транспортировочные колеса

9. Винт (только SH250 / SH280)

10. Выключатель

11. Кнопка рестарта защиты от перегрузки

12. Переключатель направления вращения фрезы (только SH300)

13. Блокиратор контейнера (только SH280 / SH300)

14. Регулятор степени переработки (только SH300)

5. Подготовка к работе

Измельчитель поставляется в частично разобранном виде и перед использованием должен быть собран. Перед

сборкой изделия убедитесь, что оно отключено от сети.

Для всех моделей. Поверните изделие вверх дном. Переверните раму вверх ногами. Установите на раму ось,

колеса, втулки, шайбы и колеса как показано на рисунке 2. Закрепите колеса гайками и, придерживая ось рукой,

надежно затяните их гаечным ключом. Далее при сборке каждой модели есть некоторые особенности.

Для модели SH250: прикрепите 4-мя винтами трубчатую раму к нижней части корпуса измельчителя. Затяните

винты гаечным ключом. Переверните измельчитель и установите его на ровную поверхность. Наденьте ручки

контейнера-сумки на крюки.

Для модели SH280: вставьте 4 винта в пластиковые втулки. Совместите отверстия в трубчатой раме с

отверстиями в корпусе измельчителя. Вставьте в отверстия крепежные элементы. Закрутите винты. Переверните

измельчитель и установите его на ровную поверхность. Вставьте пластиковый контейнер в раму и задвиньте его

по направляющим до упора. Блокиратор контейнера должен защелкнуться.

Для модели SH300: присоедините пластиковую часть рамы к корпусу измельчителя. Совместите отверстия в

пластиковой части рамы с отверстиями в нижней части корпуса измельчителя. Вставьте в отверстия саморезы и

закрутите их. Переверните измельчитель и установите его на ровную поверхность. Вставьте пластиковый

контейнер в раму и задвиньте его по направляющим. Поднимите и защелкните блокиратор контейнера.

Отрегулируйте необходимую степень переработки отходов регулятором 14. При выключенном двигателе

вращайте регулятор по часовой стрелке до упора. Сделайте четверть оборота регулятора против часовой

стрелки. Это является крайним положением фрезы. В этом положении фракция перерабатываемого материала

будет минимальна. Вращение регулятора против часовой стрелки увеличивает размер фракции отходов,

вращение по часовой стрелки – уменьшает размер фракции перемолотых отходов. Необходимо опытным путем

подобрать нужное положение регулятора. Результат сильно зависит от типа перерабатываемого материала.

6. Эксплуатация

Используйте устройство только в технически исправном состоянии. Проверьте кабель и сетевую вилку на

предмет повреждений. Все защитные устройства должны быть установлены на штатных местах. Убедитесь, что

напряжение в сети соответствует значению, указанному в таблице 9. Подключите электрический удлинитель к
