20
motoblok.ru
motoblok.ru
motoblok.ru
левой и правой стороны вверх; установите ось навесного оборудования в не-
обходимый паз кронштейна; опустите упоры вниз и установите шплинты на
прежнее место.

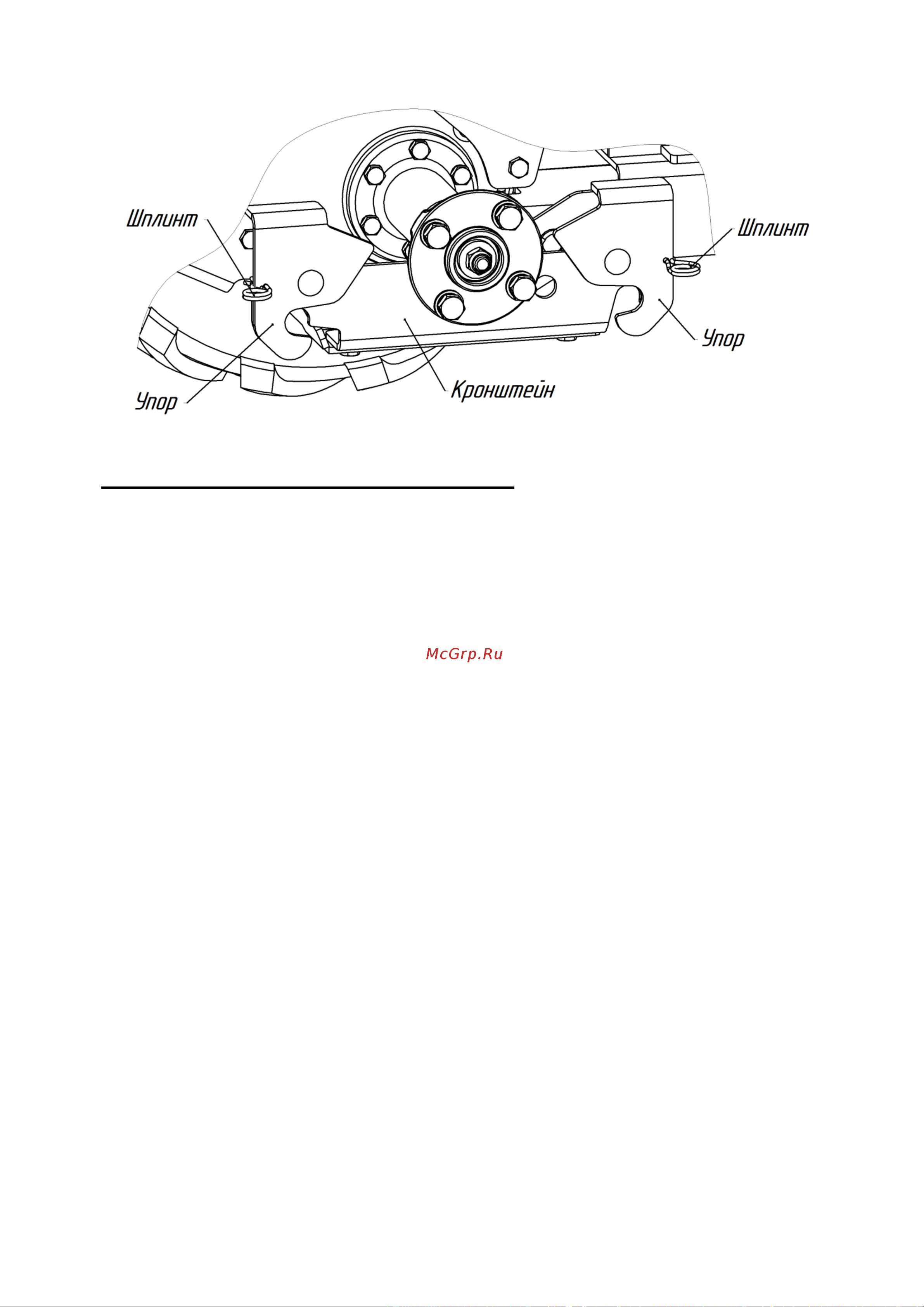

Рис.8. Задний кронштейн для установки навесного оборудования.
УСТАНОВКА ДЕКИ ГАЗОНОКОСИЛКИ:
Для установки на МТ деки газонокосилки:
заведите деку газонокосилки под садовый трактор между передними и
задними колесами.
замените передний бампер и отбойник садового трактора на блок натя-
жения ремня из комплекта деки газонокосилки, для чего:
– снимите отбойник, открутив винты М10×25, шайбы М10 и гайки с обеих
сторон (рис.5);
– снимите передний бампер, открутив винты М6×16 с обеих сторон
(рис.5);
– отведите скобу вверх и установите ось блока натяжения ремня в пазы
переднего кронштейна МТ (рис.6);
– совместите отверстия на блоке натяжения ремня и раме МТ и зафик-
сируйте винтом М10×25, шайбой М10 и гайкой М10 (рис.10).
заведите ось натяжителя в пазы на деке газонокосилки, установите тягу
натяжителя в отверстие блока натяжения ремня и зафиксируйте гайкой М12,
не затягивая соединение (рис.11).
опкустите (положение «от себя») рычаг подъема навесного оборудова-
ния на МТ (рис.2).
извлеките шплинты 1 из задних кронштейнов с левой и с правой сторо-
ны, отведите упоры 1 вверх, установите ось подъемного кронштейна в пазы,
затем опустите упоры 1 и установите шплинты 1 на прежнее место (рис.9).
совместите отверстие тяги с отверстием сцепки нижней, установите па-
лец и зафиксируйте его шплинтом (рис.9). Отверстия на тяге позволяют из-
менить люфт рычага подъема навески.
извлеките шплинт 2, отведите упоры 2 вниз, установите деку газоноко-
силки пазами на оси подъемного кронштейна, затем поднимите упоры 2 и ус-
тановите штифты 2 на прежнее место (рис.9).
рычагом подъема навесного оборудования проверьте надежность
подъема и опускания деки.
снимите кожух с блока натяжения ремня открутив винты М6×10 (рис.10).
