Финишная планка

J-фаска

рис. 30

7. Установка софитов

рис. 31

100 мм

Внимание!

Виниловые софиты предназначены для использования только на подкровельных

поверхностях, таких как карнизы кровли, выступы крыш дач, беседок, крылец и т.д.

Категорически не допускается использование виниловых софитов на вертикаль-

ных повехностях за исключением варианта монтажа, описанного в п.7.2.

7.1. Монтаж с помощью J- фаски (ветровой доски)

Если ширины ветровой доски достаточно для закрытия лобовой доски J-фаской,

монтаж осуществляется следующим образом: вдоль верхнего края лобовой доски

устанавливается финишная планка (рис. 30); при необходимости J-фаска обрезается

до нужной ширины, используя пробойник насечек, сделайте насечки с интервалом

100 мм и установите j-фаску таким образом, чтобы ее верхний край фиксировался в

финишной планке. Далее на стену устанавливается J-профиль (при необходимости

возможно использование дополнительного деревянного бруска). Софит нареза-

ется на отрезки нужной ширины и устанавливается в пазы J-профиля и J-фаски,

затем крепится саморезами в обрешетку (рис. 31).

В случае, если длина здания превышает длину монтируемого элемента, необхо-

димо выполнить действия, прописанные в пункте 5.3 на примере наружного угла.

Вариант 1.

Если высота здания более 3-х метров и превы-

шат длину сайдинга, сайдинг можно соединить

по-вертикали в нахлест (важно понимать, что

такое соединение будет заметно). Пример соеди-

нения в нахлёст (рис. 22 а, в, с).

Вариант 2.

Используя металлический отлив и два J-профиля

(рис. 29.2).

- До установки верхнего J-профиля, необходимо

высверлить небольшие отверстия с интервалом

400-500 мм в нижней полке, для отвода воды из

J-профиля.

- Между J-профилем и отливом необходимо оста-

вить зазор.

Вариант чертежа отлива, согласно рис. 29.2

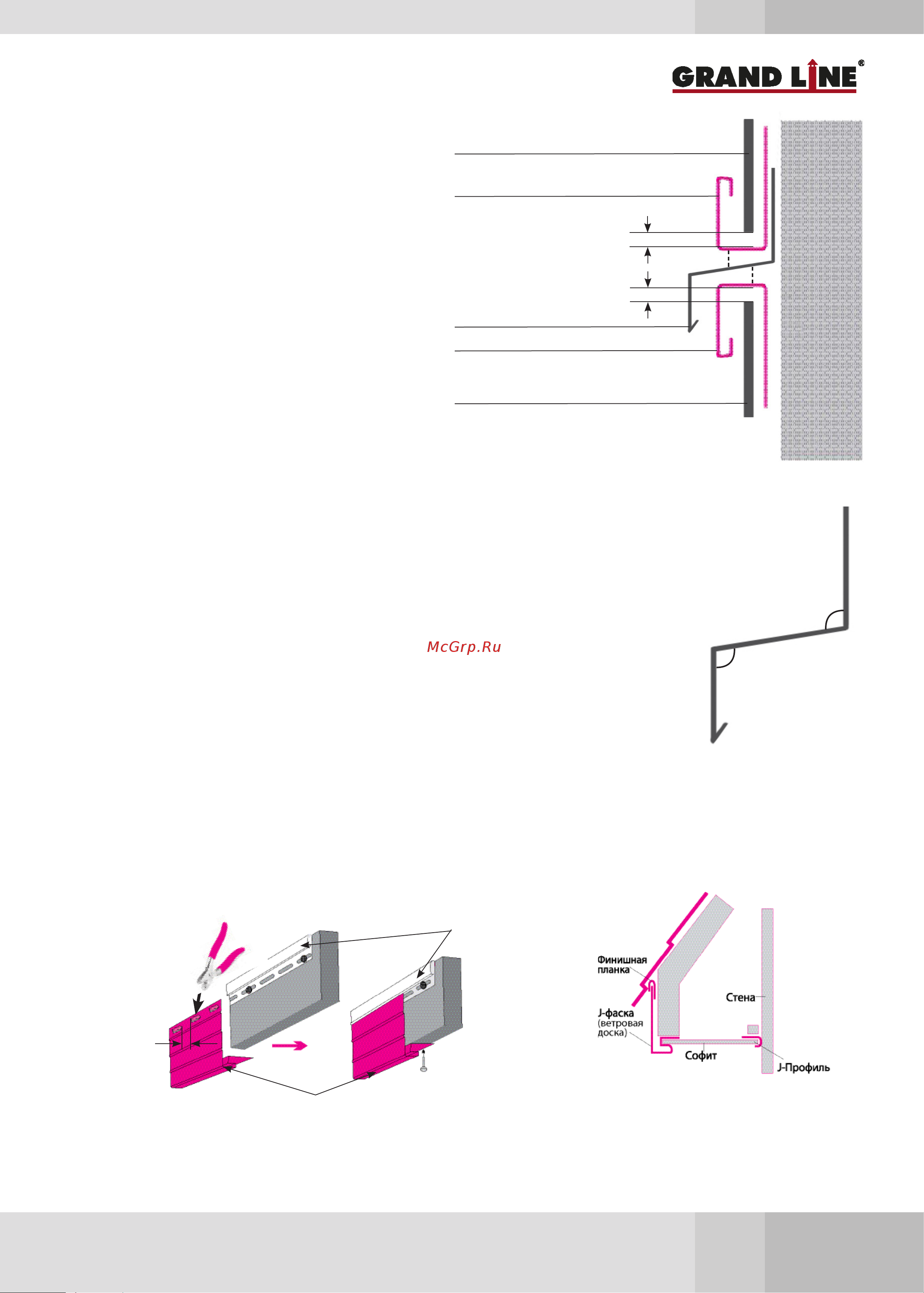

6.1 Соединение вертикального сайдинга

рис. 29.2

6-8 мм

зазор

6-8 мм

100°

30 мм

35 мм

15 мм

30 мм

100°

Вертикальный сайдинг

J-профиль

Металлический отлив

Обрешетка

Вариант чертежа отлива
