5. Монтаж горизонтального сайдинга

Этапы монтажа винилового сайдинга состоят в следующем:

w монтаж стартовой планки;

w монтаж наружных и внутренних углов;

w монтаж Н-профиля соединительного (при соответствующем способе стыковки панелей);

w монтаж финишной планки и J-профиля.

После этого приступают к монтажу основных панелей.

5.1. Установка стартовой планки

Отбейте нулевой уровень по периметру здания. От нулевого уровня отметьте min 70 мм вверх, очертите строго гори-

зонтальную линию по всему периметру здания (рис.8). Стартовая планка, из этого расстояния займет 50 мм, и min 20 мм

останется для входа воздуха в вентиляционный зазор (рис.9). По очерченой линии по всему периметру здания смонти-

руйте стартовые планки (рис.9). С учетом возможного расширения материала оставьте расстояние (летом 6-8 мм, зимой

8-10 мм) между стартовыми планками и другими доборными элементами винилового сайдинга (рис.10).

5.2. Установка вертикальных элементов винилового сайдинга

Вертикально монтируемые элементы винилового сайдинга: внутренний, наружный угол, Н-профиль вывешивается на

двух саморезах в верних перфорационных отверстиях; финишная планка, околооконная планка, J-фаска, J-профиль широ-

кий, вертикально монтируемый сайдинг вывешивается на одном саморезе в верхнее перфорационное отверстие и висит

на нем (рис.11). Все остальные саморезы необходимо фиксировать строго в центр перфорационных отверстий с интер-

валом 200-300 мм, для вертикально монтируемого сайдинга интервал 300-400 мм. В верхней части вертикально монти-

руемого элемента винилового сайдинга необходимо оставить зазор для теплового расширения 4 мм. В нижней части, до

отлива/отмостки 6 мм. Между шляпкой самореза и панелью/доборным элементом необходимо оставить

зазор 1 мм. Виниловый сайдинг, софиты и доборные элементы после монтажа должны быть подвижны.

5.3. Соединение доборных элементов

Соединение доборных элементов необходимо, когда элемент не достигает желаемой длины. Отрежьте 30 мм от верхнего

перфорированного края элемента, оставив среднюю лицевую часть (рис. 12). Наложите следующий (верхний) угловой

элемент на нижний элемент на 20 мм, оставляя зазор 10 мм для возможного расширения между элементами (рис. 13).

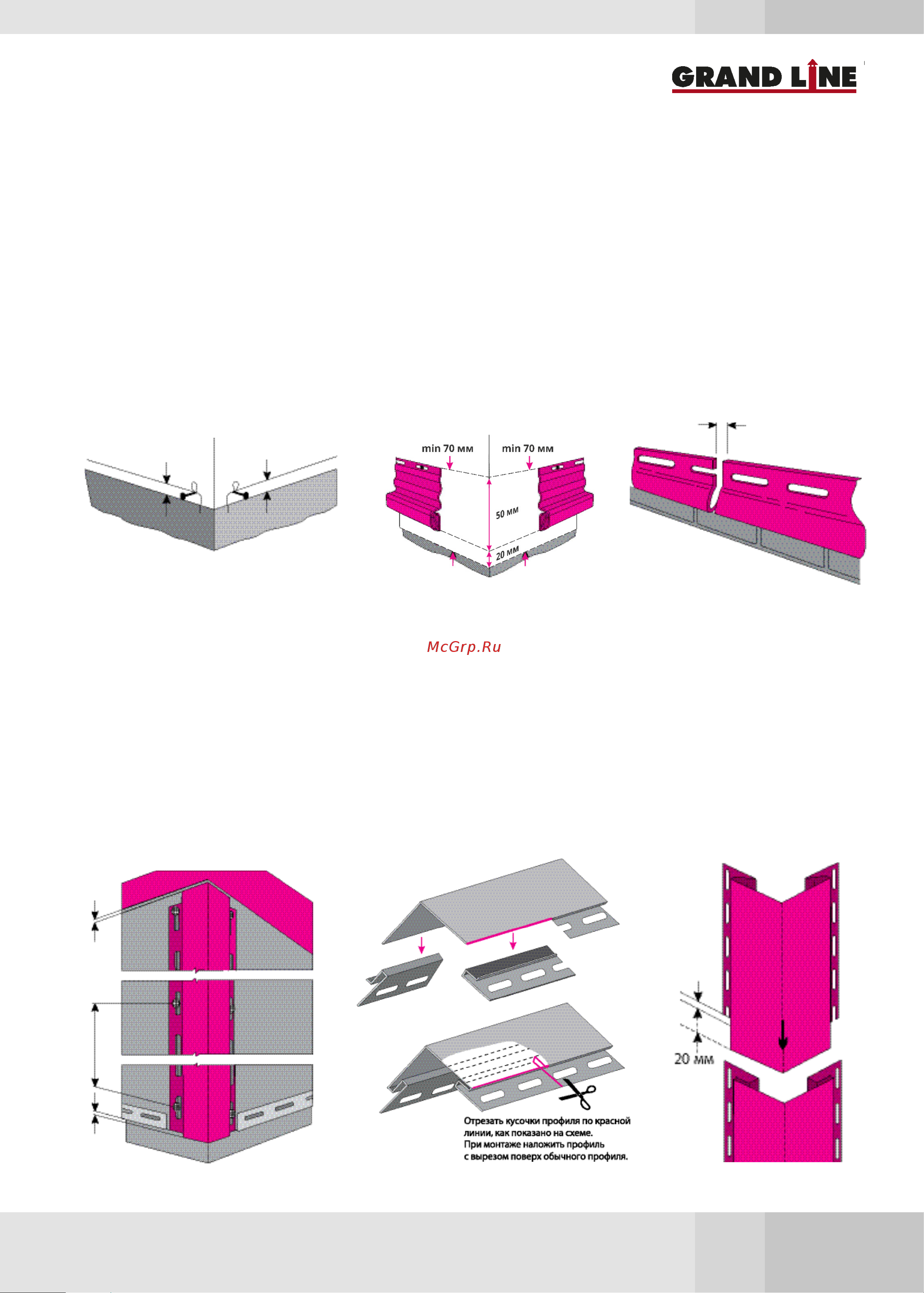

рис. 10 рис. 9рис. 8

рис. 13 рис. 12рис. 11

200-300 мм

30 мм

6 -10 мм

4 мм6 мм

min 70 мм

зазор

10 мм
