СБОРКА

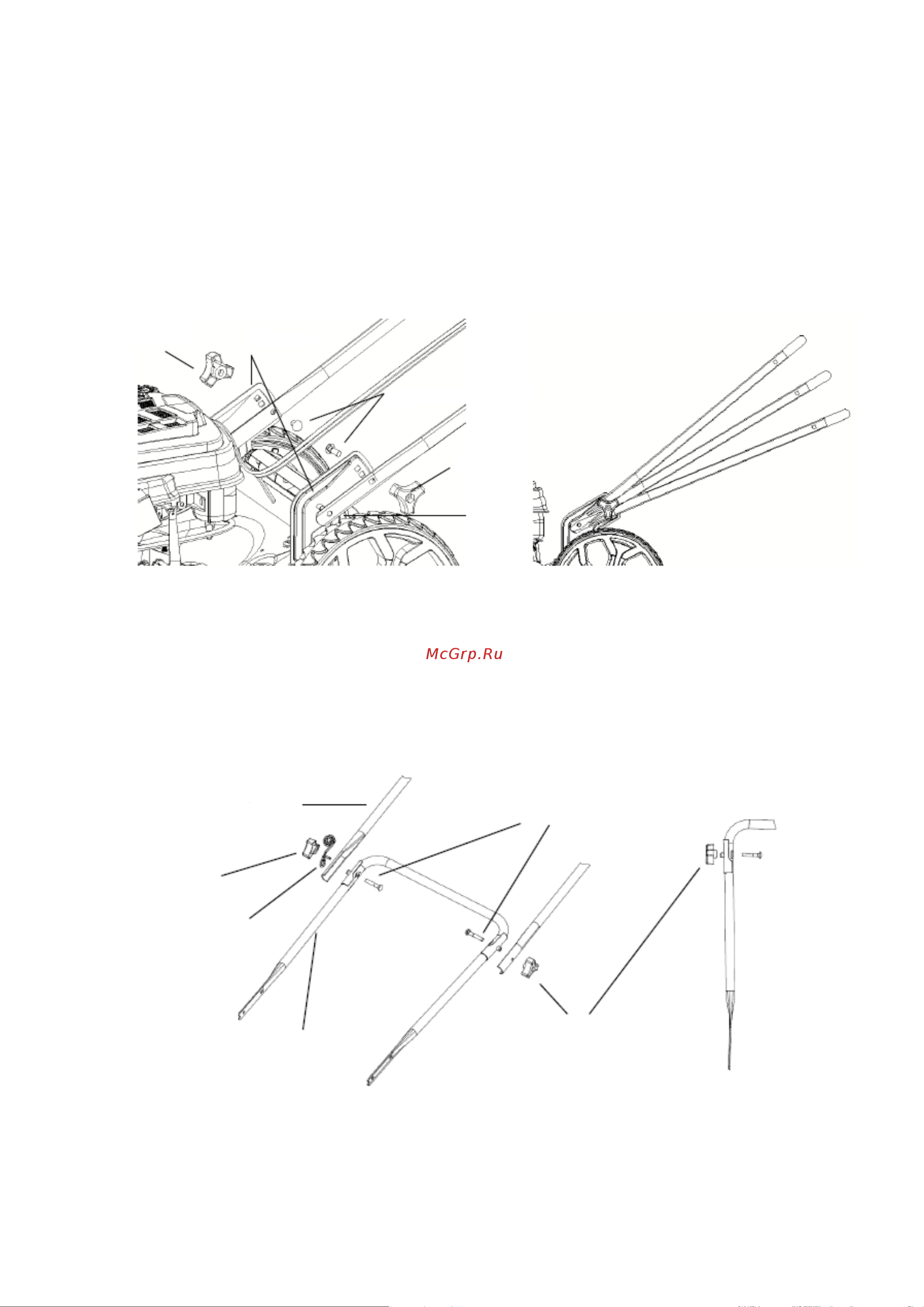

1. Сборка нижней ручки

• Вставьте штифт в круглое отверстие нижней ручки с левой и правой стороны.

• Вставьте болт с квадратной шейкой (M8X20) в кронштейн и нижнюю рукоятку, затем затяните с

помощью круглой гайки.

ПРИМЕЧАНИЕ. Уровень рукоятки (высокий, средний или низкий) можно отрегулировать,

установив болт с квадратной шейкой в одно из трех отверстий на кронштейне.

2. Сборка верхней ручки

• Вставьте болт (M8X45) в левый держатель рукоятки, нижнюю рукоятку и верхнюю рукоятку по

очереди, затем затяните с помощью круглой гайки.

• Вставьте болт (M8X45) в правый держатель рукоятки, нижнюю рукоятку, узел верхней рукоятки и

крюк пускового троса по очереди, затем затяните с помощью круглой гайки.

• Закрепите тросы зажимами на стержне рукоятки.

Кнопки Кронштейн

Болт с квадратной шейкой

Кнопки

Штифт

верхняя ручка Болт с квадратной шейкой

Кнопки

стартовая веревка

нижняя ручка Кнопки
