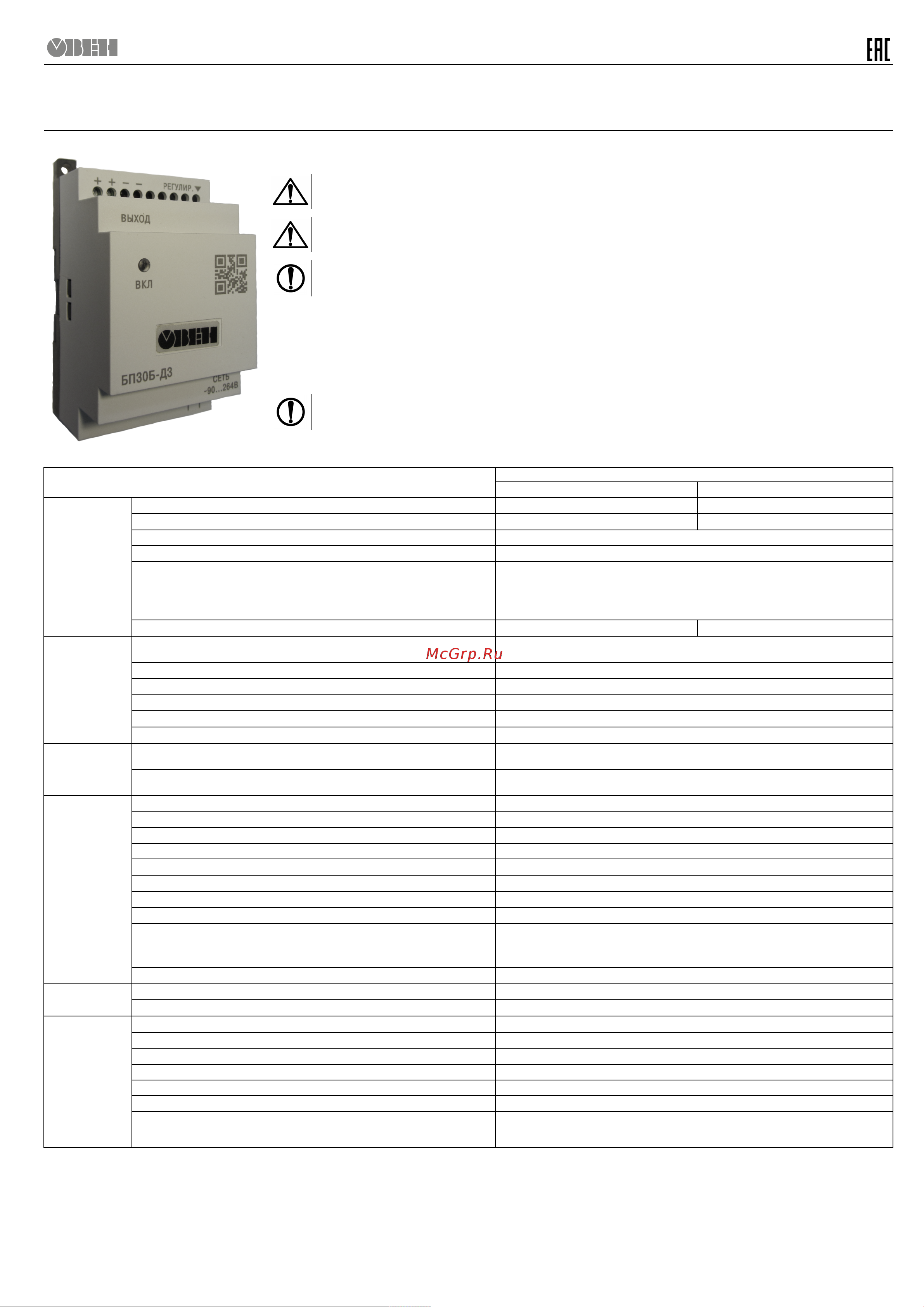

БП30Б-Д3-Х
БЛОК ПИТАНИЯ ОДНОКАНАЛЬНЫЙ
Краткое руководство
ВНИМАНИЕ
Монтаж на месте крепления следует производить только при отключенном питании прибора и всех подключенных к нему
устройств.
ВНИМАНИЕ
При подключении нагрузки к выходу прибора следует соблюдать полярность! Неправильное подключение может привести
к выходу из строя оборудования.
ПРЕДУПРЕЖДЕНИЕ
Для монтажа необходимо использовать только специальный инструмент для проведения электромонтажных работ.
Особенности прибора:
• ограничение выходного перенапряжения и тока;
• защита входа от перенапряжения и импульсных помех;
• защита от перегрузки, короткого замыкания и перегрева;
• регулировка выходного напряжения с помощью подстроечного резистора;
• возможность параллельного и последовательного соединения нескольких блоков без дополнительных внешних устройств защиты
и уравнивания выходных токов
ПРЕДУПРЕЖДЕНИЕ
При параллельном соединении блоков рекомендуется обеспечивать идентичную длину и сечение проводов от выходов БП до точки
соединения проводов.
Технические характеристики
Наименование
Значение
БП30Б-Д3-12 БП30Б-Д3-24
Выходные
параметры
Номинальное напряжение (U
ном
) 12 В 24 В
Номинальный ток (I
ном
) 2,50 А 1,25 А
Номинальная мощность
30 Вт
Подстройка выходного напряжения
± 8 %
Допустимое отклонение напряжения, в том числе:
• нестабильность выходного напряжения от входного напряжения
• нестабильность выходного напряжения от выходного тока
• коэффициент температурной нестабильности
± 2 %
± 0,2 %
± 0,5 %
± 0,015 %/°С
Размах напряжения шума и пульсаций (межпиковое), не более
100 мВ 120 мВ
Входные
параметры
Напряжение питания переменного тока
85…264 В
(номинальные значения – 110 и 230 В)
Частота переменного тока
47…63 Гц
Напряжение питания постоянного тока
110…370 В
Номинальный ток потребления, не более
0,5 А
Пусковой ток, не более
25 А
КПД при номинальной нагрузке, не менее
85 %
Защиты
Тип защиты от перегрузки – ограничение выходного тока:
порог ограничения выходного тока
104…116 % от I
ном
Тип защиты от перенапряжения – ограничение выходного напряжения:
порог ограничения выходного напряжения
150 % от U
ном
Безопасность
и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931
N2
Устойчивость к электромагнитным воздействиям по ГОСТ 51317.4 критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ 32132.3
класс Б
Степень защиты по ГОСТ 14254
IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.025
II
Изоляция по ГОСТ 12.2.091-2012
усиленная
Категория перенапряжения по ГОСТ Р 50571.19
II
Степень загрязнения по ГОСТ Р 50030.1-2000
2
Электрическая прочность изоляции:
• вход-выход, вход-корпус
• выход-корпус
3000 В
750 В
Сопротивление изоляции (вход-выход-корпус) при 500 В
10 МОм
Окружающая
среда
Рабочий диапазон температур окружающей среды минус 20…+50 °С
Температура хранения и транспортирования минус 40…+50 °С
Прочее
Срок эксплуатации
10 лет
Срок гарантийного обслуживания
2 года
Средняя наработка на отказ
50 000 ч
Масса, не более 0,25 кг
Возможность последовательного соединения
есть
Возможность параллельного соединения
есть
Тип автоматического выключателя
10 А, тип С
или
16 А, тип B
