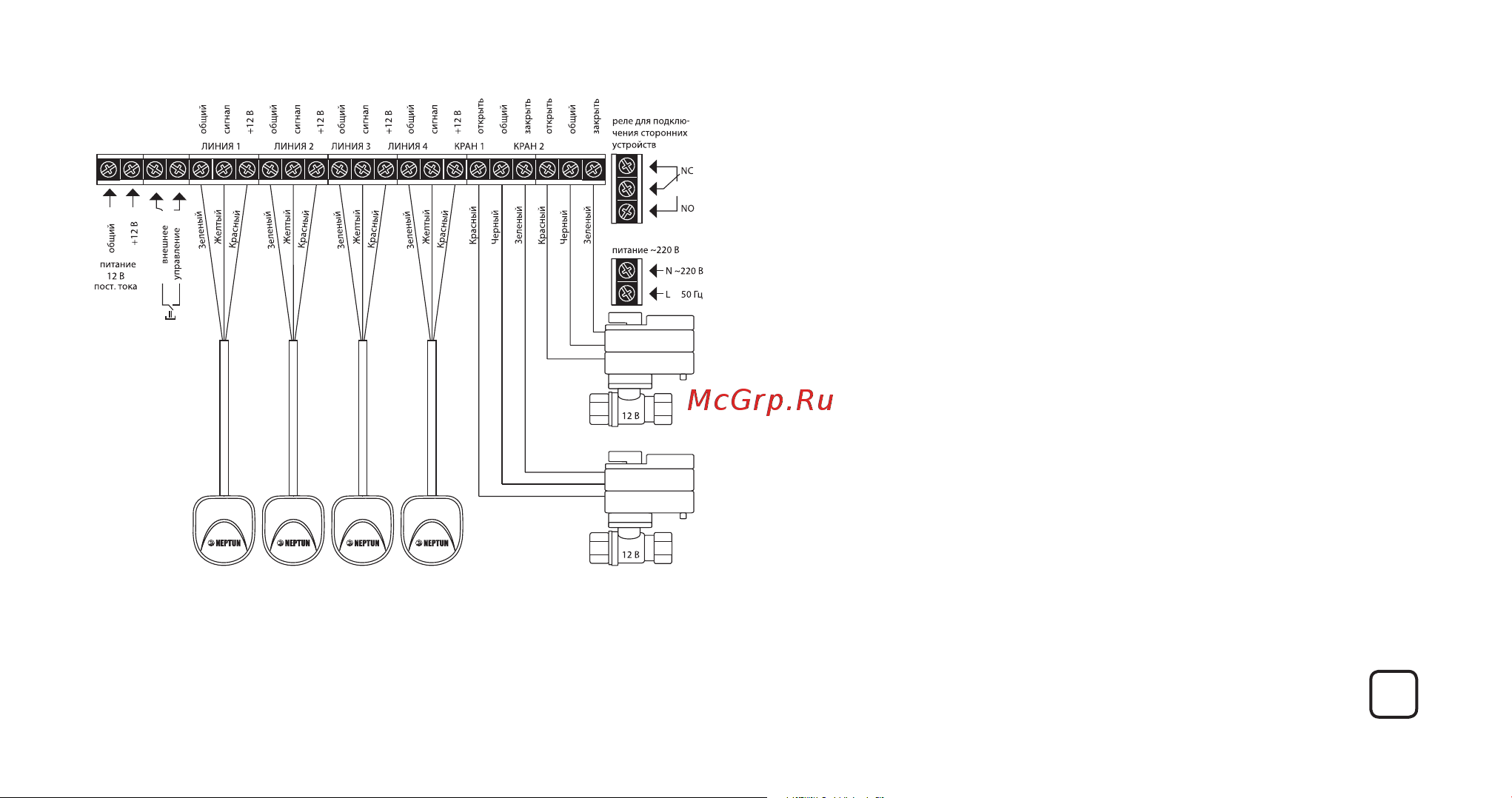

Рис. 3. Схема подключения кранов с электроприводом

серии Neptun Bugatti Pro 12В к модулю управления

Neptun ProW

Установка Модуля управления Neptun ProW:

1. Откройте лицевую крышку прибора.

2. Закрепите корпус прибора на ровной поверхно-

сти, например на стене при помощи двух саморе-

зов 3,0×25 мм (рис. 5).

3. Откройте крышку коммутационного отсека (рис. 4).

4. Выполните соединение проводов в соответствии

со схемой подключения, в зависимости от того,

какие шаровые краны с электроприводом вы ис-

пользуете (рис. 3). При необходимости, для ввода

проводов в коммутационный отсек удалите пла-

стиковую заглушку, расположенную в нижней ча-

сти корпуса прибора при помощи отвёртки.

5. Установите крышку коммутационного отсека

на место, закрепив её винтами.
