Сборка сальникового узла

осуществляется в следующем

порядке:

1. Наденьте на нагревательную

секцию втулку зажимную

сальникового узла.

2. Наденьте на нагревательную

секцию поочередно шайбу

Для облегчения установки

разожмите шайбу

плоскогубцами.

3. Для облегчения установки

резинового уплотнителя

рекомендуется использовать

неагрессивную смазку.

4. Наденьте втулку уплотнения.

Соберите сальниковый узел,

затянув втулку уплотнения и

втулку зажимную так, чтобы

почувствовать сопротивление

при затяжке.

Для эффективной работы

системы обогрева трубопровод

должен быть теплоизолирован,

минимальной толщиной 20мм.

3 4

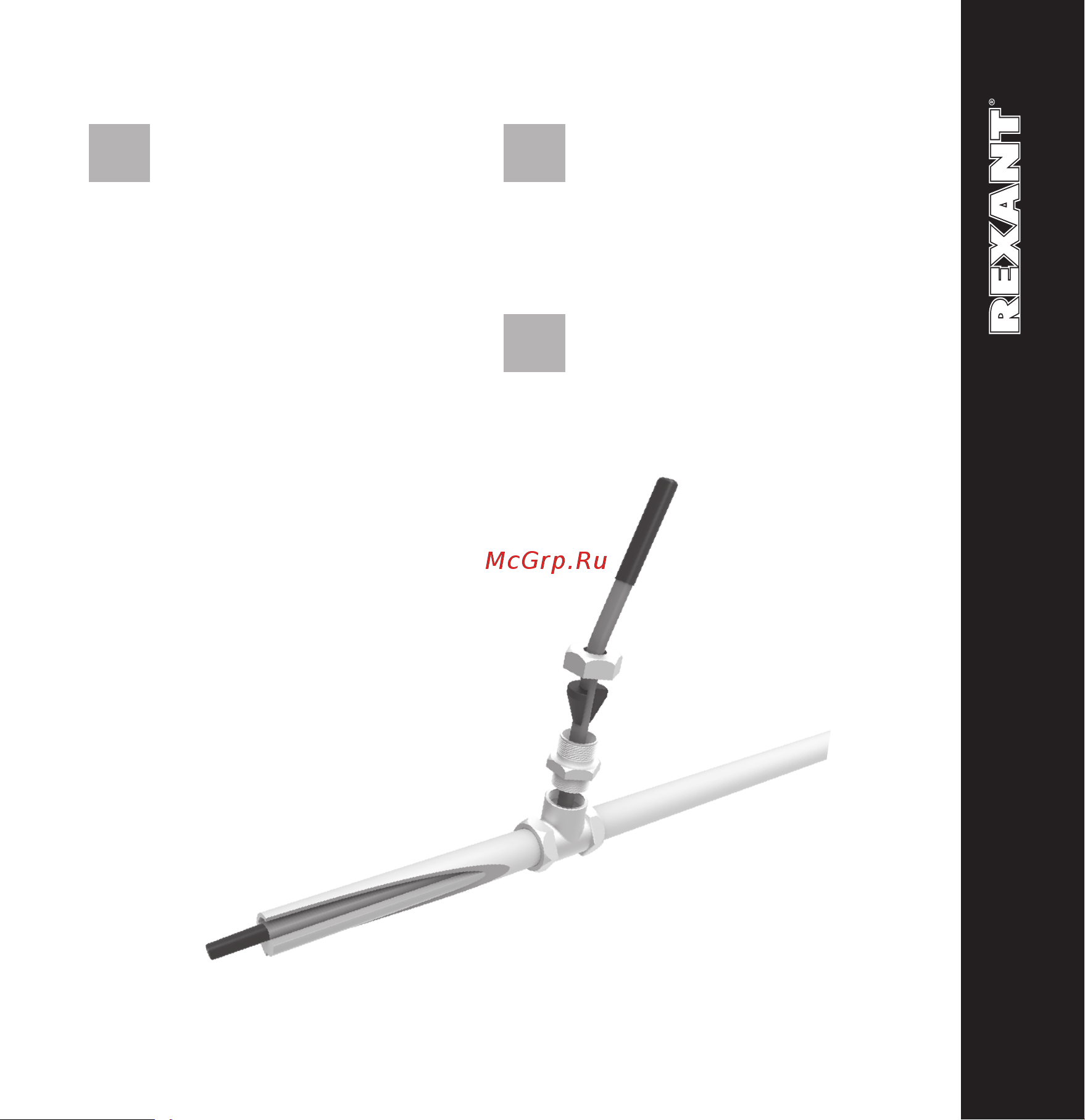

Схема ввода нагревательной секции

внутрь трубопровода
