IT
A,AS Rev16 - Istruzioni originali Pagina 3 / 64
i
E’ vietato per l’utilizzatore nale eseguire
operazioni riservate ai tecnici specializzati. Il
fabbricante non risponde di danni derivati dalla
mancata osservanza di questo divieto.
1.4. Garanzia
Per la garanzia sui prodotti fare riferimento alle
condizioni generali di vendita.
i
La garanzia include sostituzione o riparazione
GRATUITA delle parti difettose (riconosciute dal
fabbricante).
La garanzia dell’apparecchio decade:
- Qualora l’uso dello stesso non sia conforme alle
istruzioni e norme descritte nel presente manuale.
- Nel caso di modiche o variazioni apportate
arbitrariamente senza autorizzazione del Fabbricante
(vedi par. 1.5).
-
Nel caso di interventi di assistenza tecnica eseguiti da
personale non autorizzato dal Fabbricante.
- Nel caso
di mancata manutenzione prevista nel
presente manuale.
1.5. Servizio di supporto tecnico
Qualsiasi ulteriore informazione sulla documentazione,
sui servizi di assistenza e sulle parti dell’apparecchio,
può essere richiesta a Calpeda S.p.A. (vedi paragrafo
1.2).
2. DESCRIZIONE TECNICA
Pompe centrifughe monoblocco autoadescanti con
girante aperta.
Il dispositivo anti usso di ritorno, incorporato nella
bocca aspirante, impedisce all’arresto l’effetto sifone
e assicura il riadescamento automatico ad ogni
avviamento.
La pompa si riadesca anche se riempita solo
parzialmente di liquido e con tubo aspirante
completamente vuoto.
A: versione con corpo pompa e raccordo in ghisa.
B-A: versione con corpo pompa e raccordo in bronzo.
Le pompe in bronzo vengono fornite completamente
verniciate.
2.1. Uso previsto
Per acqua pulita o leggermente sporca, anche con corpi
solidi no ad un diametro di 10 mm, (15 mm per A 65-
150 e A 80-170).
Temperatura liquido: da -10 °C a +90 °C.
2.2. Uso scorretto ragionevolmente prevedibile
L’apparecchio è stato progettato e costruito
esclusivamente per l’uso descritto nel par. 2.1.
È assolutamente vietato l’impiego
dell’apparecchio per usi impropri, e modalità di
uso non previste dal presente manuale.
L’utilizzo improprio del prodotto deteriora le caratteristiche
di sicurezza e di efcienza dell’apparecchio, Calpeda
non può essere ritenuta responsabile per guasti o
infortuni dovuti all’inosservanza dei divieti sopracitati.
Non usare l’apparecchio in stagni, vasche e
piscine quando nell’acqua si trovano persone.
2.3. Marcatura

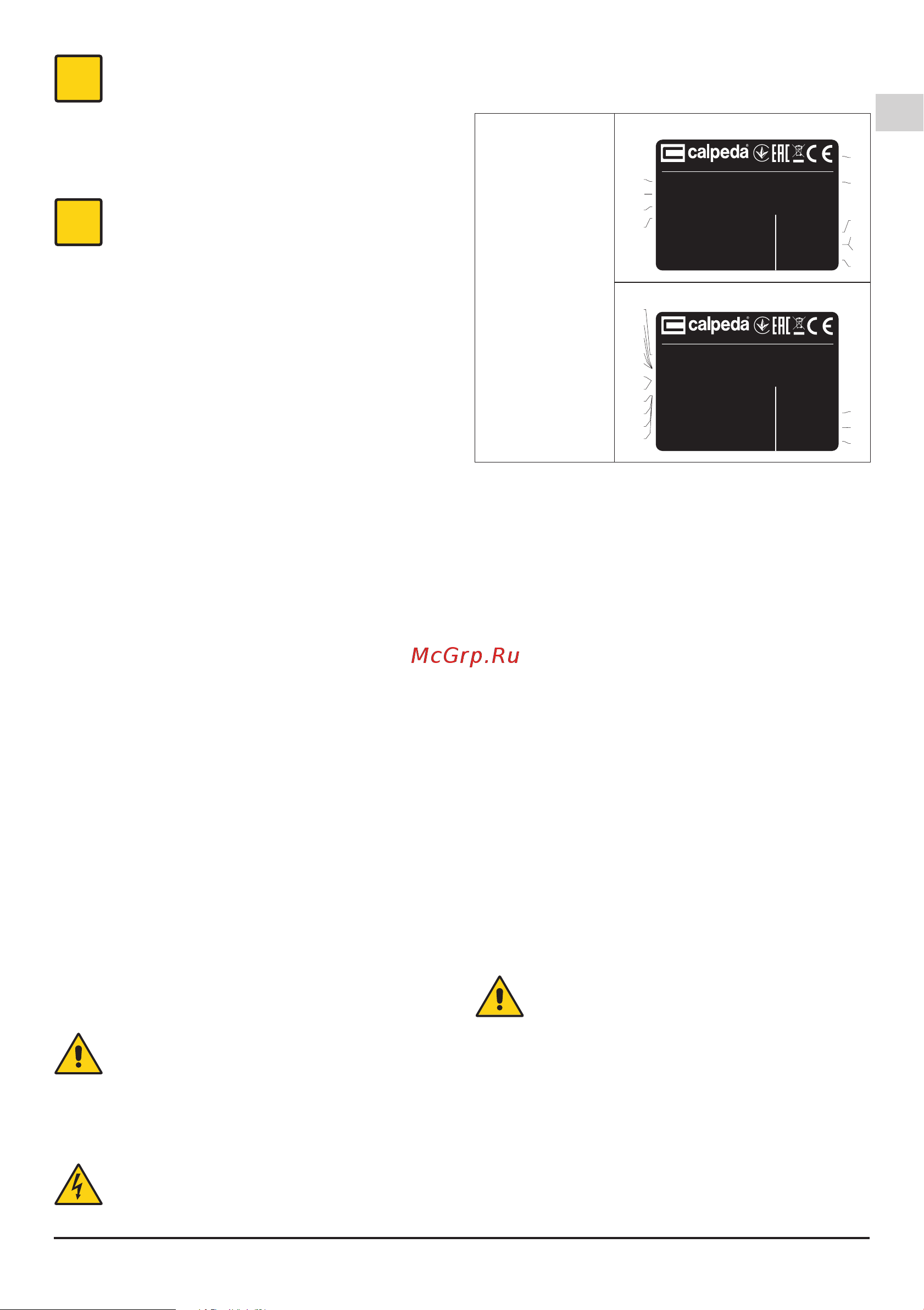

Di seguito una copia della targhetta di identicazione (vedi
Fig. 1) presente sull’involucro esterno della pompa.
1 Tipo
2 Portata
3 Prevalenza
4 Potenza nominale
5 Votaggio
6 Frequenza
7 Corrente
8 Velocità nominale
9 Tipo di servizio
10 Classe isol.
11 Certicazioni
12 Matricola
13 Peso
14 Eventuali note
15 Votaggio
16 % carico
17 cos f
18 Rendimento
19 Protezione
20 Classe di efcenza
Esempio targhetta pompa
XXXXXXXX
IE2-87
XXXXXXXX
H max/min XX/XX m
n 2900/min
XYXYRRY
IEC 60034-1
XX kW (XX Hp)
Q min/max XX/XX m
3
/h
XXXXXXXX
IP 54
n 2900/min
230∆/400Y V3~50Hz
%
100
75
50
cosϕ
XX
XX
XX
η
XX
XX
XX
V
400
400
400
XX / XX A
S1 l.cl. F
S1 49kg
XXkg
XX
kW (XX Hp)
1
11
2
3
4
4
5
6
7
8
9
10
12
13
19
20
8
9
13
14
15
16
17
18
Made in Italy
Made in Italy
Montorso (VI) Italy IT 00142630243
Montorso (VI) Italy IT 00142630243
Esempio targhetta motore
XXXXXXXX
IE2-87
XXXXXXXX
H max/min XX/XX m
n 2900/min
XYXYRRY
IEC 60034-1
XX kW (XX Hp)
Q min/max XX/XX m
3
/h
XXXXXXXX
IP 54
n 2900/min
230∆/400Y V3~50Hz
%
100
75
50
cosϕ
XX
XX
XX
η
XX
XX
XX
V
400
400
400
XX / XX A
S1 l.cl. F
S1 49kg
XXkg
XX
kW (XX Hp)
1
11
2
3
4
4
5
6
7
8
9
10
12
13
19
20
8
9
13
14
15
16
17
18
Made in Italy
Made in Italy
Montorso (VI) Italy IT 00142630243
Montorso (VI) Italy IT 00142630243
3. CARATTERISTICHE TECNICHE
3.1. Dati tecnici
Dimensioni di ingombro e pesi (vedi catalogo).
Velocità nominale 2900/3450 rpm
Protezione IP 54 (IP 55 Esecuzioni speciali)
Tensione di alimentazione/ Frequenza:
- no a 240V 1~ 50/60 Hz
- no a 480V 3~ 50/60 Hz
Vericare che la frequenza e la tensione di rete sia
idonea alle caratteristiche elettriche indicate in targhetta.
I dati elettrici riportati in targhetta si riferiscono alla
potenza nominale del motore.
Pressione sonora: - A 40-110: ≤ 67 dB (A).
- A
50-125: ≤ 75 dB (A).
- A 65-150: ≤ 83 dB (A).
- A
80-170: ≤ 83 dB (A).
Avviamenti/ora max 40 ad intervalli regolari.
Pressione nale massima ammessa nel corpo pompa:
60 m (6 bar), 100 m (10 bar)
per A 80-170.
Pressione massima in aspirazione: PN (Pa) - Hmax (Pa).
3.2. Ambiente in cui viene posizionata la pompa
Elettropompe previste per luoghi aerati e protetti dalle
intemperie con temperatura massima ambiente di 40°C.
4. SICUREZZA
4.1. Norme comportamentali generiche
Prima di utilizzare il prodotto è necessario
conoscere tutte le indicazioni riguardanti la
sicurezza.
Si deve leggere attentamente e seguire tutte le
istruzioni tecniche, di funzionamento e le indicazioni
qui contenute per i differenti passaggi: dal trasporto allo
smaltimento nale.
I tecnici specializzati sono tenuti al rispetto dei
regolamenti, regolamentazioni, norme e leggi del paese
in cui la pompa è venduta.
L’apparecchio è conforme alle vigenti norme di
sicurezza.
L’uso improprio può comunque provocare danni a
persone, cose o animali.
