2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКОВ.

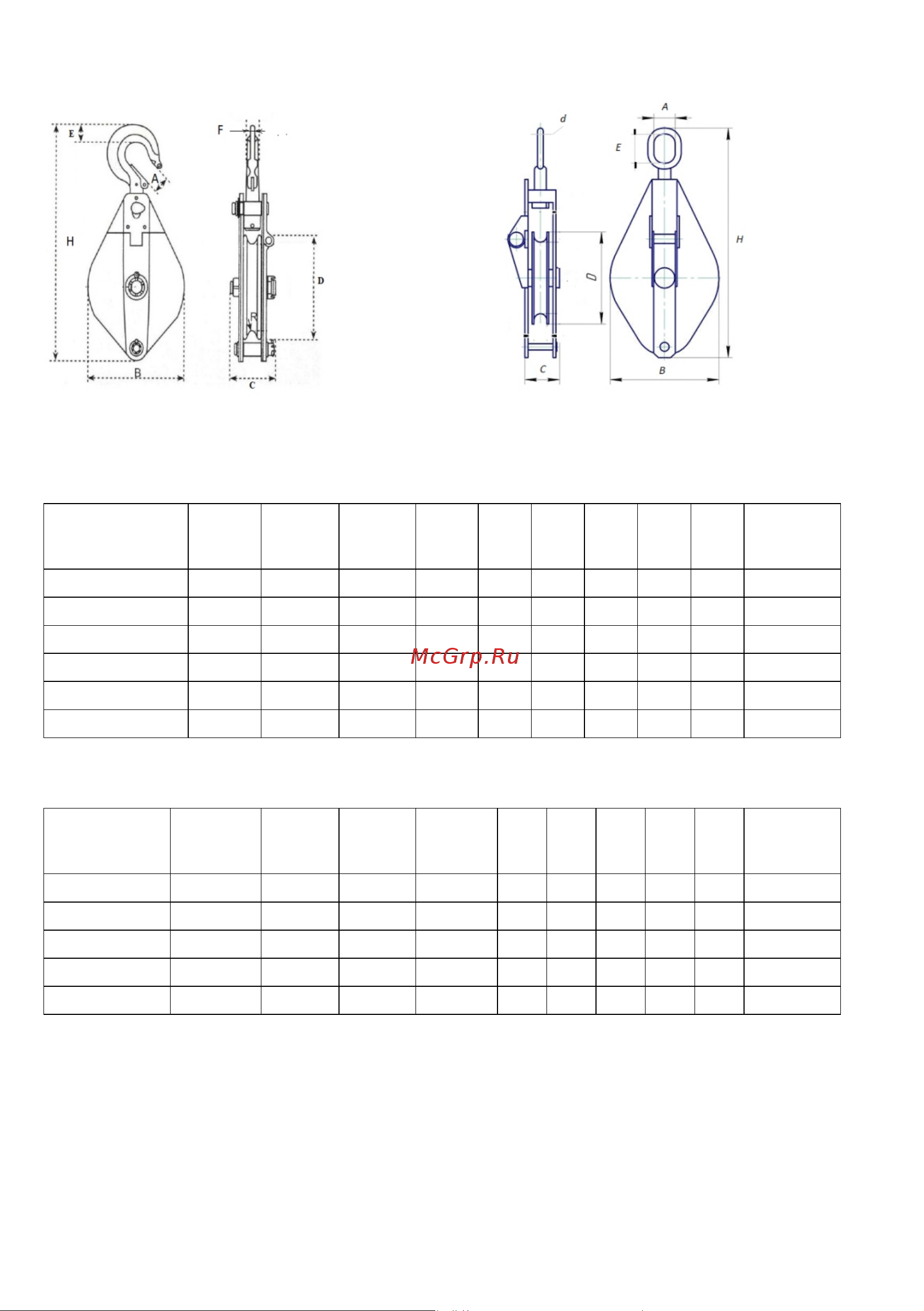

Рисунок 1. Размер блоков
Таблица 1. Технические характеристики блока с крюком
Грузоподъемность,
т
Кол-во
роликов
,шт
Диаметр
каната
,мм
Диаметр
шкива D ,
мм
Зев
крюка
А, мм
В
мм
С
мм
E
мм
F
мм
H
мм
Масса, кг.
0,5 1 6-7 80 18 90 56 25 28 260 1,6
1 1 7-11 100 28 115 68 28 20 315 2,8
2 1 11-14 135 30 150 76 36 26 375 4,8
3,2 1 12-15 160 36 175 85 50 30 440 7,6
5 1 15-18 190 48 210 91 58 38 525 12,5
10 1 23-25 280 75 300 120 75 50 820 38
Таблица 2. Технические характеристики блока с проушиной
Грузоподъемнос
ть,т
Кол-во
роликов
,шт
Диаметр
каната
,мм
Диаметр
шкива D,
мм
Диаметр
проушины
d, мм
А В С E H Масса, кг.
1 1 7-11 100 20 22 115 68 36 310 2,5
2 1 11-14 135 22 28 150 76 38 355 4,8
3,2 1 12-15 160 25 39 175 85 55 400 7,2
5 1 15-18 190 27 45 210 91 75 520 12
10 1 23-25 280 37 65 300 120 105 780 35
3. МОНТАЖ И ВВОД В ЭКСПЛУАТАЦИЮ.
Монтаж подъемного оборудования должен выполняться в
соответствии с рекомендациями поставщика. К работе на подъемном оборудовании
допускается лишь специально обученный персонал, знакомый также с другим
оборудованием, используемым при такелажных работах.
4
