8
б) передавать машину лицам, не имеющим права пользоваться ею;
в) работать машинами с приставных лестниц;
г) натягивать и перекручивать кабель (шнуры), подвергать их
нагрузкам (например, ставить на них груз);
д) превышать предельно допустимую продолжительность работы,
указанную в паспорте машины;
е) снимать с машины при эксплуатации средства виброзащиты и
управления рабочим инструментом.
4.2.14. Не оставляйте работающее оборудование без присмотра.
4.2.15. Оберегайте привод от падений. Не работайте неисправным приводом
или приводом с поврежденным корпусом.
ВНИМАНИЕ! Не применяйте не сертифицированную или
самодельную оснастку. Никогда не устанавливайте сменную оснастку,
не соответствующую данному приводу, указанному в п.1.1 данного
«Руководства». Это может стать причиной тяжелой травмы и выходу из
строя привода.
4.2.16. Работайте с оборудованием только при дневном или хорошем
искусственном освещении.
4.2.17. Работа на крутых склонах может привести к травме оператора
вследствие падения.
4.2.18. При перемещении привода с подключенным к нему оборудованием с
одной территории на другую обязательно выключите двигатель и
отсоедините аккумуляторную батарею.
4.2.19. Содержите привод и сменное оборудование в чистоте и исправном
состоянии.

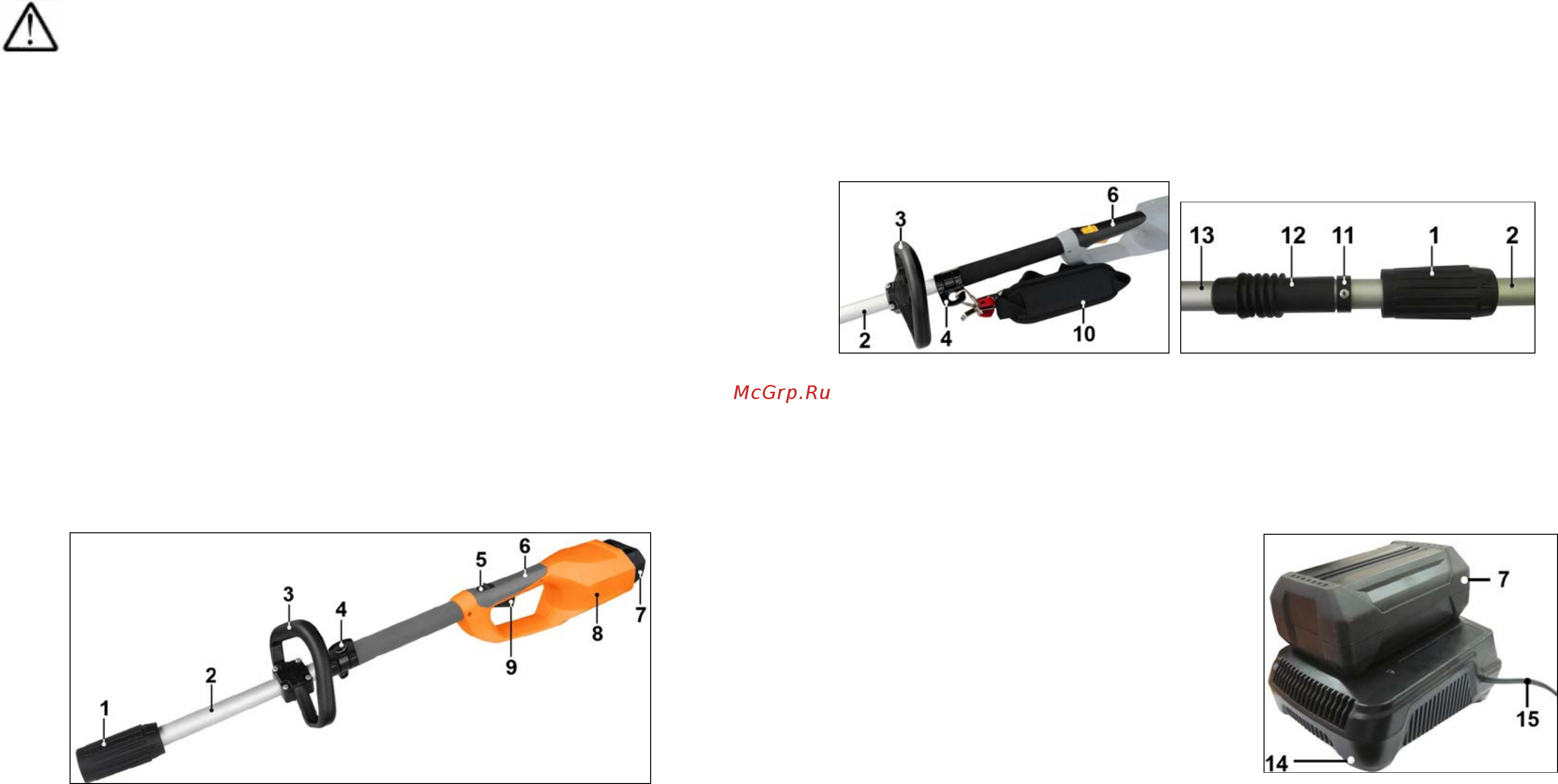

5. УСТРОЙСТВО ПРИВОДА
1. Муфта резьбовая
6. Рукоятка
2. Штанга
7. Батарея аккумуляторная
(не входит в комплект поставки)
3. Рукоятка дополнительная
8. Контейнер для аккумуляторной
батареи
4. Петелька для установки ремня
5. Кнопка разблокировки выключателя
9. Выключатель
Рис.2
9
6. СБОРКА ПРИВОДА
6.1 Установка и регулировка дополнительной рукоятки.
6.1.1. Установите на штангу (2) дополнительную рукоятку (3).
6.1.2. Переместите дополнительную рукоятку (3) по штанге (2) в положение,
обеспечивающее максимальное удобство при работе.
6.1.3. Зафиксируйте дополнительную рукоятку (3) на штанге (2) в выбранном
положении.
6.2. Установка ремня (Рис.3).
6.2.1. Закрепите карабин ремня (10) на петельке (4).
6.2.2. Отрегулируйте длину ремня (10) в зависимости от роста пользователя.
6.3. Подключение привода к оборудованию (Рис.4).
6.3.1. Подсоедините штангу (2) привода к разъему (12), расположенному на
штанге (13) подключаемого оборудования до упора в ограничительное
кольцо (11).
Примечание. Так как, контактная группа в разъеме (12) и на штанге (2)
привода не симметрична, подсоединение возможно только в одном
положении.
6.3.2. Навинтите резьбовую муфту (1) на резьбу разъема (12)
расположенного на штанге (13) оборудования.
Рис.3. Рис.4.
7. ПОДГОТОВКА К РАБОТЕ
Внимание! Перед проведением работ по подготовке к эксплуатации,
регулировке и техническому обслуживанию оборудования,
подключенного к приводу, необходимо принять меры,
предотвращающие случайный пуск двигателя. Для защиты рук от
повреждений об острые кромки используйте перчатки.
7.1. Зарядка Li-Ion аккумуляторной
батареи с помощью зарядного
устройства (Рис.5).
7.1.1. Произведите внешний осмотр вашего
зарядного устройства (14). Убедитесь в
исправности шнура питания (15).
7.1.2. Подключите вилку шнура питания (15)
зарядного устройства (14) к розетке
электросети. На передней панели зарядного
устройства (14) загорится светодиод,
сигнализирующий о том,
что устройство
включено и готово к работе.
Рис.5.
