3.13 Для подключения счетчика к системе учета электроэнергии, подсо-

единить сигнальные провода к основному передающему устройству в соот-

ветствии со схемой включения.

Для обеспечения функционирования основного передающего устройства

на него необходимо через резистор подать напряжение постоянного тока.

Номинал резистора рассчитывается по формуле:

где R – сопротивление токоограничивающего резистора, Ом; U – напря-

жение питания основного передающего устройства, В; I – ток протекающий

в цепи передающего устройства в состоянии замкнуто, А.

Мощность резистора должна быть не менее 0,25 Вт.

3.14 Монтаж счетчика должен производиться специалистами имеющими

допуск к работе с электрооборудованием до 1000 В и квалификационную

группу по электробезопасности не ниже III.

Предприятие не принимает претензий по гарантийному обслуживанию,

если монтаж счетчика производился лицами, не имеющими необходимой

квалификации и полномочий.

3.1.5 В помещениях, где возможны загрязнения и есть опасность механи-

ческого повреждения, монтаж счетчиков должен осуществляться в шкафах

защищающих от опасных воздействий.

3.2 Работа.

3.2.1 После подготовки к работе счетчик готов вести учет потребляемой

электроэнергии. Подать на счетчик напряжение и убедиться, что при на-

личии нагрузки на индикатор функционирования выдаются световые им-

пульсы.

3.2.2 Во время эксплуатации ток в сети не должен превышать максималь-

но допустимого значения. Длительные перегрузки по току могут стать при-

чиной выхода счетчика из строя.

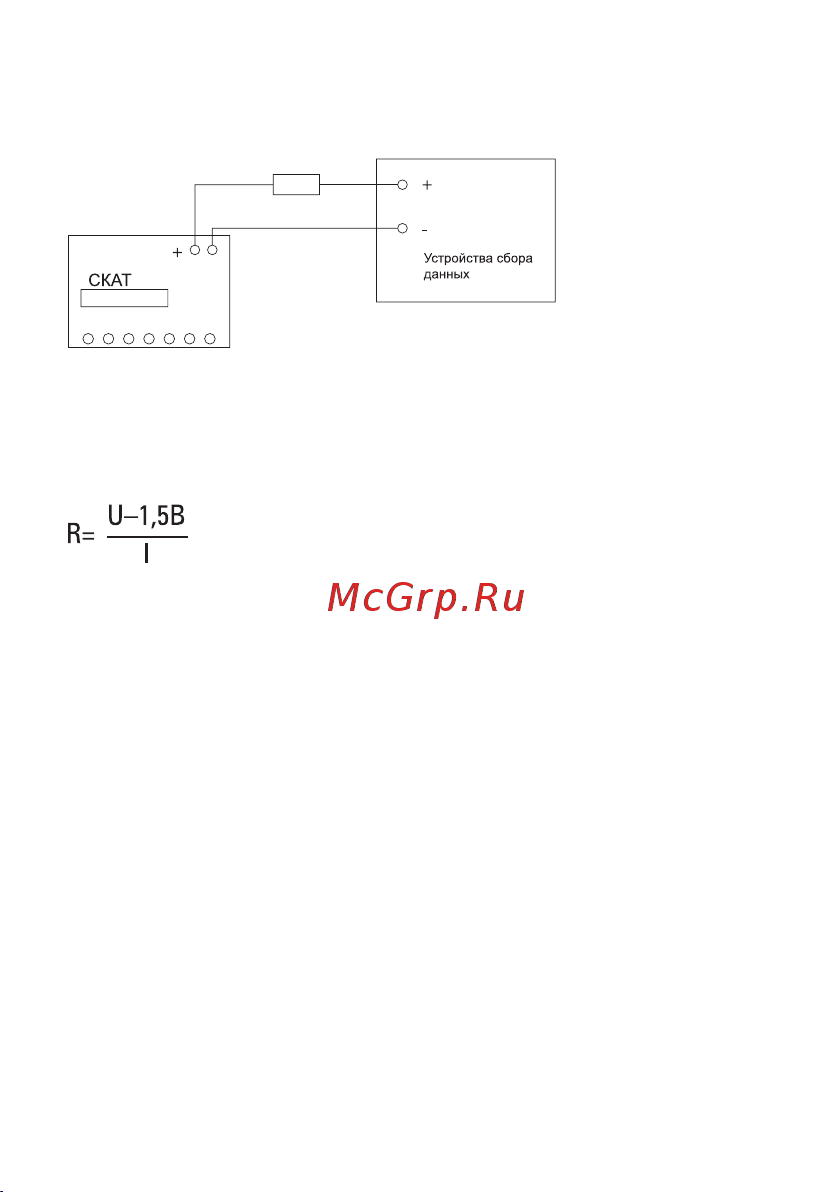

Рисунок 1. Схема подключения основного передающего устройства.
