18 ТАСВ.411152.005-1 РЭ

 перед установкой убедитесь, что SIM-карта поддерживает хотя бы один из описанных

выше каналов передачи данных и имеет положительный баланс;

 извлеките заглушку отверстия для установки SIM-карты, расположенного на верхней

стенке цоколя счетчика;

 вставьте SIM-карту в соответствии с изображением рядом с разъемом;



установите заглушку на место;

 после установки SIM-карты, подайте на счетчик напряжение и с помощью соответствую-

щих инструментов убедитесь в работоспособности канала связи;

 наклейте поверх заглушки пломбу-наклейку.

2.2.8 Подключение испытательного выхода счётчиков производить в соответствии со

схемой, приведенной на рисунке 2.1. Оконечный каскад испытательного выхода - тран-

зистор с открытым коллектором, поэтому при подключении испытательных выходов на

соответствующие контакты, через токоограничивающие резисторы R1, R2 подается по-

ложительное напряжение относительно контакта «общий» - G. Величина резистора рас-

считывается по формуле:

5,1



где U – напряжение питания импульсного выхода;

I – ток, протекающий через открытый транзистор импульсного выхода.

- активная энергия кВт/ч, W

- реактивная энергия кВар/ч.

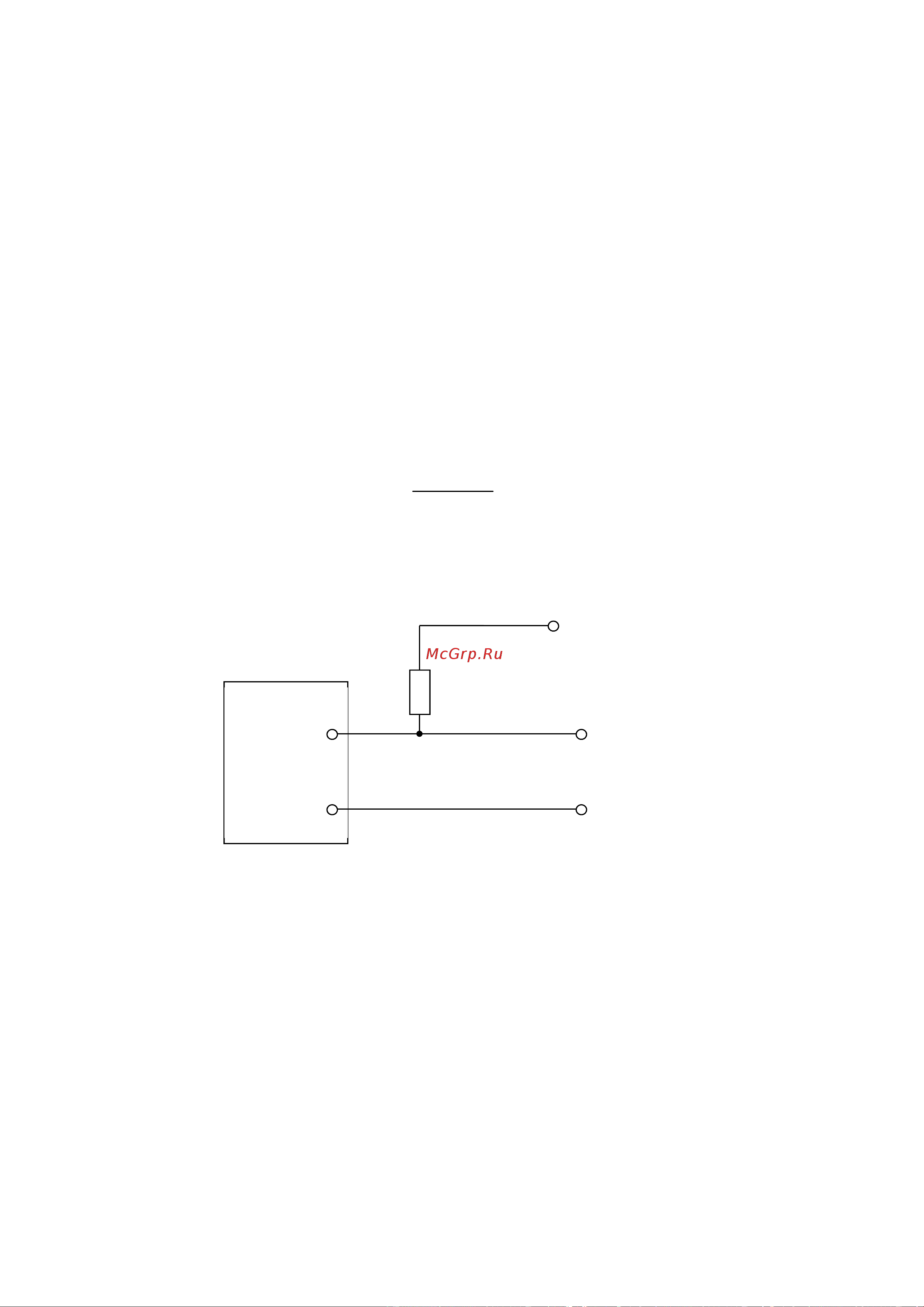

Рисунок 2.1 Подключение испытательных выходов счетчиков НЕВА МТ3

Значение тока может быть любым в диапазоне от 1 мА до 30 мА. При этом необ-

ходимо учитывать, что мощность резистора должна быть не менее:

IUP  2

где U – напряжение питания импульсного выхода;

I – ток, протекающий через открытый транзистор импульсного выхода.

Аналогично подключается выход проверки точности хода часов.

2.2.9 Подключение счётчика к интерфейсу EIA 485 производить в соответствии со схе-

мой, приведенной на рисунке 2.2.

На концах линии устанавливаются резисторы 120 Ом соответствующие волновому

НЕВА МТ 3

out

(

5…24

)

GND
