6 Ресурсы, сроки службы и хранения, гарантии изготовителя

6.1 Средний срок службы счётчика — не менее 30 лет.

6.2 Средняя наработка до отказа счётчика — не менее 280000 ч.

6.3 Транспортирование.

6.3.1 Условия транспортирования счётчиков должны соответствовать

ГОСТ 15150-69.

Предельные условия транспортирования:

- максимальное значение температуры – плюс 70

С;

- минимальное значение температуры – минус 50

С;

- относительная влажность воздуха — не более 95 % при температуре 30

С.

6.3.2 Счётчики допускается транспортировать в закрытых транспортных

средствах любого вида. При транспортировании самолётом счётчики должны

размещаться в герметизированных отапливаемых отсеках.

6.4 Счётчики до введения в эксплуатацию хранить на складах в упаковке при тем-

пературе окружающего воздуха от 0

С до 40

С и относительной влажности воздуха

не более 80 % при температуре 35

С.

В помещениях для хранения содержание пыли, паров кислот и щело-

чей, агрессивных газов и других вредных примесей, вызывающих коррозию,

не должно превышать содержание коррозионно-активных агентов для атмосферы

типа 1 по ГОСТ 15150-69.

6.5 Гарантии изготовителя.

6.5.1 Предприятие-изготовитель гарантирует соответствие счётчиков тре-

бова

ниям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012

и ТАСВ.411152.003 ТУ, при соблюдении потребителем условий эксплуата-

ции,

транспортирования, хранения, монтажа и при сохранности пломб с

оттиском знака поверки

6.5.2 Гарантийный срок эксплуатации – 6 лет со дня продажи или ввода

счётчика в эксплуатацию, при этом общий гарантийный срок, включая срок

хранения и эксплуатации, – не более 7 лет с момента изготовления счётчи

ка. В течение гарантийного срока счётчик ремонтируется за счёт предпри-

ятия-изготовителя.

6.5.3 Счётчики, у которых в течение гарантийного срока обнаружено несо-

ответствие требованиям ТУ, подлежат возврату продавцу в комплектности,

указанной в п.5 настоящего паспорта, с занесением информации о несоот-

ветствии в гарантийный талон (п. 7) с указанием должности и Ф.И.О. лица,

выдавшего такое заключение, заверенное печатью организации.

6.5.4 В гарантийный ремонт (к обслуживанию, замене) принимается счёт-

чик без механических повреждений корпуса и крышки клеммной колодки, без

следов огня,оплавления, краски, при наличии на корпусе пломбы, с оттиском

знака поверки, установленной на заводе-изготовителе, с паспортом, в кото-

ром правильно и разборчиво заполнены разделы гарантийного талона.

6.5.5 Предприятие-изготовитель оставляет за собой право по каждому га-

рантийному случаю проверить выполнение условий транспортирования,

хранения, монтажа и эксплуатации. В случае выявления фактов нарушения

условий транспортирования, хранения, монтажа и эксплуатации ремонт и об-

служивание в течение гарантийного срока производятся за счёт потребителя.

6.5.6 При наступлении гарантийного случая обращайтесь к продавцу или

на предприятие-изготовитель:

ООО «Тайпит-ИП»

АДРЕС: 193318, Санкт-Петербург, ул. Ворошилова, 2,

+7(812) 326-10-90 доб. 2115, +7(812) 325-58-58

www.meters.taipit.ru

5 Комплектность

Комплект поставки:

1. Счётчик электрической энергии НЕВА 3 исполнение

в соответствии с разделом 8 настоящего паспорта 1 шт.

2. Паспорт ТАСВ.411152.003 ПС 1 экз.

Методика поверки ТАСВ.411152.003 ПМ высылается по требованию организаций,

производящих ремонт и поверку счётчиков.

Дата поверки

Организация –

поверитель

Фамилия поверителя

и оттиск знака поверки

Срок

очередной

поверки

Таблица Б.1

4.1.8 Наличие показаний на счётном механизме счётчиков не является

признаком их использования. Показания на счётном механизме счётчика,

отличные от нуля, являются результатом поверки.

4.2 Работа.

4.2.1 После монтажа счётчик готов вести учёт электроэнергии. Подать

на счётчик напряжение и убедиться, что при наличии нагрузки во всех фазах

индикаторы функционирования измерительных элементов светятся, а инди

катор функционирования мигает. Для счётчиков с ЖКИ убедиться, что на ЖКИ

счётчика отображается значение потреблённой энергии.

4.2.2 Во время эксплуатации ток в сети не должен превышать максимально

допустимого значения. Длительные перегрузки по току могут стать причиной

выхода счётчика из строя.

4.2.3 Периодически, в соответствии с регламентом энергоснабжающей орга-

низации, рекомендуется проверять надёжность соединения токоподводящих

проводников с клеммной колодкой счётчика и производить подтяжку винтов

клеммников.

где:

R – сопротивление токоограничивающего резистора, Ом;

– напряжение питания основного передающего устройства, В;

ВКЛ

– ток в цепи передающего устройства в состоянии «замкнуто», А.

R =

—1,5В

ВКЛ

138

170

155

140

187,5

165,5

221,5

227

63,5

123

115

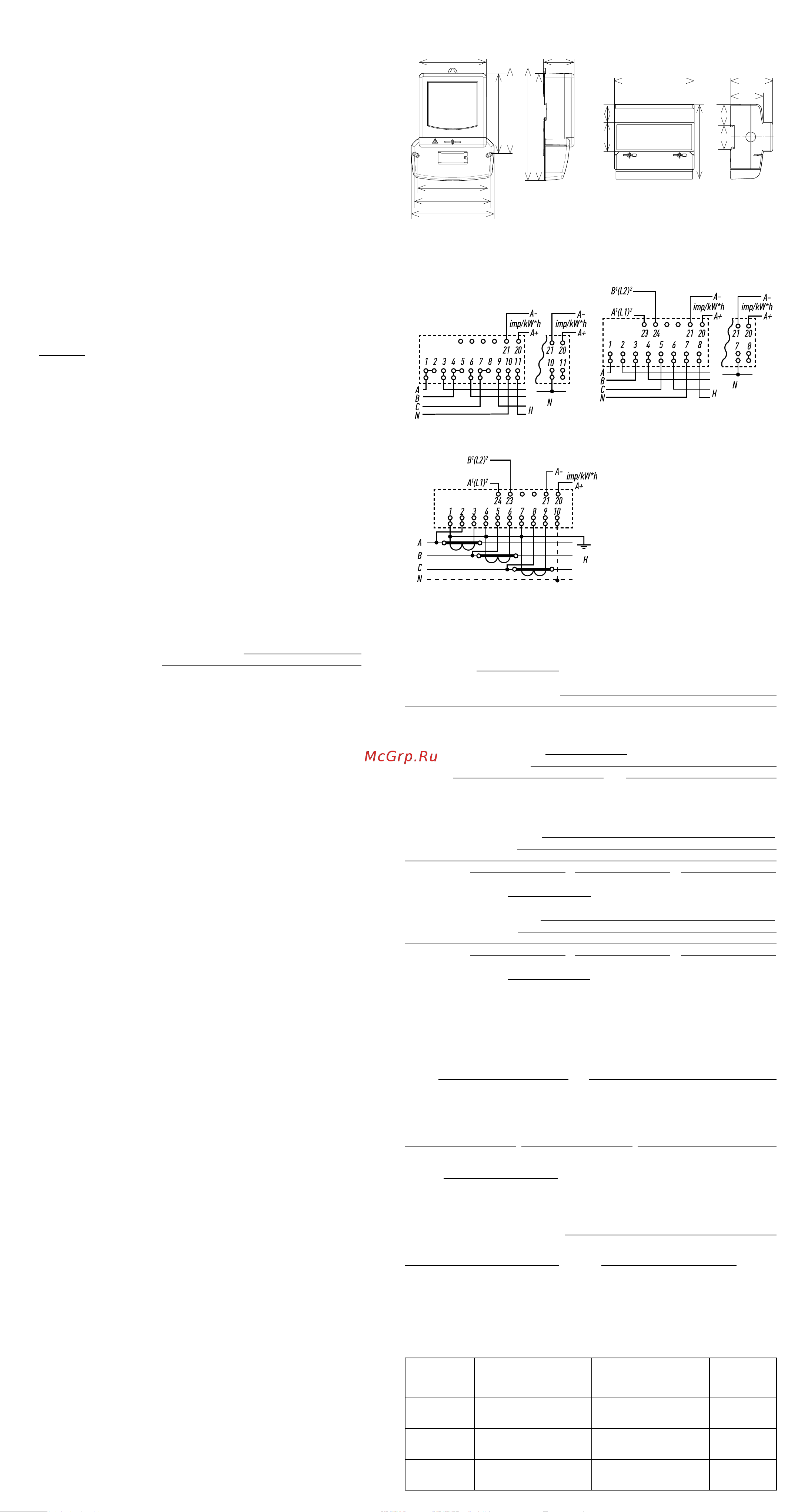

ПРИЛОЖЕНИЕ А

Внешний вид счётчиков

36 32

Внешний вид счётчиков НЕВА 303 и НЕВА 306

Внешний вид счётчиков НЕВА 301 и НЕВА 304

При необходимости данные участки стенки разрешается выламывать для удобства

укладки проводов.

4.1.5 Максимальный крутящий момент затяжки винтов в зажимы клеммной

колодки для счётчиков трансформаторного подключения составляет 0.4 Н*м,

для счётчиков непосредственного подключения – 1.6 Н*м.

4.1.6 При монтаже следует обратить особое внимание на надёжность при-

соединения проводов к клеммной колодке счётчика. После затяжки винтов

зажимов проверить надёжность присоединения проводников, проводники

не должны двигаться в зажиме. После проверки надёжности подключения

подтянуть винты зажимов клеммной колодки.

Внимание: ослабленное соединение проводника может явиться причиной выхода

счётчика из строя и причиной пожара.

При повреждении счётчика в результате слабой затяжки проводников пред-

приятие-изготовитель не принимает претензий по гарантийному обслуживанию.

Сведения о вводе счётчика в эксплуатацию должны быть занесены в гарантий-

ный талон.

4.1.7 Подключение счётчиков к системе учёта электроэнергии осуществляется

через основное передающее устройство.

Для функционирования основного передающего устройства на его контакты

необходимо подать питающее напряжение постоянного тока через токоогра

ничивающий резистор.

Номинал резистора R рассчитывается по формуле:

НЕВА 3

Счётчик изготовлен и принят в соответствии с обязательными требованиями

ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012 и ТАСВ.411152.003 ТУ

и признан годным для эксплуатации.

9 Поверка

Счётчик подвергается первичной поверке при выпуске.

Первичная поверка проведена

Счётчик подвергается первичной поверке после проведения ремонта или перио-

дической — через время, не более межповерочного интервала. Поверка счётчика

проводится в соответствии с методикой поверки ТАСВ.411152.003 ПМ, результаты

периодических поверок и поверок после ремонта должны фиксироваться в табл. Б.1

заводской номер

Должность

Фамилия поверителя и оттиск знака поверки

Подпись Расшифровка подписи

№

20 г.

« » 20 г.

« »

8 Свидетельство о приёмке

Счётчик электрической энергии

7 Гарантийный талон

7.1 СВЕДЕНИЯ О РЕАЛИЗАЦИИ

Продан: « »

20 г.

Торгующая организация:

Подпись Печать

7.2 СВЕДЕНИЯ О ВВОДЕ В ЭКСПЛУАТАЦИЮ

Введен в эксплуатацию: « »

20 г.

Наименование организации

Инспектор

7.3 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ:

1. Наименование организации

Описание неисправности

Проверяющий

Дата проверки: « »

20 г.

2. Наименование организации

Описание неисправности

Проверяющий

Дата проверки: « »

20 г.

ПРИ ПОКУПКЕ И ВВОДЕ СЧЁТЧИКА В ЭКСПЛУАТАЦИЮ ТРЕБУЙТЕ ЗАПОЛНЕНИЯ

ГАРАНТИЙНОГО ТАЛОНА

ФИО

Подпись

Должность

ПРИЛОЖЕНИЕ Б

Схемы включения счётчиков

RS485

(MBUS)

НЕВА 303 (306)

Схема включения счётчиков НЕВА 301, НЕВА 303,

НЕВА 304, НЕВА 306 через трансформаторы тока

относится к исполнению НЕВА 306 1SE4.

относится к исполнению НЕВА 306 1SMB.

допускается подключение счётчика к нулевому

проводу одним проводником.

допускается подключать счётчики в трёхфаз

ную трёхпроводную сеть без использования

нейтрального провода.

X –

Примечание:

Схема включения счётчиков НЕВА 303,

НЕВА 306 непосредственно в сеть

RS485

(MBUS)

НЕВА 303

(306)

Схема включения счётчиков НЕВА 301,

НЕВА 304 непосредственно в сеть.

НЕВА 301
