10 ТАСВ.411152.002.01.01 ПС

размещены кнопки, одна из которых, предназначена для смены кадров индикации,

вторая* – пломбируемая, предназначена для разрешения записи в счетчик

параметров пользователя. Для счетчиков НЕВА МТ 124 под крышкой клеммной

колодки размещена электронная пломба, предназначенная для фиксации фактов

снятия и установки крышки, а также для разрешения записи в счетчик параметров

пользователя. Запись в память счетчика разрешена при снятии крышки клеммной ко-

лодки. Данная функция может быть программно изменена пользователем.

Функциональная схема счетчика приведена на рисунке 1.2.

*- у исполнений НЕВА МТ 124 отсутствует.

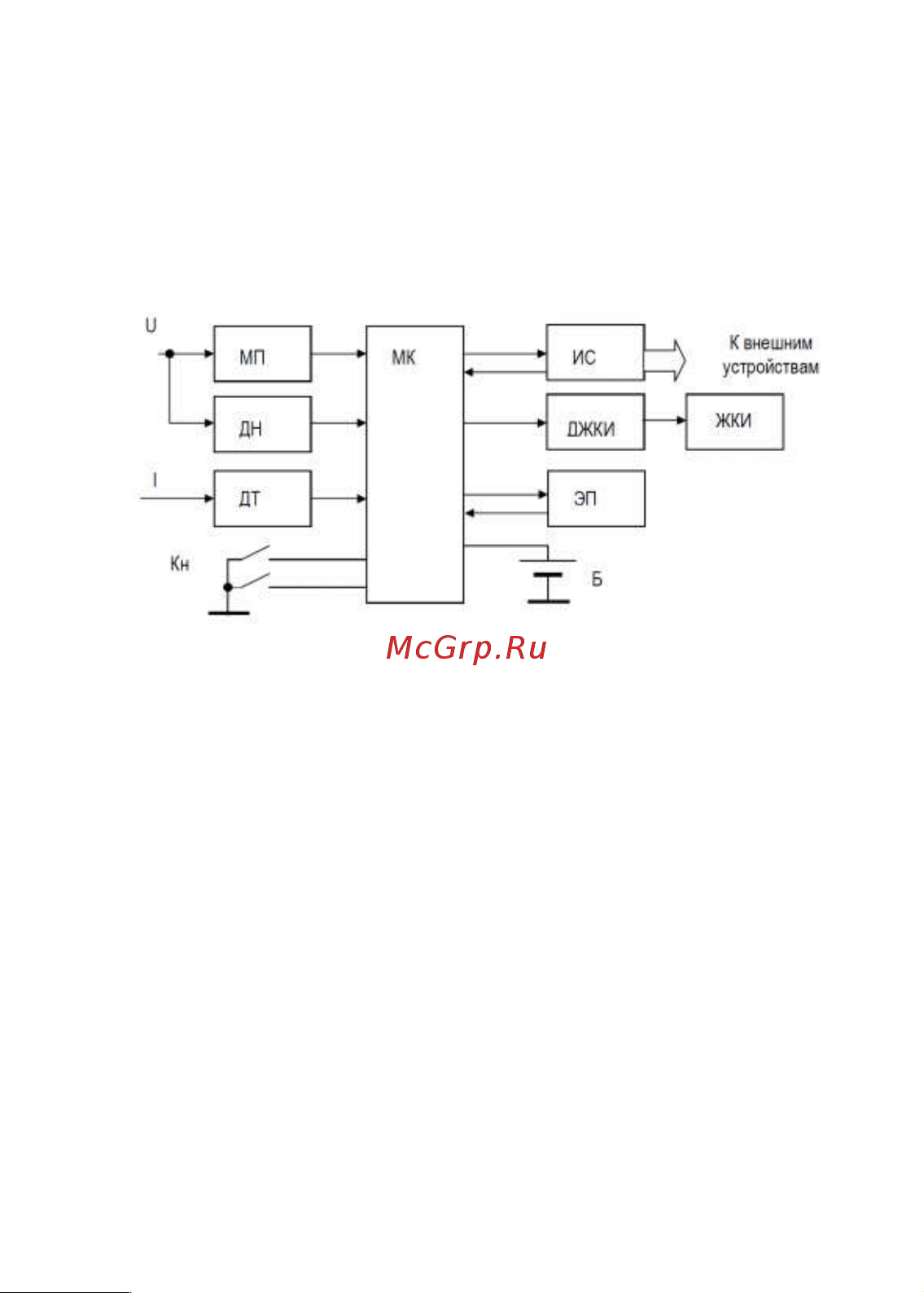

Рисунок 1.2 - Функциональная схема счетчика.

Счетчик состоит из следующих функциональных узлов:

 модуля питания (МП), преобразующего входное переменное напряжение в

постоянное, необходимое для питания всех функциональных узлов счетчика;

 микроконтроллера (МК) осуществляющего измерения входных сигналов,

вычисления значений потребляемой энергии, мощности, сохранение значений

потребленной энергии в памяти данных, вывод данных на индикатор, обмен

данными с внешними устройствами, отсчет текущего времени, и управление

работой прочих узлов счетчика;

 датчиков тока (ДТ) и напряжения (ДН), преобразующих входные сигналы тока и

напряжения в сигналы напряжения низкого уровня, подаваемые на вход аналого-

цифрового преобразователя входящего в состав микроконтроллера;

 энергонезависимой памяти (ЭП), в которой микроконтроллер сохраняет

параметры калибровки, константы пользователя, результаты измерений и

журналы событий;

 драйвер ЖКИ (ДЖКИ) используется в счетчиках НЕВА МТ 12Х для вывода

информации на индикатор, в счетчиках НЕВА МТ 11Х используется драйвер

интегрированный в МК;

 ЖКИ, предназначенного для индикации результатов измерений, текущих времени

и даты, служебной информации;
