При выходе из строя ЖКИ информация может быть считана через оптопорт.

1.6.15 Счетчик хранит в памяти значения мощностей усредненных на 30-ти или 60-ти

минутном временном интервале в течение 128 суток.

1.6.16 Счетчик со встроенным расцепителем имеет возможность отключения нагрузки при

превышении порога напряжения, лимита мощности, лимита энергии. Работа функций

подробно описана в п. 2.3.2.

Счетчик со встроенным расцепителем и датчиком магнитного поля (ДМП) способен

отключать нагрузку при воздействии магнитного поля с индукцией более 200 мТл через 10

секунд после начала.

1.7 Устройство и работа

1.7.1 Счетчик состоит из электронного модуля, размещенного в корпусе. Корпус счетчика

состоит из цоколя с клеммной колодкой, предназначенной для подключения прибора к

однофазной сети, кожуха (верхней крышки) с окном, позволяющим визуально снимать

показания и просматривать служебную информацию, выводимую на ЖКИ и крышки

клеммной колодки закрывающей доступ к винтовым зажимам колодки. На клеммной

колодке счетчика размещается датчик тока. На кожухе счетчика размещены кнопки, одна

из которых, предназначена для смены кадров индикации, вторая – пломбируемая,

предназначена для разрешения записи в счетчик параметров пользователя. Под крышкой

клеммной колодки размещена электронная пломба, предназначенная для фиксации

фактов снятия и установки крышки.

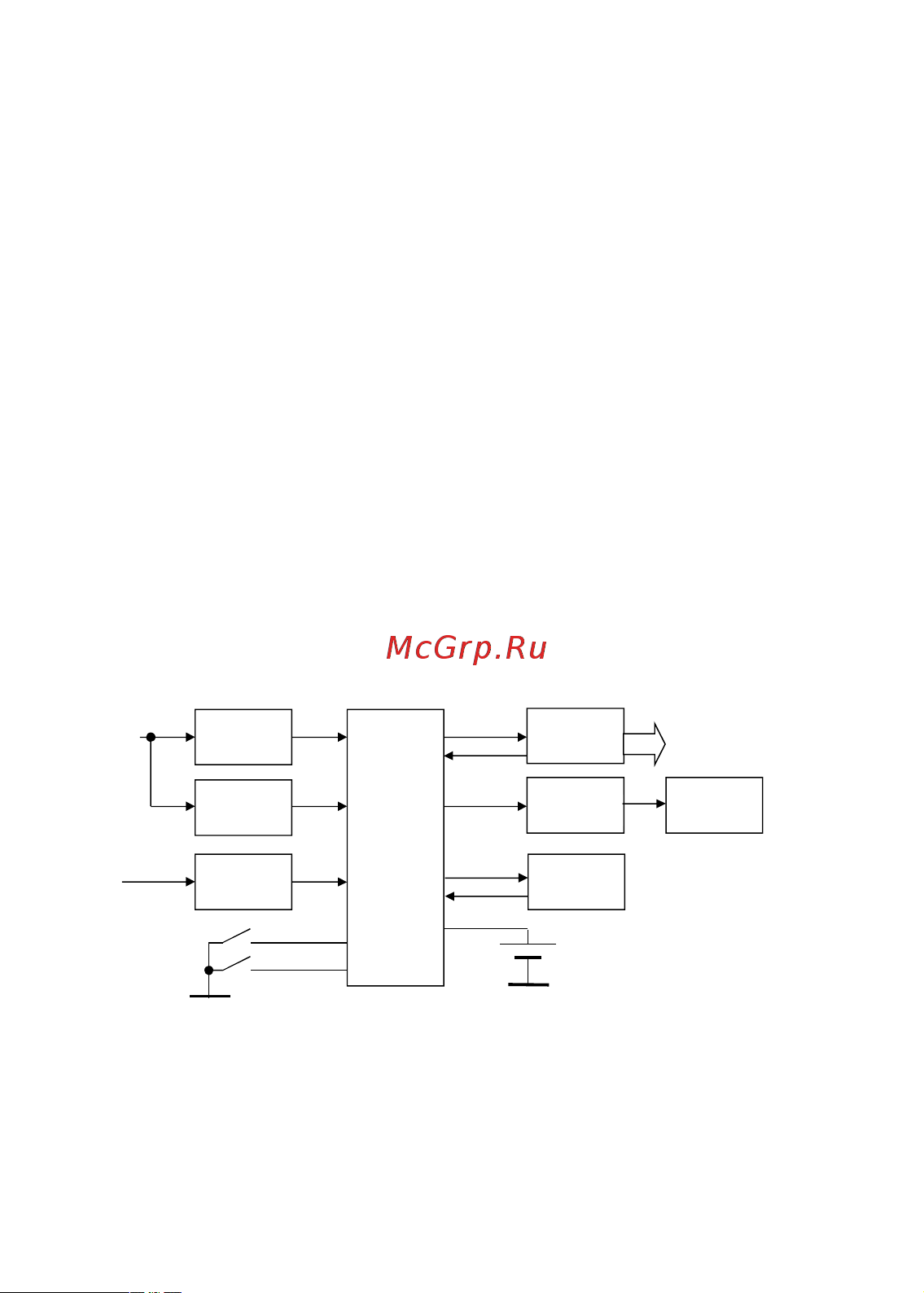

Функциональная схема счетчика приведена на рисунке 1.2.

Рисунок 1.2 – Функциональная схема счетчика.

Счетчик состоит из следующих функциональных узлов:

 модуля питания (МП), преобразующего входное переменное напряжение в

постоянное, необходимое для питания всех функциональных узлов счетчика;

 микроконтроллера (МК) осуществляющего измерения входных сигналов,

вычисления значений потребляемой энергии, мощности, сохранение значений

МК

ИС

ДЖКИ

К внешним

устройствам

Кн

ДН

ДТ

ЭП

ЖКИ
