ТАСВ.411152.002.01.02 РЭ 15

V51U





где U – напряжение питания импульсного выхода;

I – ток, протекающий через открытый транзистор импульсного выхода.

Значение тока может быть любым в диапазоне от 1 мА до 30 мА. При этом

необходимо учитывать, что мощность резистора должна быть не менее:

IUP



Аналогично подключается выход проверки точности хода часов, контакты S, G.

2.2.7 Подключение счетчика к интерфейсу EIA 485 производить в соответствии со схемой,

приведенной на рисунке 2.1.

УСПД – устройство сбора и передачи данных.

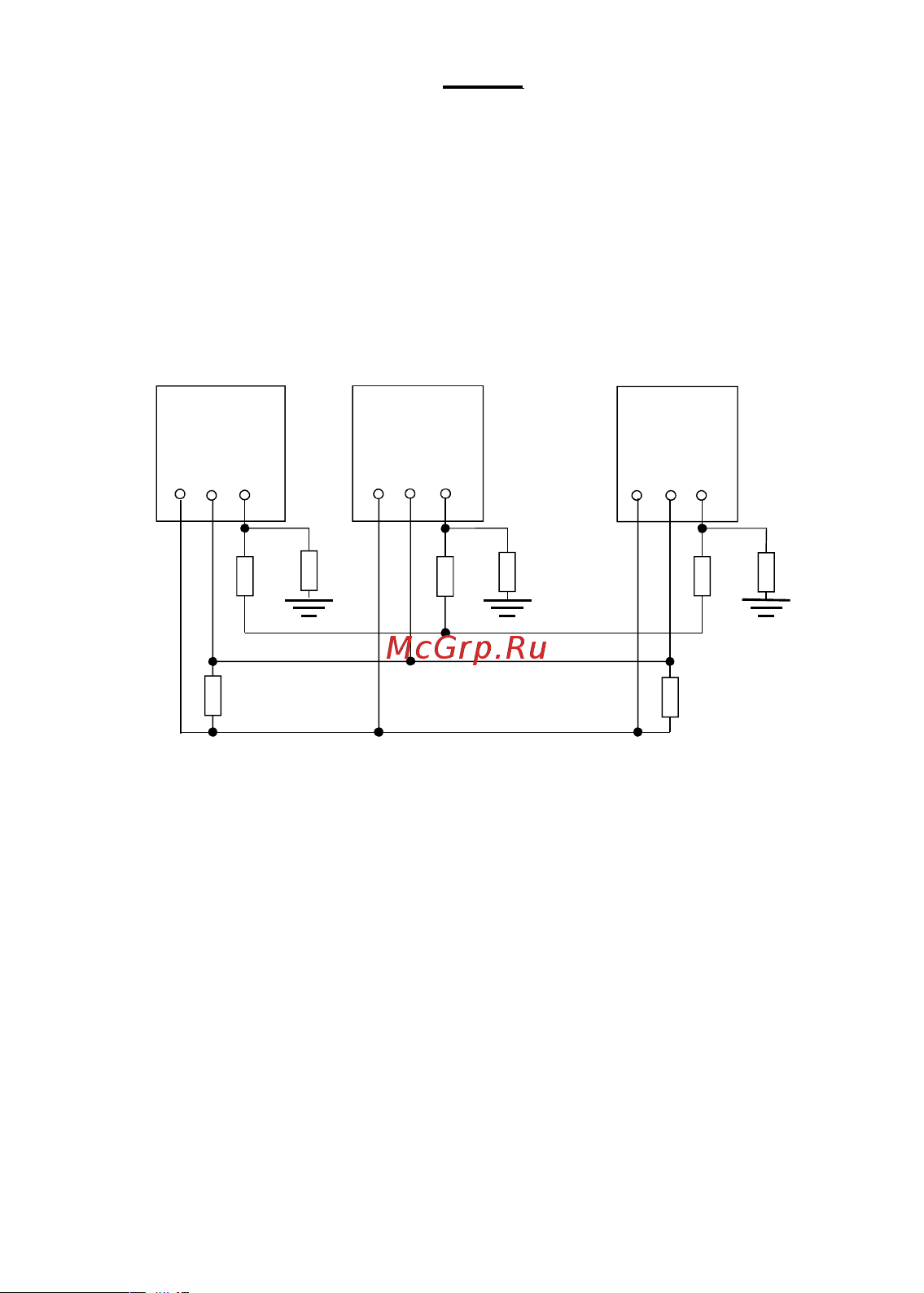

Рисунок 2.1 – Схема подключения счетчиков к интерфейсной линии EIA 485.

На концах линии устанавливаются резисторы 120 Ом соответствующие волновому

сопротивлению линии. Вывод общий подключается через резисторы R1…R6 номиналом

100 Ом к общему проводу и к заземлению для предотвращения протекания больших токов

по общему проводу. Мощность резисторов должна быть не менее 1 Вт. Данные резисторы

необходимы в случае большой протяженности линии, то есть в том случае если потенциал

«земли» в местах установки счетчиков может оказаться различным. При протяженной

линии и в условиях помех для повышения помехозащищенности рекомендуется линию «А»

соединить через резистор номиналом 1…3 кОм с положительным контактом источника

питания напряжением 5 В, линию «В» через резистор такого же номинала с

отрицательным контактом источника.

Драйвер RS485, установленный в счетчиках, имеет нагрузку ¼ от стандартной. К

одной интерфейсной линии RS485 могут быть подключены не более 128 таких устройств.

2.2.8 Подать на счетчик напряжение и убедиться, что на ЖКИ выводятся значения

потребляемой энергии, время и дата в счетчике, соответствуют текущим значениям, а

НЕВА МТ 1

A B G

НЕВА МТ 1

A B G

УСПД

A B G

120 Ом
