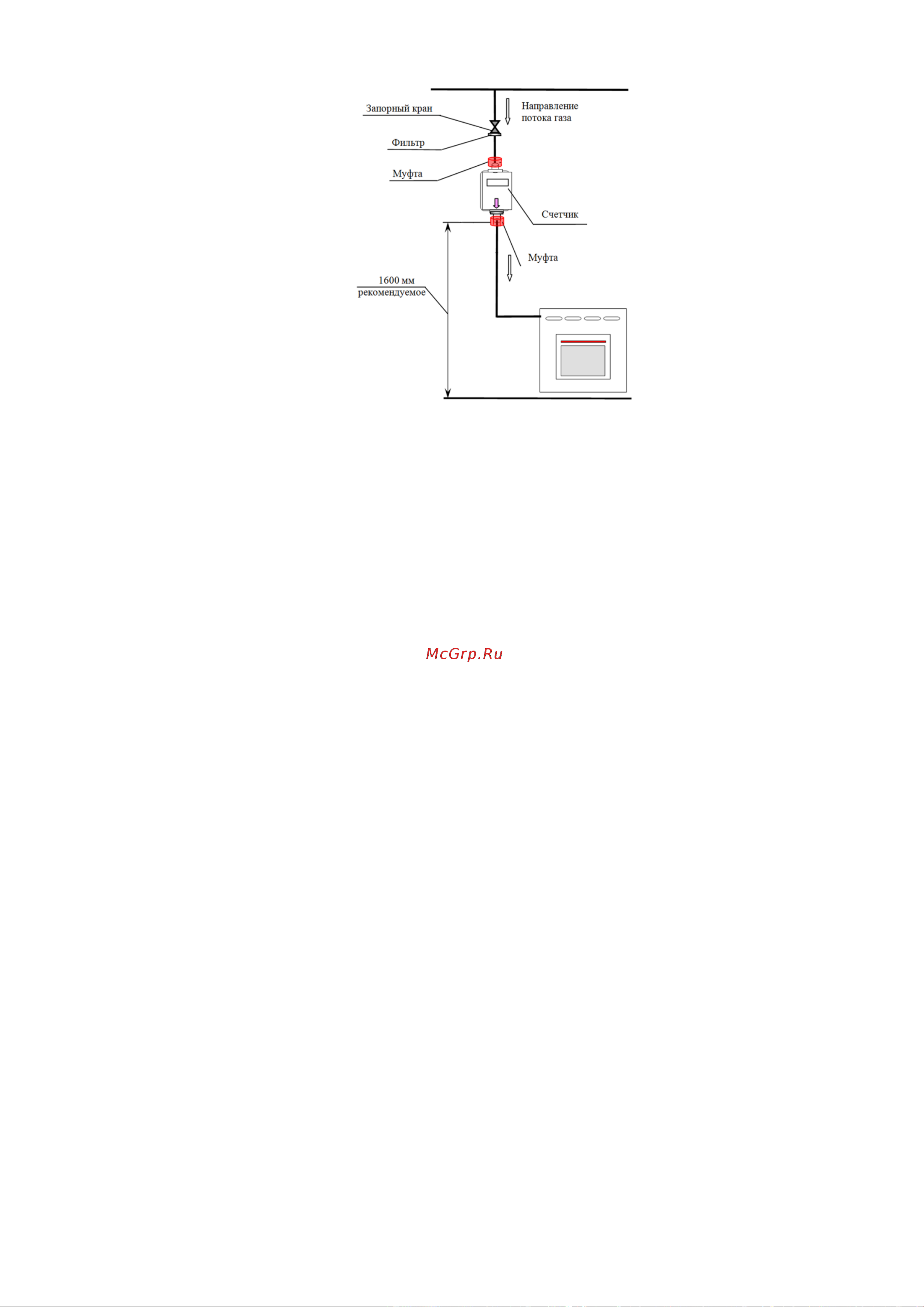

Рисунок 1 – Схема установки счетчика

Установка счетчика, согласно СП 42-101-2003 (п.п. 6.47 - 6.49) предусматривается

исходя из условий удобства его монтажа, обслуживания и ремонта. Высоту установки

счетчика рекомендуется принимать 1,6 м от уровня пола помещения или земли.

С целью исключения коррозионного повреждения покрытия счетчика при его

установке следует предусматривать зазор от 2 до 5 см между счетчиком и конструкцией

здания (сооружения) или опоры.

Установку счетчика внутри помещения предусматривают вне зоны тепло- и

влаговыделений (от плиты, раковины и т.п.) в естественно проветриваемых местах. Не

рекомендуется устанавливать счетчики в застойных зонах помещения (участки

помещения, отгороженные от вентиляционного канала или окна, ниши и т.п.).

Расстояние от мест установки счетчиков до газового оборудования

предусматривают, как правило, (по радиусу) не менее 0,8 м до бытовой газовой плиты и

отопительного газоиспользующего оборудования (емкостного и проточного

водонагревателя, котла, теплогенератора).

Рекомендуется установка на газопровод газового фильтра перед счетчиком газа,

после запорного крана.

Не допускается применять сварку труб для стыковки присоединительных

патрубков счетчика с газовой магистралью.

Перед началом монтажа перекрыть запорный кран на газовой магистрали!

Снять защитные заглушки с присоединительных патрубков и проверить

целостность резьбы.

Расположив счетчик газа таким образом, чтобы направление стрелки на корпусе

прибора совпало с направлением потока газа в магистрали, соединяют с трубопроводом с

помощью муфт.
