2.2 Массогабаритные характеристики счетчиков приведены в таблице 2.

G1,6-G25 G40

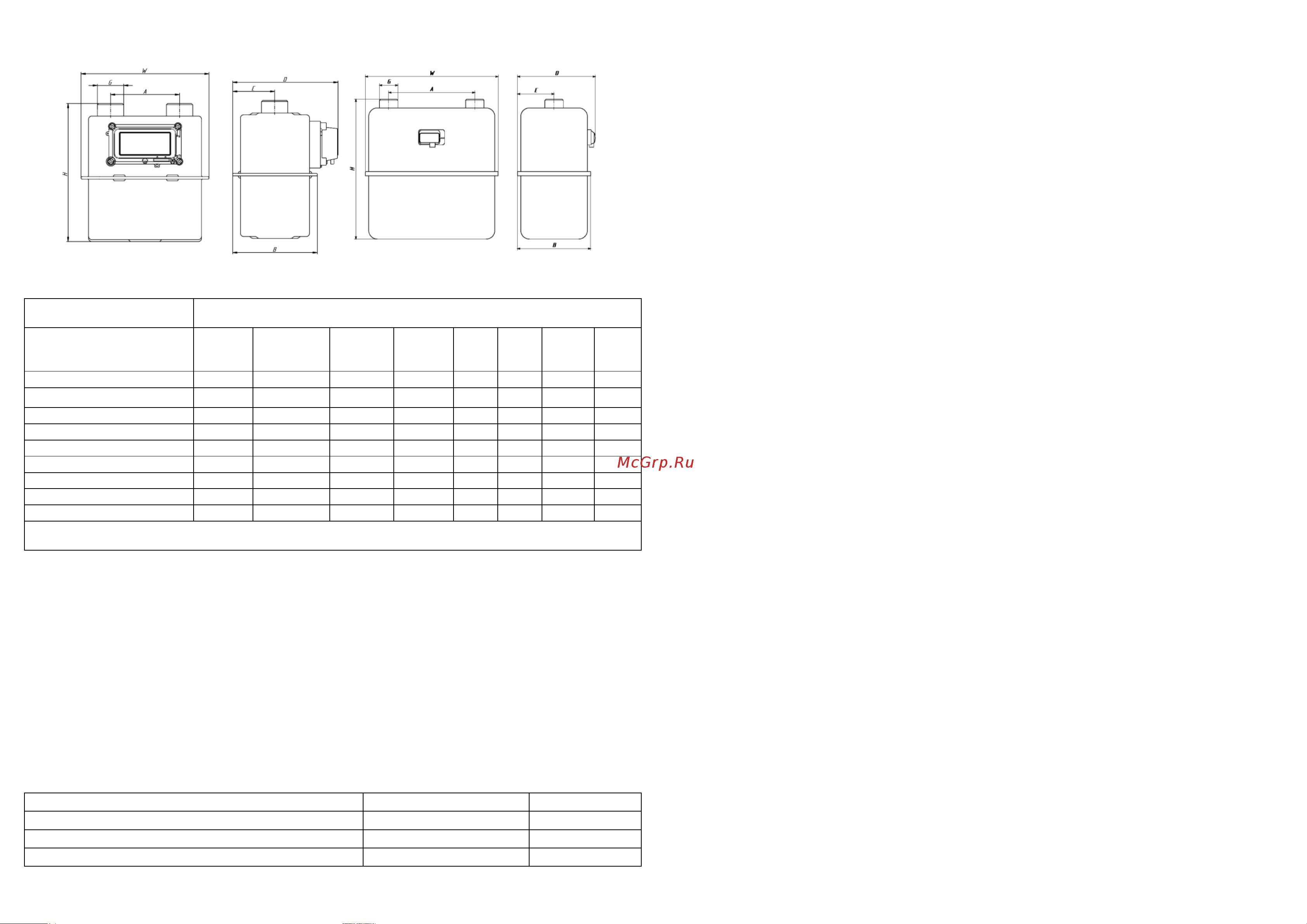

Рисунок 1 – Габаритные и присоединительные размеры счетчиков

Таблица 2 – Габаритные, присоединительные размеры, масса и циклический объем счетчиков

Наименование

характеристики

Значение

Типоразмер

G1,6

G2,5

G1,6Т

G2,5Т

G4Т

G6Т

G10

G16

G25

G40

Циклический объем, дм

1,2

2,5

H, мм

224

232

262

286

328

376

437

690

W, мм

205

330

255

366

396

474

640

D, мм

167

184

194

218

240

288

380

E, мм

107

132

169

B, мм

136

154

169

191

213

263

338

A*, мм

110

250

160

250

280

335

430

Масса, кг

2,1

3,1

6,8

8,4

12,9

Резьба штуцера G, дюйм

1¼

1¾

2½

*По заказу доступна комплектация счетчика комплектом монтажных частей для перехода на другие

межцентровые расстояния

3 УСТРОЙСТВО И РАБОТА

3.1 Счетчики состоят из газонепроницаемого корпуса, внутри которого расположен измерительный

механизм, и отсчетного устройства. На корпусе счетчиков стрелкой обозначено направление потока газа.

3.2 Счетчик оснащен устройством, препятствующим обратному ходу механизма отсчетного

устройства при протекании газа в направлении, противоположном указанному на корпусе.

3.3 Счетчики подготовлены для дистанционной передачи информации с помощью подключаемого

модуля импульсного для диафрагменных счетчиков газа «Пульсар».

3.4 Принцип действия счетчиков основан на преобразовании перепада давления газа на входе и

выходе счетчика в поступательное движение встроенных гибких газонепроницаемых диафрагм,

образующих измерительные камеры. Возвратно-поступательное движение диафрагм измерительного

механизма преобразуется рычажно-кривошипным механизмом во вращательное движение и через

приводной вал или магнитную муфту передаётся на отсчетное устройство.

4 КОМПЛЕКТНОСТЬ

Комплект поставки счетчиков приведен в таблице 3.

Таблица 3 – Комплектность счетчиков

Наименование

Обозначение

Количество

Счетчик газа объемный диафрагменный ПУЛЬСАР

согласно заказу

1 шт.

Руководство по эксплуатации, совмещенное с паспортом

ЮТЛИ.407279.001-00 РЭ

Комплект монтажных частей и принадлежностей

по заказу

5 МЕРЫ БЕЗОПАСНОСТИ

5.1 Монтаж и обслуживание счетчиков должны выполнять только специализированные организации,

имеющие разрешение на данный вид деятельности.

5.2 Безопасность эксплуатации счетчиков обеспечивается выполнением требований разделов 6 и 7

настоящего руководства.

5.3 Самостоятельная установка, разборка и проведение ремонтных работ счетчиков ЗАПРЕЩЕНЫ!

5.4 Запорная арматура должна находиться перед счетчиками.

5.5 В случае обнаружения каких-либо неисправностей в работе счетчика или появления запаха газа

следует немедленно перекрыть кран подачи газа и вызвать аварийную газовую службу.

6 УСТАНОВКА И ЭКСПЛУАТАЦИЯ

Внимание! Опрессовку системы избыточным давлением производить до установки счетчика!

6.1 Все работы по монтажу, демонтажу и устранению дефектов счетчика должны выполняться при

отсутствии давления газа в газопроводе, где установлен счетчик!

6.2 Счетчик рекомендуется устанавливать в хорошо проветриваемом помещении или на открытом

воздухе под навесом или в специальном коробе, исключающем механические повреждения, попадание прямых

солнечных лучей и атмосферных осадков. При установке и размещении счетчиков следует руководствоваться

требованиями СП 42-101-2003.

6.3 Счетчик устанавливается только в вертикальном положении штуцерами вверх в разрыве газопровода

в месте, удобном для считывания показаний в следующей последовательности:

- перед установкой счетчика произвести очистку газопровода от загрязнений и окалины;

- извлечь счетчик из упаковки непосредственно перед его монтажом. Проверить комплектность по

настоящему паспорту, целостность пломб, сведения о поверке. В случае повреждения пломб завода

изготовителя и поверителя или отсутствия сведений о поверке счетчик к эксплуатации не допускается;

- произвести внешний осмотр и убедиться в целостности корпуса и счетного устройства счетчика;

- счетчик присоединить к газопроводу через уплотнительную прокладку, при этом направление стрелки

на корпусе должно совпадать с направлением потока газа в газопроводе. Запорная арматура в газопроводе

должна располагаться по потоку перед счетчиком;

- при запуске обеспечить плавное заполнение счетчика газом, медленно открывая кран, установленный

перед счетчиком. Подача газа при запуске должна проводиться при давлении в газопроводе не более 2,3 кПа;

- проверить соединения на отсутствие утечки газа методом обмыливания.

Внимание! Запрещается приваривать к газопроводу переходные патрубки в сборе со счетчиком!

6.4 Рекомендуется установка газового фильтра на газопровод перед счетчиком.

6.5 Счетчик не должен испытывать нагрузок от газопровода (изгиб, сжатие, растяжение).

6.6 Не допускается установка счетчика в зоне нагрева свыше 60 ˚С и возможного контакта с открытым

огнем и струями пара.

6.7 После установки счетчика проведение сварочных работ на газопроводе, где установлен счетчик, не

допускается.

6.8 После установки и опломбирования счетчика в настоящем руководстве в разделе 14 уполномоченной

организацией должна быть сделана запись о вводе счетчика в эксплуатацию.

6.9 Запрещается эксплуатация счетчика на расходе, превышающем максимально допустимый (указан в

таблице 1).

7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

7.1 Счетчики специального технического обслуживания не требуют.

7.2 Наружные поверхности счетчиков необходимо содержать в чистоте. Для ухода за поверхностями

счетчика допускается использование мыльного раствора и других моющих средств. Запрещается протирать

поверхности счетчиков бензином, керосином и растворителями различных марок.

8 МЕТОДЫ И СРЕДСТВА ПОВЕРКИ

8.1 Счетчик газа объемный диафрагменный ПУЛЬСАР подлежит обязательной поверке, согласно

МЦКЛ.0343.МП «ГСИ. Счетчики газа диафрагменные ПУЛЬСАР. Методика поверки».

8.2 Межповерочный интервал – 6 лет.

9 ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ И УТИЛИЗАЦИЯ

9.1 Счетчики в упаковке предприятия-изготовителя следует транспортировать любым видом транспорта в

крытых транспортных средствах на любые расстояния. Во время транспортирования и погрузочно-

разгрузочных работ транспортная тара не должна подвергаться резким ударам и прямому воздействию

атмосферных осадков и пыли. Способ укладки транспортной тары на транспортирующее средство должен

исключать их перемещение. Перевозку счетчиков воздушным транспортом допускается осуществлять только в

отапливаемых герметизированных отсеках.
