Изм
Лист
№ до
кум.
Подп.
Дата
ПДЕК.407223.002
РЭ
Лист
Инв.№ подл.
Подп. и дата
Подп. и дата
Взам. инв.№
Инв.№ дубл.
Приложение А
(обязательное)

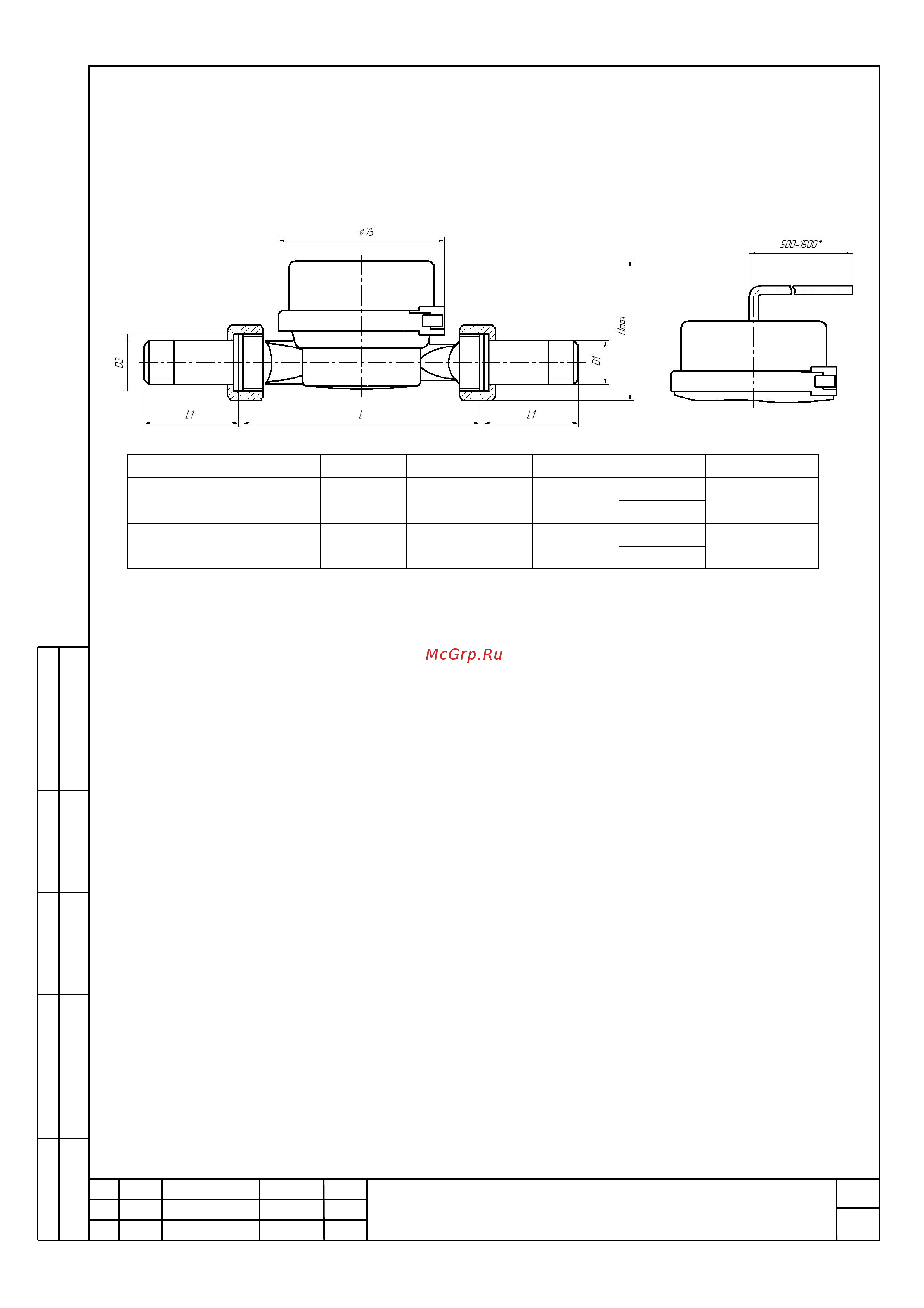

Габаритные и присоединительные размеры счетчиков воды СХВ, СГВ
Рис. 1 Рис. 2
Обозначение Ду, мм D1 D2 L, мм L1, мм Hmax, мм
30
СХВ-15, СГВ-15
СХВ-15Д, СГВ-15Д
15 G1/2 G3/4 110
35
75
38 СХВ-20, СГВ-20
СХВ-20Д, СГВ-20Д
20 G3/4 G1 130
45
78
Рис. 2 для счетчиков с дистанционным съемом показаний
* - длина шнура может устанавливаться по заказу потребителя
10
