Гарантийный срок эксплуатации счётчика — 72 месяца со дня ввода

в эксплуатацию, но не более 74 месяцев с даты производства.

Изготовитель не принимает рекламации:

• в случае наличия любых механических повреждений,

• если отказ счётчика произошел по вине покупателя из-за нарушений правил

эксплуатации.

9. МОНТАЖ, ПОДГОТОВКА К РАБОТЕ И ЭКСПЛУАТАЦИЯ

Перед установкой счётчика необходимо провести внешний осмотр и убедиться

в целостности защитного стекла и индикаторного устройства. Проверить

комплектность и наличие в паспорте клейма поверителя метрологической службы

(см. раздел 16).

Защитное стекло установлено на защёлках. При попытке несанкционированного

открывания крышки защёлки разрушаются. Эксплуатация счётчика с нарушенным

креплением защитного стекла, а также с просроченной датой периодической

поверки не допускается.

Во вновь вводимую водопроводную систему или замены некоторой части

трубопровода счётчик необходимо устанавливать только после промывки

системы водой и пуска ее в эксплуатацию. На данный период рекомендуется

вместо счётчика устанавливать вставку-заменитель соответствующей счётчику

длины.

Для защиты счётчика от воздействия твёрдых частиц, содержащихся в воде,

рекомендуется до счётчика устанавливать механический или магнитно-

механический фильтр и шаровой кран.

Требования по прямым участкам трубопровода удовлетворяются длиной

стандартных присоединительных штуцеров.

При монтаже необходимо:

- подводящую часть трубопровода тщательно очистить от грязи и окалины;

- установить переходники (штуцеры с гайками) в трубопровод;

- счётчик установить между штуцерами через прокладки так, чтобы направление

потока воды соответствовало направлению стрелки на корпусе, затянуть

гайки.

Внимание! При установке не допускать перекосов соединительных деталей

и значительных усилий при затягивании резьбовых соединений. Момент затяжки

гайки с установленной прокладкой должен быть не более 40 Нм (4 кгс-м)

(использовать ключ динамометрический ГОСТ Р 51254-99).

- вк

лючить воду и проконтролировать герметичность соединений,

опломбировать счётчик;

- развернуть индикаторное устройство в удобное для считывания положение.

Для обеспечения условий поверки счётчика на месте эксплуатации

с использованием переносных поверочных установок рекомендуется водомерный

узел компоновать по приведенной схеме.

При эксплуатации необходимо соблюдать следующие основные условия,

обеспечивающие нормальную работу счётчика:

- монтаж счётчика должен быть выполнен в соответствии с рекомендациями

настоящего раздела;

- в трубопроводе должно быть обеспечено отсутствие гидравлических ударов;

- не допускается эксплуатация счётчиков в местах, где они могут оказаться

погружёнными в воду.

При установке (снятии) счётчика на трубопровод в настоящем паспорте должна

быть сделана соответствующая запись в разделе 14 настоящего паспорта.

Индикаторное устройство (верхнюю пластиковую часть счётчика) можно

вращать на 360°.

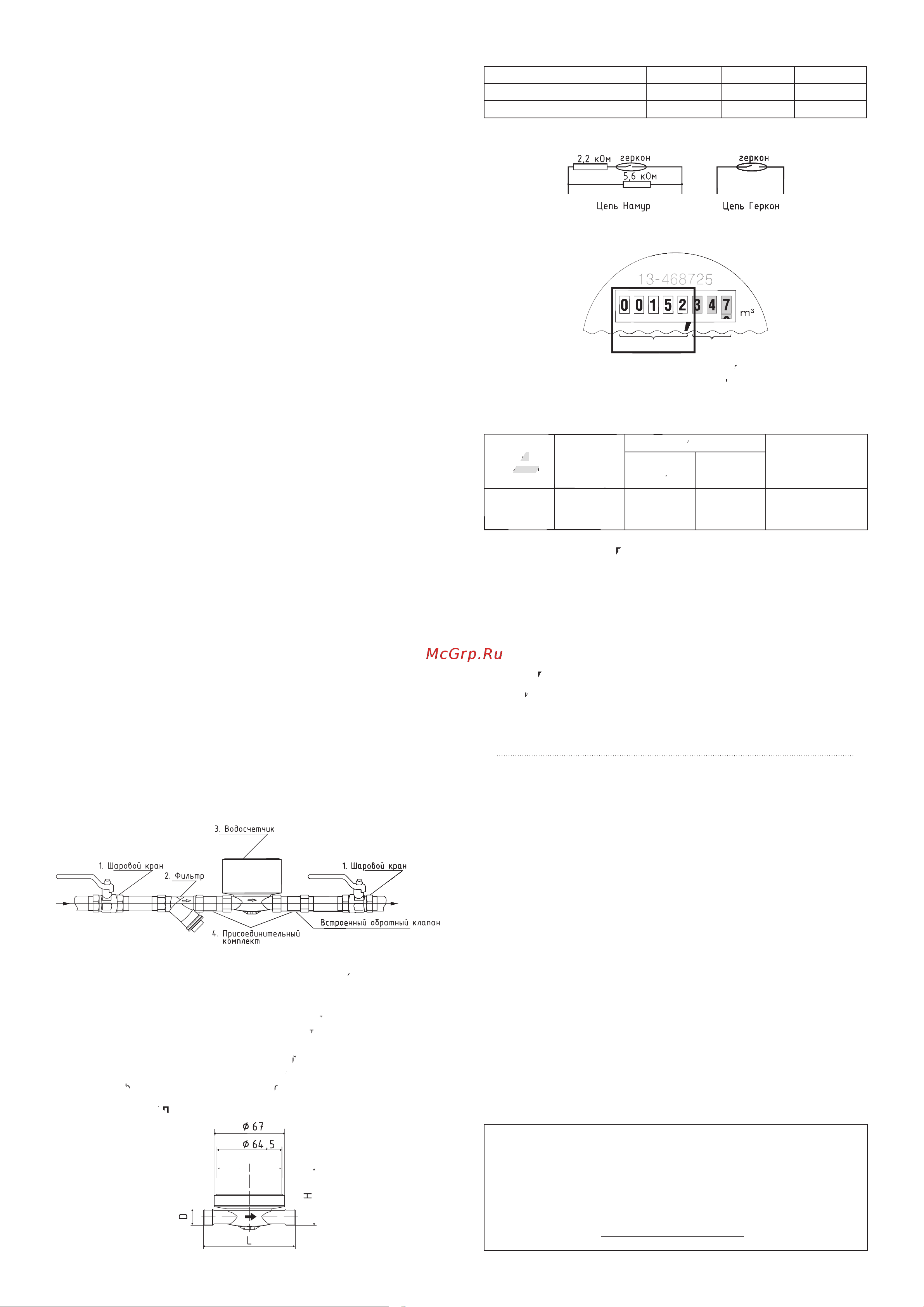

Рекомендуемая схема водомерного узла:

1. Кран шаровой. 2. Фильтр. 3. Водосчётчик. 4. Присоединительный комплект.

10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Наружные поверхности счётчика необходимо содержать в чистоте.

Периодически проводить внешний осмотр счётчика. При утечке воды

(появление капель в местах соединения штуцеров с корпусом) необходимо

вызвать представителя организации, установившей счётчик.

При загрязнении защитного стекла индикаторного устройства его следует

протирать салфеткой, смоченной мыльным раствором.

11. ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Тип счётчика L, мм Н, мм D, дюйм

WFK2...D080, WFW2...D080

80 69 3/4

WFK2...D110,WFW2...D110

110 69 3/4

12. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ УСТРОЙСТВ УДАЛЕННОГО СЧИТЫВАНИЯ

13. СНЯТИЕ ПОКАЗАНИЙ

метры кубические литры

Снимать показания счётчика воды следует в метрах кубических (первые пять

цифр до запятой на белых числовых роликах). Литры кубические (три цифры

справа после запятой на красных числовых роликах) в показаниях не учитываются.

14. СВЕДЕНИЯ ОБ УСТАНОВКЕ И СНЯТИИ СЧЁТЧИКА

Дата

установки

Дата снятия

Наработка, м

Организация и

подпись лица,

производящего

установку (снятие)

Начало

эксплуатации

Окончание

эксплуатации

15. ОТМЕТКА О ПРОДАЖЕ

Дата продажи «___»_____________20___г.

штамп магазина

Продавец _______________________

16. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Счётчик воды крыльчатый, заводской номер ______________________________

для холодной воды:

WFK20.D080 

WFK24.D080 

WFK20.D110 

WFK24.D110 

для горячей воды:

WFW20.D080 

WFW24.D080 

WFW20.D110 

WFW24.D110 

соответствует требованиям ГОСТ Р 50601, ГОСТ Р 50193 и технических условий

ТУ 4213-001-817331698-2013, признан годным и допущен к эксплуатации.

Дата изготовления

«___»________________20_____г.

Контролер ОТК _________________________________________ м.п.

17. СВИДЕТЕЛЬСТВО О ПОВЕРКЕ

Дата первичной поверки «___»________________20_____г.

Поверитель м.п.

Дата поверки «___»________________20_____г.

Поверитель м.п.

Дата поверки «___»________________20_____г.

Поверитель м.п.

ВНИМАНИЕ!

Сохраняйте паспорт прибора в течение всего периода эксплуатации.

Без паспорта прибор не регистрируется и не принимается

на гарантийное обслуживание!

По всем вопросам эксплуатации счетчика воды обращайтесь

в монтажную компанию. Также см. информацию на сайте

http://www.i-bs.ru/vopros-otvet/.
