Electrolux НС-1412593 Инструкция онлайн

Блок управления Transformer digital INVERTER для

обогревателей электрических бытовых конвекционного

типа. Модель: ECH/TUI3.1

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Используемые обозначения

Требования, несоблюдение которых может привести к серьезному повреждению

оборудования, тяжелой травме или летальному исходу.

Примечание:

1. Если поврежден кабель питания, он должен быть заменен производителем

или авторизованной сервисной службой или другим квалифицированным

специалистом, во избежание серьезных травм;

2. Производитель оставляет за собой право без предварительного уведомления

покупателя вносить изменения в конструкцию, комплектацию или технологию

изготовления изделия с целью улучшения его свойств;

3. В тексте и цифровых обозначениях инструкции могут быть допущены опечатки;

4. Если после прочтения инструкции у вас останутся вопросы по эксплуатации

прибора, обратитесь к продавцу или в специализированный сервисный центр

для получения разъяснений;

5. На изделии присутствует этикетка, на которой указаны технические характери-

стики идругая полезная информация о приборе.

Правила безопасности

При эксплуатации любого прибора необходимо соблюдать основные меры безо-

пасности. Для снижения риска возникновения пожара, поражения электрическим

током, несчастных случаев или имущественного ущерба:

• перед началом эксплуатации блока управления внимательно прочтите руко-

водство и храните его в доступном месте;

• используйте блок только при напряжении, которое указано в паспортной

табличке;

• не подключайте прибор к источнику питания до полной сборки и регулировки;

• не используйте прибор со скрученным шнуром питания, это может привести к

перегреву инесчастным случаям;

• при чистке прибора не используйте абразивные моющие средства. Очищайте

его влажной тряпкой (не мокрой), смоченной горячей мыльной водой. Всегда

отключайте прибор от сети перед очисткой;

• не рекомендуется использовать шнур-удлинитель;

• не вынимайте штепсельную вилку из розетки до выключения прибора;

• вынимая штепсельную вилку из розетки, не тяните за провод — держитесь за

саму вилку;

• если прибор не используется, отключите его от сети;

• не прячьте провод под ковровое покрытие не кладите сверху коврики, ковро-

вые дорожки и т.п. Расположите провод так, чтобы не споткнуться об него;

• используйте данный прибор только по прямому назначению в соответствии с

данным руководством. Любое другое использование нерекомендуется произ-

водителем и может привести кпожару, поражению электрическим током или

несчастному случаю;

• этот прибор предназначен только для домашнего использования, нерекомен-

дуется использовать его в промышленных целях.

• Прибор не предназначен для использования лицами (включая детей) с пони-

женными физическими, сенсорными или умственными способностями или

при отсутствии у них жизненного опыта или знаний, если они не находятся под

присмотром или не проинструктированы об использовании прибора лицом,

ответственным за их безопасность. Дети должны находиться под присмотром

для недопущения игр с прибором.

Назначение прибора

Блок управления электрическим конвектором предназначен для использования с

моделями отопительных модулей Electrolux Transformer system. Блок поставляется

в собранном виде. Обогреватель вместе с блоком управления эффективно рабо-

тает в помещениях со средним уровнем теплоизоляции и выше.

Инверторный блок управления конвектора, измеряя температуру специальным

высокочувствительным датчиком, плавно изменяет мощность нагревательного

элемента не только в зависимости от текущей температуры, но и от скорости её

изменения. Датчик реагирует на температурные изменения с точностью до 0,1

˚С. Для поддержания установленной температуры нагревательному элементу не

нужно периодически включаться на полную мощность и выключаться.

Устройство блока управления

Рис. 1 Блок управления

1. Панель управления

2. Фиксатор блока управления

3. Настенное крепление для датчика Bullet

Sensor.

Использование инверторного блока управ-

ления обеспечивает экономию электроэнер-

гии в 3 раза.

Рис. 2 Панель управления

1. Кнопка Включения/Выключения

2. Кнопка Включения/Выключения функции

«Открытое окно»

3. Кнопка ОК — подтверждение команды,

MENU — переход в меню настроек

устройства

4. Кнопка MODE — переключение между

температурными режимами (Comfort,

Eco, Anti-Frost), — навигация в меню,

шаг назад

5. и 6. Увеличение и уменьшение температу-

ры без дальнейшего обязательного под-

тверждения, навигация в меню, блокиро-

вание и разблокирование управления

7. Дисплей

Значение иконок на дисплее

— Индикация температурного режима Comfort

— Индикация температурного режима ECO

— Индикация температурного режима Anti-Frost

— Индикация функции Открытое окно

— Индикация функции Timer Off (на выключение)

— Индикация режима нагрева Авто

— Индикация режима нагрева Пользователский

— Индикация ступеней мощности нагрева

— Индикация работы по расписанию

— Индикация работы Wi-Fi

— Индикация Блокировки управления

— Индикация Разблокировки управления

— Индикация целевой температуры

Краткое руководство по работе с прибором

Подготовка к работе

1. Осторожно извлеките устройство из картонной коробки.

2. Перед эксплуатацией желательно удалить защитную пленку с панели

управления.

3. Установите блок управления на обогреватель, используя инструкцию, кото-

рая приведенаниже.

4. Не включайте блок управления в сеть до установки его на обогреватель.

5. После установки блока управления включите его в розетку.

6. Не рекомендуется использовать одну и ту же электрическую розетку для

одновременного включения в нее обогревателя и другого электрического

прибора высокой мощности.

Установка блока управления:

1. Поднесите блок управле-

ния к конвектору.

2.Вставьте разъем электро-

подключения («папа») на

блоке управления в соответ-

ствующий разъем («мама») на

конвекторе. Обратите внима-

ние, что он может быть встав-

лен только в одном поло-

жении, когда специальная

защелка находится справа.

Убедитесь, что соединение

надежно и разъем блока управления полностью закреплен в конвекторе.

Если разъем вставлен доконца, то должен раздаться щелчок.

3. Закрепите нижнюю часть блока управления на задней крышке конвектора,

вставив направляющие выступы в соответствующие пазы наконвекторе.

4. Вставьте фиксатор блока управления в соответствующий паз наконвекторе

таким образом, чтобы он оказался полностью утоплен. Убедитесь, что

между блоком управления и задней крышкой конвектора нетщелей.

5. Дополнительно закрепите блок управления на конвекторе с помощью

винта (входит в комплект).

70 mm

min.

100 mm

min.

100 mm

min.

100 mm

min.

6. При настенной установке конвек-

тора необходимо вертикально устано-

вить держатель Bullet Sensor с помо-

щью самореза и дюбеля на стене спра-

ва от блока управления как указано на

рис. 5.

7. Освободить датчик Bullet Sensor

от шнура электропитания.

8. Установить датчик Bullet Sensor

на настенный держатель.

Убедитесь в том, что фиксация разъемов электроподключения произошла.

Ф.И.О. покупателя: ....................................................................................................................

........................................................................................................................................................

Адрес:

...........................................................................................................................................

........................................................................................................................................................

Телефон:

.......................................................................................................................................

Код заказа: ...................................................................................................................................

Дата ремонта: .............................................................................................................................

Сервис-центр:...............................................................................................................................

Мастер:.........

................................................................................................................................

Ф.И.О. покупателя: ....................................................................................................................

........................................................................................................................................................

Адрес:

...........................................................................................................................................

........................................................................................................................................................

Телефон:

.......................................................................................................................................

Код заказа: ...................................................................................................................................

Дата ремонта: .............................................................................................................................

Сервис-центр:...............................................................................................................................

Мастер:.........

................................................................................................................................

Подробная информация о сервисных центрах, уполномоченных осущест-

влять ремонт и техническое обслуживание изделия, прилагается отдельным

списком и/или находится на сайте. Претензии принимает уполномоченная

организация.

Производитель оставляет за собой право вносить изменения в конструкцию,

комплектацию или технологию изготовления изделия с целью улучшения

его технологических характеристик.

Такие изменения вносятся в изделие без предварительного уведомления

Покупателей и не влекут за собой обязательств по изменению/улучшению

ранее выпущенных изделий.

Убедительно просим Вас во избежание недоразумений до установки/эксплуа-

тации изделия внимательно изучить его инструкцию по эксплуатации.

Запрещается вносить в Гарантийный талон какие-либо изменения, а также

стирать или переписывать какие-либо указанные в нем данные.

Срок действия гарантии

Настоящая гарантия имеет силу, если Гарантийный талон правильно/четко

заполнен и в нем указаны: наименование и модель изделия, его серийные

номера, дата продажи, а также имеется подпись уполномоченного лица

и штамп Продавца.

Гарантийный срок на блок управления для обогревателей электрических

бытовых конвекционного типа составляет 36 (тридцать шесть) месяцев со дня

продажи Покупателю.

Действительность гарантии

Настоящая гарантия действительна только на территории РФ на

изделия, купленные на территории РФ. Гарантия распространяется на

производственный или конструкционный дефект изделия. Настоящая

гарантия включает в себя выполнение уполномоченным сервисным центром

ремонтных работ и замену дефектных деталей изделия в сервисном центре

или у Покупателя (по усмотрению сервисного центра). Гарантийный ремонт

изделия выполняется в срок не более 45 (сорока пяти) календарных дней.

Настоящая гарантия не дает права на возмещение и покрытие ущерба,

происшедшего в результате переделки и регулировки изделия, без пред-

варительного письменного согласия изготовителя, с целью приведения его

в соответствие с национальными или местными техническими стандартами

и нормами безопасности. Также обращаем внимание Покупателя на то,

что в соответствии с Жилищным Кодексом РФ Покупатель обязан согласо-

вать монтаж купленного оборудования с эксплуатирующей организацией

и компетентными органами исполнительной власти субъекта Российской

Федерации. Продавец и Изготовитель не несут ответственность за любые

неблагоприятные последствия, связанные с использованием Покупателем

купленного изделия надлежащего качества без утвержденного плана монта-

жа и разрешения вышеуказанных организаций.

НАСТОЯЩАЯ ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА:

• периодическое обслуживание и сервисное обслуживание изделия (чистку,

замену фильтров);

• любые адаптации и изменения изделия, в т. ч. с целью усовершенствования

и расширения обычной сферы его применения, которая указана в Инструкции

по эксплуатации изделия, без предварительного письменного согласия изго-

товителя.

НАСТОЯЩАЯ ГАРАНТИЯ НЕ ПРЕДОСТАВЛЯЕТСЯ В СЛУЧАЯХ:

• если будет полностью/частично изменен, стерт, удален или будет неразбор-

чив серийный номер изделия;

• использования изделия не по его прямому назначению, не в соответствии с

его Инструкцией по эксплуатации, в том числе, эксплуатации изделия с пере-

грузкой или совместно со вспомогательным оборудованием, не рекомендуе-

мым Продавцом (изготовителем);

• наличия на изделии механических повреждений (сколов, трещин, и т. д.),

воздействий на изделие чрезмерной силы, химически агрессивных веществ,

высоких температур, повышенной влажности/запыленности, концентрирован-

ных паров, если что-либо из перечисленного стало причиной неисправности

изделия;

• ремонта/наладки/инсталляции/адаптации/пуска в эксплуатацию изделия

не уполномоченными на то организациями/лицами;

• стихийных бедствий (пожар, наводнение и т. д.) и других причин, находящихся

вне контроля Продавца (изготовителя) и Покупателя, которые причинили вред

изделию;

• неправильного подключения изделия к электрической, газовой или водопро-

водной сети (в т. ч. невыполнение требований раздела Монтаж Инструкции по

эксплуатации), а также неисправностей (несоответствия рабочим параметрам

и безопасности) электрической, газовой или водопроводной сети и прочих

внешних сетей;

• дефектов, возникших вследствие попадания внутрь изделия посторонних

предметов, жидкостей, насекомых и продуктов их жизнедеятельности, и т. д.;

• неправильного хранения изделия;

• необходимости замены расходных материалов: ламп, фильтров, элемен-

тов питания, аккумуляторов, предохранителей, а также стеклянных/фарфоро-

вых/матерчатых и перемещаемых вручную деталей и других дополнительных

быстроизнашивающихся/сменных деталей (комплектующих) изделия, которые

имеют собственный ограниченный период работоспособности, в связи с их

естественным износом, или если такая замена предусмотрена конструкцией

и не связана с разборкой изделия;

• дефектов системы, в которой изделие использовалось как элемент этой

системы.

Покупатель-потребитель предупрежден о том, что в соответствии с п.11

«Перечня непродовольственных товаров надлежащего качества, не подле-

жащих возврату или обмену на аналогичный товар другого размера, формы,

габарита, фасона, расцветки или комплектации» Пост. Правительства

РФ от 19.01.1998 № 55 он не вправе требовать обмена купленного изде-

лия в порядке ст. 25 Закона «О защите прав потребителей» и ст. 502 ГК РФ.

С момента подписания Покупателем Гарантийного талона считается, что:

• вся необходимая информация о купленном изделии и его потребительских

свойствах в соответствии со ст. 10 Закона «О защите прав потребителей» пре-

доставлена Покупателю в полном объеме;

• Покупатель получил Инструкцию по эксплуатации купленного изделия

на русском языке и ......................................................................

........................................................................................................

..............................................................................................................

......................................................................................................

• Покупатель ознакомлен и согласен с условиями гарантийного

обслуживания/особенностями эксплуатации купленного изделия;

• Покупатель претензий к внешнему виду/ комплектности/

......................................................................................

купленного изделия не имеет.

Покупатель:

Подпись:

Дата:

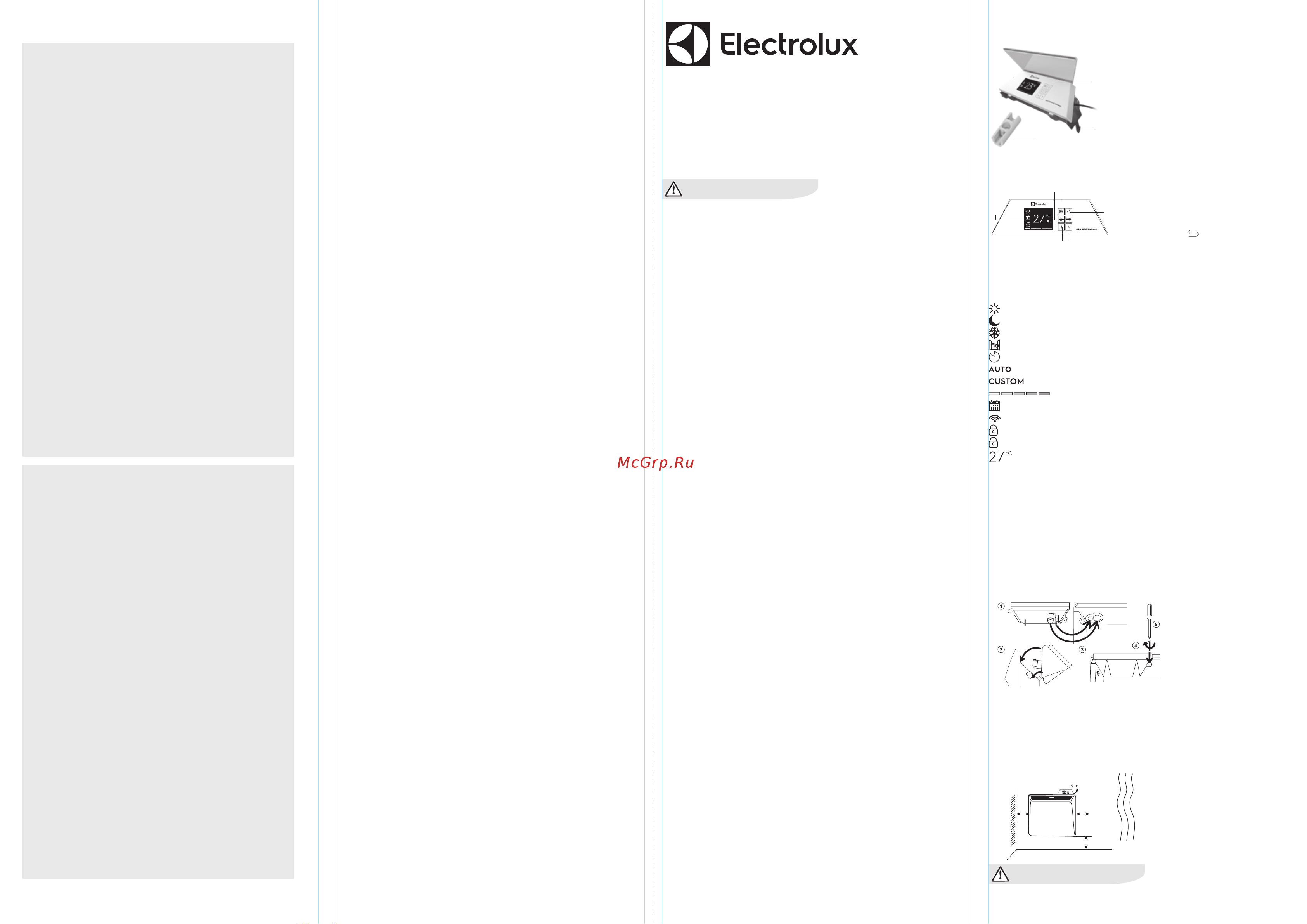

Рис. 3 Схема установки

(ес ли из де лие про ве ря лось в при сут ствии По ку па те ля, на пи сать «ра бо те»)

Electrolux НС-1412593 Инструкция онлайн

Похожие устройства
