ДЕКАСТ СТВХ-150 "СТРИМ" Класс "С" (13370) 711-150-01 Образец паспорта СТВХ СТРИМ онлайн

ДЕКАСТ СТВХ-150
10 Сведения о приемке
Счетчик воды _________________________________заводской №____________________соответствует
техническим условиям ДКСТ.407223.001ТУ и признан годным к эксплуатации.
Радиационный контроль пройден.
Дата изготовления
Дата ввода в эксплуатацию «____» _____________202__ г.
Ответственное лицо за ввод в эксплуатацию____________
11 Сведения о поверке
Счетчик на основании результатов первичной поверки признан годным и допущен к эксплуатации.
Поверитель _____________________
М.П. (подпись)
Поверка выполнена
12 Сведения о периодической поверке
Дата поверки
Результаты поверки
МПИ
Знак поверки
13 Габаритные и присоединительные размеры
Схематическое изображение счетчика показано на рис. 1, габаритные и присоединительные размеры
приведены в таблице 6.

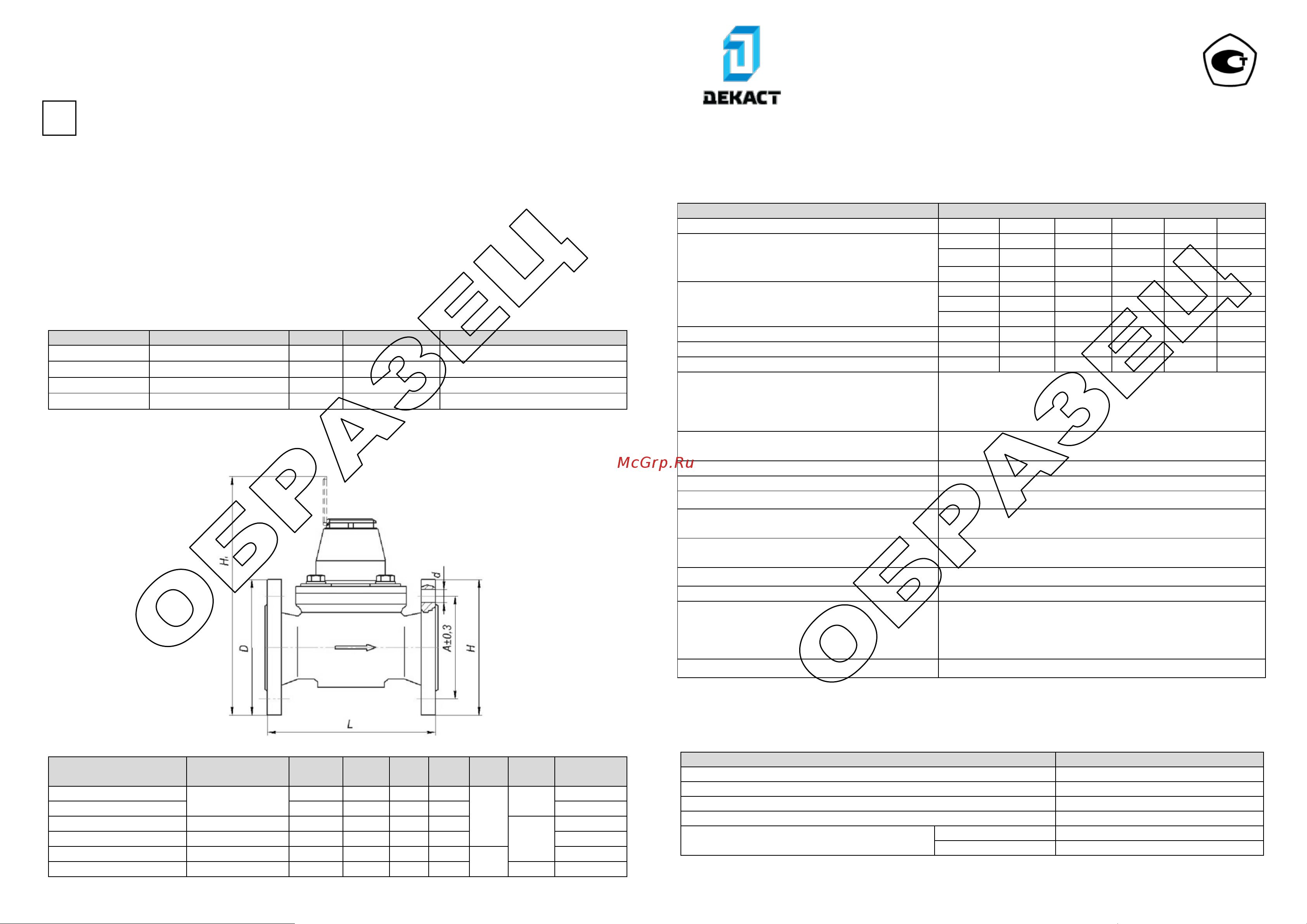

Рисунок 1 – схематическое изображение счетчика.
Таблица 6 – габаритные и присоединительные размеры счетчиков.
Модификация
счетчика Декаст
Монтажная
длина L, мм
Н,
мм
H1,
мм
D,
мм
А,
мм
d,
мм
Кол,
шт.
Масса, кг
СТВХ «СТРИМ» - 50
200
257
330
165
125
18
4
13
СТВХ «СТРИМ» - 65
267
340
187
145
14,5
СТВХ «СТРИМ»– 80
225
280
350
200
160
8
15,5
СТВХ «СТРИМ»– 100
250
287
365
220
180
18,5
СТВХ «СТРИМ»– 150
300
350
425
285
240
23
44
СТВХ «СТРИМ» - 200
350
360
460
340
295
12(8)
62,0
ООО «ДЕКАСТ»
СЧЕТЧИКИ ХОЛОДНОЙ И ГОРЯЧЕЙ ВОДЫ ТУРБИННЫЕ
ДЕКАСТ СТВХ «СТРИМ»
ПАСПОРТ (РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ)
ДКСТ.407223.002ПС (ред. 01) 88665-23
1 Общие сведения об изделии
Счетчики холодной воды турбинные Декаст СТВХ «СТРИМ» (далее по тексту – счетчики)
предназначены для измерения объема питьевой воды по СанПиН 2.1.3684-21, воды в жилых домах, а также в
промышленных зданиях при учетных операциях.
2 Технические и метрологические характеристики
Технические и метрологические характеристики приведены в таблице 1.
Таблица 1 – технические и метрологические характеристики счетчиков.
Наименование параметра
Значение параметра
Диаметр условного прохода, Ду
50
65
80
100
150
200
Минимальный расход q
min
, м
3
/ч:
Метрологический класс В
0,40
0,45
0,60
0,90
2,00
4,00
Метрологический класс С*
0,25
0,38
0,40
0,64
1,00
1,57
Переходный расход qt, м
3
/ч:
Метрологический класс В
0,80
1,00
1,00
1,80
4,00
6,00
Метрологический класс С*
0,40
0,64
0,64
1,00
1,60
2,52
Номинальный расход qn, м
3
/ч
50,00
60,00
120,00
160,00
250,00
500,00
Максимальный расход qmax, м
3
/ч
100,00
120,00
240,00
320,00
500,00
1000,00
Порог чувствительности, м
3
/ч, не более
0,08
0,12
0,12
0,25
0,35
0,80
Пределы допускаемой относительной
погрешности, %, в диапазонах расходов:
- от q
min
до q
t
5
- свыше q
t
до q
max
2
Цена деления контрольной шкалы
индикаторного устройства, м
3
0,001; 0,01 (0,0001 по заказу)
Диапазон температур измеряемой среды, °С
от +5 до +50
Номинальное давление, МПа
1,6
Потеря давления при q
max
, МПа, не более
0,1
Степень защиты от пыли и влаги по ГОСТ
14254
IP68
Среднее время наработки
на отказ, час, не менее
110000
Средний срок службы, лет, не менее
12
Емкость счетного механизма, м
3
999999; 9999999
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
от 5 до 50
от 5 до 100
от 84 до 110
Защита от внешнего магнитного поля
есть
* - соответствие счетчика метрологическому классу С указывается в п. 10. В случае отсутствия указания
метрологического класса, счетчик соответствует метрологическому классу В.
2.1 Импульсный выход счетчика Декаст СТВХ «СТРИМ» ДГ соответствует требованиям ГОСТ 26.013.
Характеристики указаны в таблице 2.
Таблица 2 – характеристики импульсного выхода.
Наименование параметра
Значение параметра
Тип сигнала
Импульсный
Амплитуда напряжения импульсов, В
до 50
Максимальный коммутируемый ток через контакты, мА
100
Частота замыкания контактов, Гц, не более
1
Цена одного импульса, л
Ду50-100
100
Ду150-200
1000
2.2 Для исполнения МИД Р дистанционная передача показаний осуществляется модулем импульсов и
данных МИД Р.
Характеристики модуля МИД Р указаны в таблице 3.
✓
