Лист № 2

Всего листов 7

Генеральный директор ООО «Декаст» А.М. Бондарев

Ведущий инженер отдела 208 ФГБУ «ВНИИМС» Д.П. Ломакин

Счетчики изготавливаются в следующих модификациях:

Декаст

(ДГ1) – герконовый датчик (1 или 2) расположен в корпусе

счетного механизма, импульсный выход реализован по схеме

«сухой контакт»;

(ДГ2) – герконовый датчик (1 или 2) съемный, импульсный

выход реализован по схеме «сухой контакт»;

(ДГ3) – герконовый датчик (1 или 2) расположен в корпусе

счетного механизма, импульсный выход реализован по схеме

параллельно-последовательного резистивного делителя;

(МИД) – модификации со счетным механизмом, оснащенным

дисковым стрелочным указателем и технологическими

посадочными креплениями для установки модуля

дистанционной передачи измеренного объема и данных о работе

прибора посредством:

- (МИД Р) – радиоинтерфейса (LoRaWAN, NB-IoT и др.);

- (МИД И) – импульсного выхода, реализованного по схеме

«открытый коллектор»;

- (МИД RS) – протокола RS-485;

- (МИД MBus) – протокола M-Bus;

(iWAN) – исполнение с электронным блоком и с возможностью

передачи измеренного объема и данных о работе прибора

посредством:

- (iWAN Р) – радиоинтерфейса (LoRaWAN, NB-IoT и др.);

- (iWAN И) – импульсного выхода, реализованного по схеме

«открытый коллектор»;

- (iWAN RS) – протокола RS-485;

- (iWAN MBus) – протокола M-Bus.

( ) – счетчик метрологического класса В;

(Класс «С») – счетчик метрологического класса С.

УК – исполнение с удлиненным корпусом;

«СТРИМ» - исполнение счетчиков с расширенным диапазоном

расходов.

ISO – исполнение счетчиков со спец. расходами

диаметр условного прохода: 40, 50, 65, 80, 100, 150, 200

(СТВХ) – счетчик турбинный холодной воды;

(СТВУ) – счетчик турбинный горячей воды.

счетчик воды

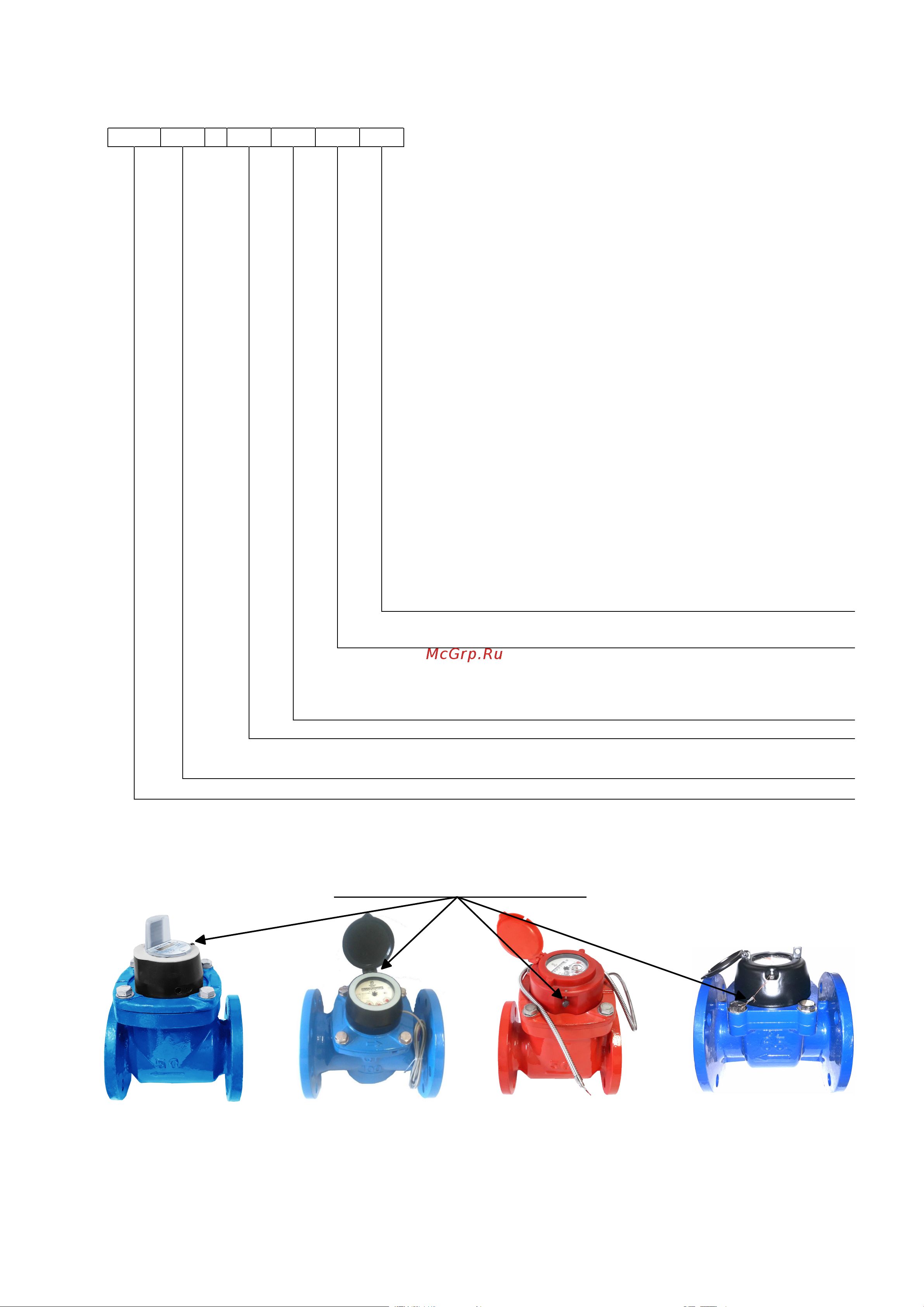

Общий вид счетчиков и схема пломбировки приведены на рисунках 1, 2.

Места нанесения знака поверки

Рисунок 1 - Общий вид счетчиков холодной и горячей воды турбинных Декаст
