7. Устранение аварийной ситуации
Если произошла протечка воды и напряжение питания насоса выключено, выполните следующие действия:
• Отключите питание блока управления переключателем «Сеть».
• Устраните причину возникновения аварии.
• Вытрете насухо датчики протечки воды.
• Включите питание блока управления переключателем «Сеть».
• Напряжение питание насоса включится и подача воды возобновится.
8. Ручное перекрытие водоснабжения
Для ручного перекрытия водоснабжения Вам достаточно подключить клеммы FUN, GND блока управления
кстандартному выключателю с фиксацией положения (схема 3). Выключатель может находиться в удобном
для Вас месте (например, в коридоре). Теперь, уходя из квартиры, для отключения водоснабжения достаточно будет
нажать на выключатель.
ВНИМАНИЕ. Запрещается подавать напряжение на клеммы FUN, GND.
ВНИМАНИЕ. Дополнительную информацию по монтажу и эксплуатации системы GIDROLOCK UNIVERSAL НА DIN-РЕЙКУ
Вы можете найти на сайте www.gidrolock.ru

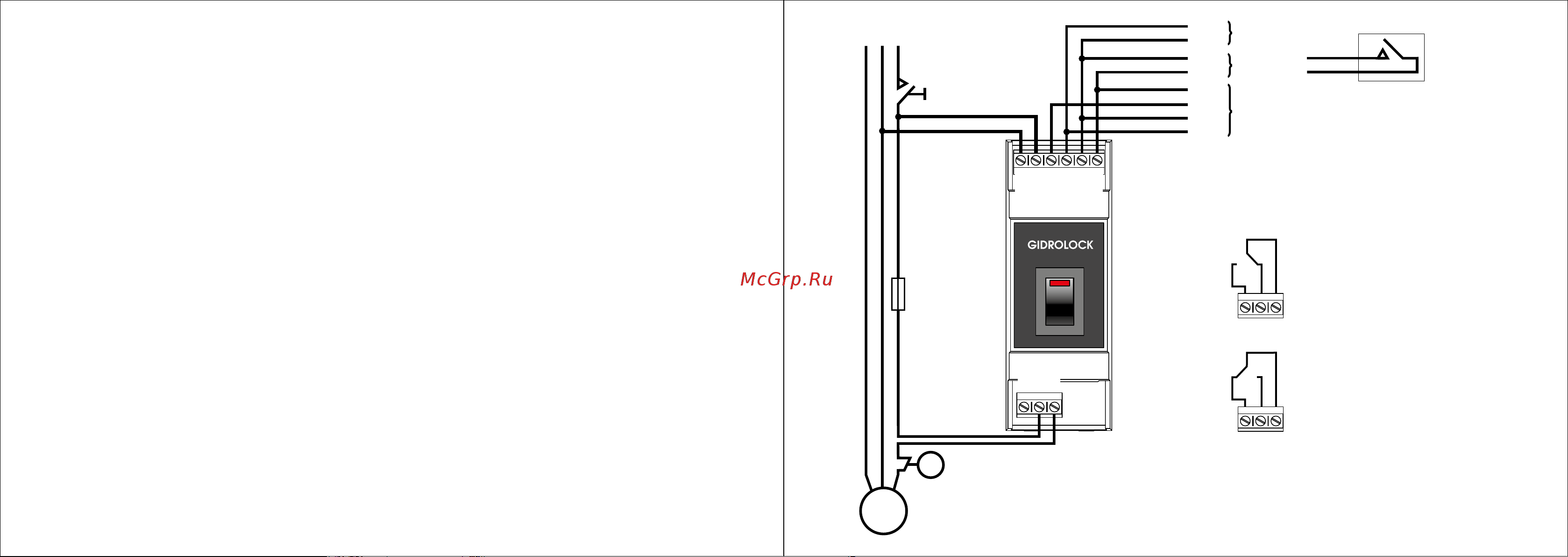

Схема 3. Подключение блока управления GIDROLOCK UNIVERSAL на DIN-рейку
к системе водоснабжения загородного дома
PE N
M
L
P
INP
Подключение датчика
протечки WSP
Сетевой
предохранитель
или защитный
автомат
Реле давления
Насос
Кнопка
включения
насоса
Внешнее
управление
Выключатель
с фиксацией положения
Подключение радиоприемника GIDROLOCK RADIO
к блоку управления GIDROLOCK UNIVERSAL НА DIN-РЕЙКУ
GND
+U1
GND
INP8
GND
FUN
FUN
Состояние реле блока управления
GIDROLOCK UNIVERSAL на DIN-рейку:
NC
~220V L
GND
COM
+U1
FAN
NO
• нормальное состояние системы
NC
COM
NO
• аварийное состояние системы
NC
COM
NO
~220V N
INP
