9

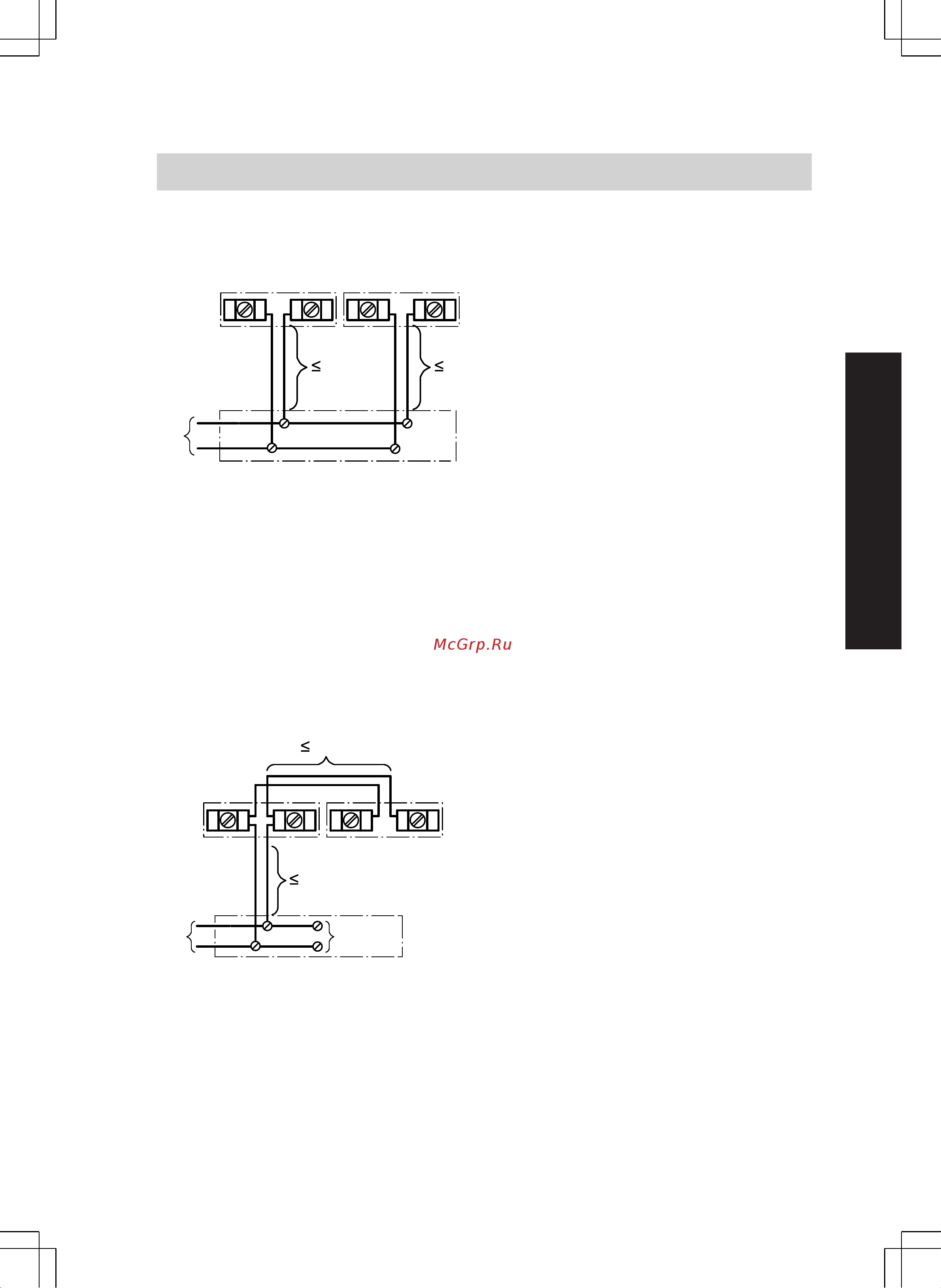

Вариант 1

C

B B

A

15 м15 м

A

К контроллеру или к концентра-

тору шины KM-BUS (подключение

см. на изображении на стр. 8)

B

Vitotrol 200A

C

Розетка (предоставляется заказ-

чиком)

■ Выполняемое заказчиком подклю-

чение через розетку:

Выполнить подключение в соответ-

ствии с рисунком.

■ Суммарная длина всех кабелей

шины KM-BUS не должна превы-

шать 50 м.

Вариант 2

A

B

D

C

B

15 м

15 м

A

К контроллеру или к концентра-

тору шины KM-BUS (подключение

см. на изображении на стр. 8)

B

Vitotrol 200A

C

Розетка (предоставляется заказ-

чиком)

D

Другие абоненты шины

Последовательность монтажа

Подключение нескольких устройств дистанционного… (продолжение)

5458 254 GUS

Монтаж
