ЭНЕРГИЯ
Акционерное Общество

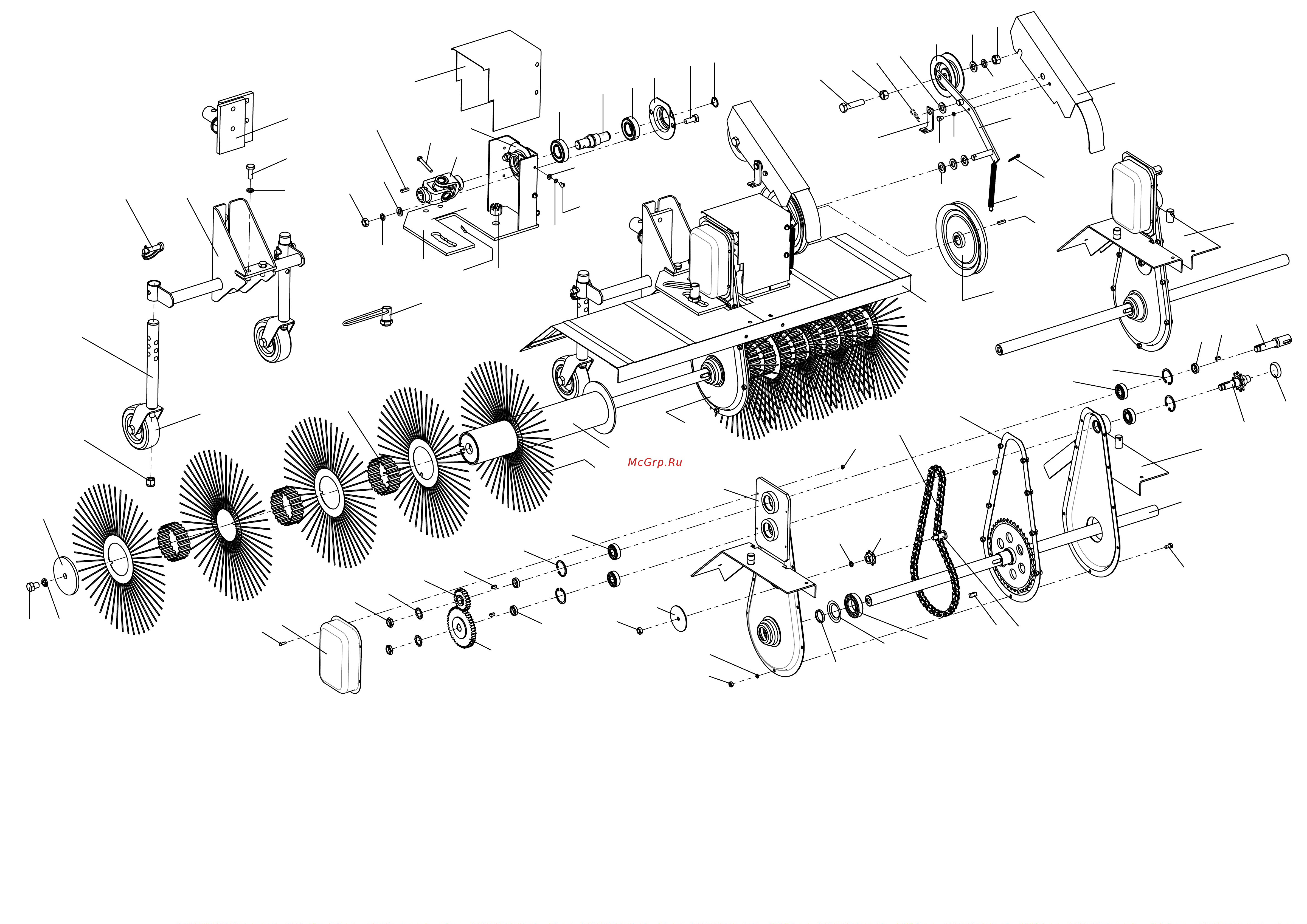

Щетка роторная ЩРМ-1 «Нева»
Основные детали и сборочные единицы.
1.1
1.2
1.3
1.12
1.11
1.16
1.14
1.13
1.10
1.9
1.8
1.7
1.5
1.4
1.6
1.20
1.21
1.17
1.15
1.28
1.27
1.26
1.25
1.24
1.23
1.22
1.21
1.15
1.18
1.29
1.19
1.30
1.31
1.32
1.22
1
6
17
22
21
20
19
18
16
14
13
12
11
10
9
2
3
4
5
8
7
24
23
14
26
25
13
27
30
29
28
15
31
23
32
1
37
36
36
35
34
44
33
42
29
36
41
40
39
38
34
5
43
45
1 - редуктор в сборе 005.14.0200-01 СБ
1.1 - вал выходной 005.14.0220 СБ
1.2 - стенка правая 005.14.0250 СБ
1.3 - стенка левая 005.14.0230 СБ
1.4 - прокладка 005.14.0201
1.5 - цепь ПР.12,7-1820-1 ГОСТ 13568
1.6 - ролик натяжителя 005.03.0123
1.7 - ось натяжителя 005.03.0122
1.8 - шестерня (z-23) 005.14.0203
1.9 - колесо зубчатое (z-46) 005.14.0204
1.10 - вал промежуточный 005.14.0202
1.11 - блок вал-звездочка 005.03.1200 СБ
1.12 - пробка 005.86.0112
1.13 - крышка 005.14.0206
1.14 - шайба 005.03.0124
1.15 - втулка распорная 005.14.0205
1.16 - тарелка 005.14.0215
1.17 - кольцо Ст-29,5-4
1.18 - шпонка 5х5х11 ГОСТ 23360
1.19 - шпонка 8х7х16 ГОСТ 23360
1.20 - подшипник 106 ГОСТ 8338
1.21 - подшипник 180202 ГОСТ 8882
1.22 - кольцо DIN472-35х1,5
1.23 - винт М4х16 ГОСТ 17473
1.24 - гайка М4 DIN985
1.25 - гайка М8 ГОСТ 5915
1.26 - гайка М6х1 DIN985
1.27 - Шайба 8.65Г ГОСТ 6402
1.28 - шайба 14 ГОСТ 11872
1.29 - болт М6х12 ГОСТ 7798
1.30 - гайка М6 ГОСТ 5915
1.31 - шайба 6.65Г ГОСТ 6402
1.32 - шпонка 6х6х18 ГОСТ 23360
2 - каркас щетки 005.14.0600 СБ
3 - щетка дисковая 78х350х2
4 - кольцо распорное 005.14.0114
5 - шайба 12.65Г ГОСТ 6402
6 - болт М12х35 ГОСТ 7798
7 - шайба 005.14.0109
8 - гайка М12 DIN985
9 - колесо SO-E 100R-C
10 - стойка 005.14.0330 СБ
11 - стопор SLPR
12 - сцепка 005.14.0310 СБ
13 - шайба 10.65Г ГОСТ 6402
14 - болт М10х25 ГОСТ 7798
15 - кронштейн 005.16.0300-03
16 - фиксатор 005.14.0180-02
17 - основание 005.14.0500-02
18 - шарнир карданный НО-5101.010
19 - кожух 005.14.0107-02
20 - вал 005.14.0105
21 - корпус 005.50.0108
22 - корпус 005.50.0108-03
23 - подшипник 180202 ГОСТ 8882
24 - гайка М10 ГОСТ 5915
25 - шайба А10 ГОСТ 11371
26 - болт М6х45 ГОСТ 7798
27 - кольцо DIN471-20х1,2
28 - шайба А6 ГОСТ 11371
29 - шайба 6.65Г ГОСТ 6402
30 - болт М6х12 ГОСТ 7798-70
31 - гайка М16 ГОСТ 5932
32 - шплинт 3,2х32 ГОСТ 397
33 - болт М12х45 ГОСТ 7798
34 - гайка М12 ГОСТ 5915
35 - шплинт 005.47.0149
36 - шайба А12 ГОСТ 11371
37 - шкив 005.50.0150-02 СБ
38 - кожух 005.14.0160-01 СБ
39 - рычаг 005.14.0195 СБ
40 - шплинт 2.5х25 ГОСТ 397
41 - пружина 005.17.0125
42 - болт М6х8 ГОСТ 7798
43 - упор 005.14.0191
44 - шкив 005.81.0070 СБ
45 - экран 005.14.0700 СБ
1.33
1.33
