ОСОБЕННОСТИ ЭКСЛПЛУАТАЦИИ И МОНТАЖА

Монтаж и подключение электрощитов должны осуществляться квалифицированным

электротехническим персоналом. Электрощиты должны эксплуатироваться только

в невзрывоопасных средах, не содержащих токопроводящей пыли и химически ак-

тивных веществ.

В шкаф по выбору можно установить монтажную панель либо шасси с DIN-рейками,

они выполнены съемными, что облегчает процесс монтажа оборудования. При выборе

шасси с DIN-рейками рекомендуется приоборести и соответсвующую фальшпанель.

Для удобства настенной установки на задней стенке щита заготовлены монтажные

отверстия и прилагается крепежный комплект.

Имеют возможность крепления к столбу (аксессуар арт. mb54-1k приобретается от-

дельно).

Модели со степенью защиты IP66 оснащены скошенным желобом в конструкции кор-

пуса, что дает дополнительную защиту от проникновения влаги и грязи внутрь щита.

1. Открыть дверцу шкафа.

2. Установить монтажную панель или шасси с DIN-рейками.

3. Установить поводок заземления, знаки «Земля» внутри корпуса и на внутренней

стороне двери.

4. Установить необходимое электрооборудование и комплектующие.

5. Выполнить внутренние электрические соединения, проверить качество монтажа.

6. Установить шкаф на место эксплуатации и надежно закрепить через предусмо-

тренные отверстия.

7. Подключить вводные проводники, убедившись, что проводники обесточены.

8. Установить на наружной стороне дверцы шкафа знак «Молния».

КОМПЛЕКТНОСТЬ

1. Паспорт – 1 шт.

2. Металлокорпус без монтажной панели – 1 шт.

3. Поводок заземления – 1 шт.

4. Знаки электробезопасности – 1 комплект.

5. Монтажный набор (дюбели, шурупы, заглушки) – 1 шт.

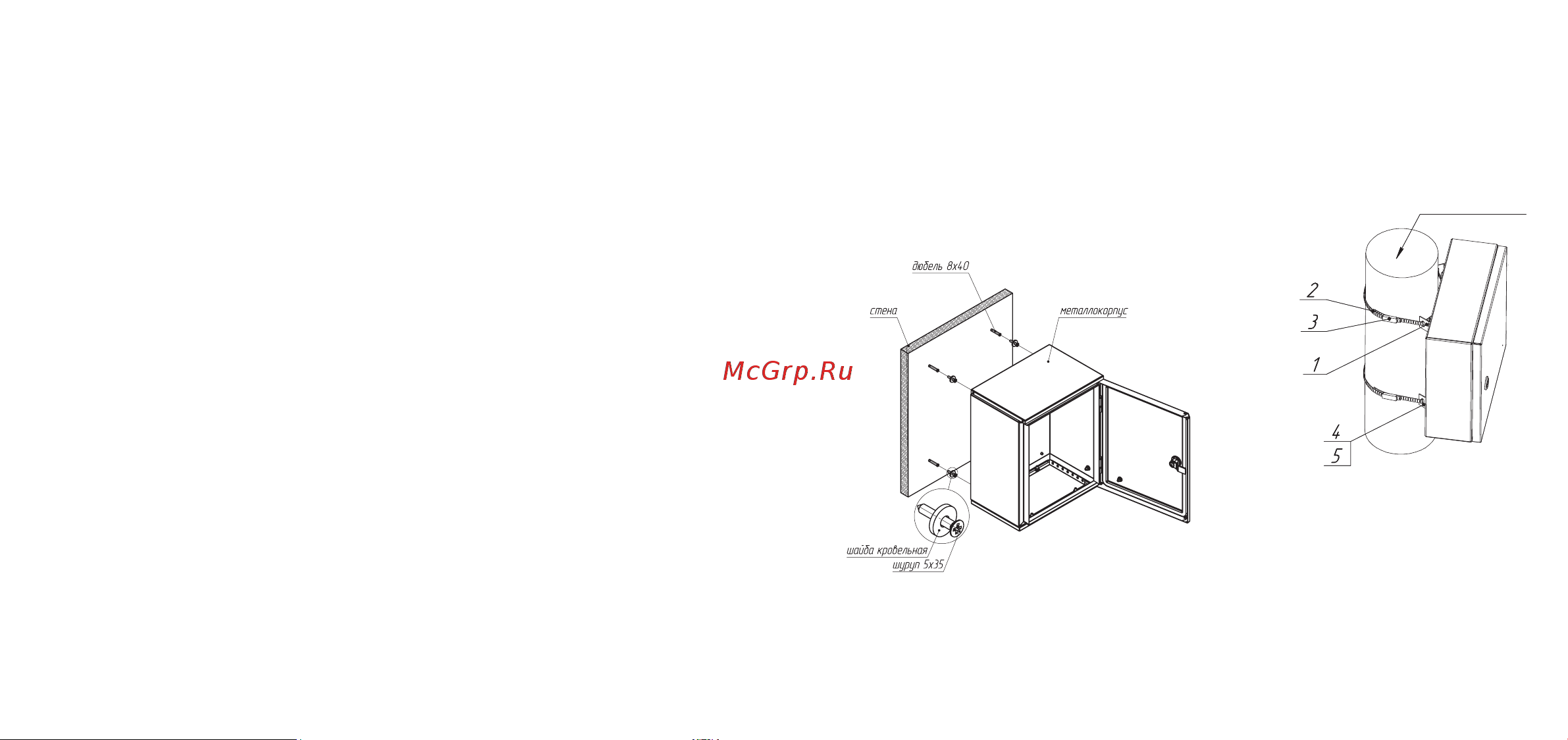

Рис. 1.1. Схема настенного монтажа.

Рис. 1.2. Схема монтажа на столб

(доп. аксессуар арт. mb54-1K)

1. Кронштейн оцинк. – 4 шт.

2. Хомут ленточный – 2 шт.

3. Замок – 2 шт.

4. Винт М6х16 – 4 шт.

5. Гайка с фланцем М6 – 4 шт.

cтолб Ø150-350 мм
