Таблица 8

Наименование

Габаритные размеры, мм

В Ш Г

ЩУ-1ф/1-0-3 IP66 310 300 150

ЩУ-1ф/1-1-6 IP66 310 300 150

ЩУ-1ф/1-0-12 IP66 395 310 165

ЩУ-3ф/1-0-3 IP66 395 310 165

ЩУ-3ф/1-1-6 IP66 445 400 150

ЩУ-3ф/1-0-12 IP66 540 310 165

ЩУ-1ф с опломбировкой

счётчика

395 310 165

ЩУ-3ф с опломбировкой

счётчика

542 347 180

Наличие окошка на внешней дверце не предусмотрено

для корпусов ЩУ-1ф/1-0-3 IP66 и ЩУ-3ф/1-0-3 IP66.

4. Условия эксплуатации

4.1. Условия эксплуатации:

• температура окружающего воздуха при внутренней

установке – от -5 до +40 °С, средняя температура за 24

часа – не более +35 °С;

• температура окружающего воздуха при наружной

установке – от -25 до +40 °С, средняя температура за

24 часа – не более +35 °С;

• рабочее положение в пространстве – вертикальное,

с допустимым отклонением от него в любую сторону

на 5°;

• высота места установки не должна превышать 2000 м

над уровнем моря. Окружающая среда невзрывоопас-

ная, не содержащая газы, жидкость и пыль в концен-

трациях, нарушающих функционирование щитка.

5. Условия транспортирования и хранения

5.1. Перевозить в закрытом транспорте в упаковке из-

готовителя, не допускать намокания. Металлокорпуса

должны хранится в закрытом, сухом, защищенном от

влаги месте при отсутствии в воздухе кислых, щелоч-

ных и других вредных примесей. Температура хранения

от -25 до +40 °С, относительная влажность воздуха не

более 98% при температуре +25 °С. Среднемесячная от-

носительная влажность не более 90% при температуре

+20 ± 5 °С.

6. Меры безопасности

6.1. К монтажу и обслуживанию электрощита допу-

скается персонал, прошедший подготовку и имеющий

разрешение в соответствии с «Правилами технической

эксплуатации электроустановок потребителей» и «Пра-

вилами техники безопасности при эксплуатации элек-

троустановок потребителей», имеющих квалификацион-

ную группу по технике безопасности не ниже III группы

до 1000 В.

6.2. Корпус электрощита должен быть заземлен в соот-

ветствии с требованиями ПУЭ гл. 1-7.

7. Сведения об утилизации

7.1. Металлокорпуса не содержат дорогостоящих или

токсичных материалов, требующих специальной утили-

зации. Утилизацию проводят обычным образом.

8. Гарантийные обязательства

8.1. Купленное Вами изделие и собранное на его основе

низковольтное комплектное устройство (НКУ) требуют

специальной установки и подключения. Вы можете об-

ратиться в уполномоченную организацию, специализи-

рующуюся на оказании такого рода платных услуг. При

этом требуйте наличия соответствующих разрешитель-

ных документов (лицензии, сертификатов и т. п.). Лица,

осуществившие установку и подключение НКУ, собран-

ного на основе металлического корпуса, несут ответ-

ственность за правильность проведенной работы.

Помните, квалифицированная установка изделия суще-

ственна для его дальнейшего правильного функциони-

рования и гарантийного обслуживания.

8.2. Если в процессе эксплуатации изделия Вы сочтете,

что параметры его работы отличаются от изложенных в

данном Руководстве по эксплуатации, рекомендуем об-

ратиться за консультацией в организацию, продавшую

Вам изделие.

8.3. Гарантийный срок эксплуата ции изделия – 1 год со

дня продажи при соблюдении потребителем правил

эксплуата ции, транспортирования и хранения.

Производитель оставляет за собой право вносить в

конструк цию изделия изменения, не ухудша ющие экс-

плуатационные характери стики изделия.

8.4. Во избежание возможных недоразумений сохра-

няйте в течение срока службы документы, прилагаемые

к изделию при его продаже (накладные, гарантийный

талон).

8.5. Гарантия не распространяется на изделие, недостат-

ки которого возникли вследствие:

• нарушения потребителем правил транспортирова-

ния, хранения или эксплуатации изделия,

• действий третьих лиц;

• ремонта или внесений не санкционированных изгото-

вителем конструктивных или схемотехнических изме-

нений неуполномоченными лицами;

• отклонения от государственных стандартов (ГОСТов) и

норм питающих сетей;

• неправильной установки и подключения НКУ, собран-

ного на основе металлического корпуса;

• действий непреодолимой силы (стихия, пожар, мол-

ния и т. п.).

9. Ограничение ответственности

9.1. Производитель не несет ответственности за:

• прямые, косвенные или вытекающие убытки, потерю

прибыли или коммерческие потери, каким бы то ни

было образом связанные с изделием;

• возможный вред, прямо или косвенно нанесенный

изделием людям, домашним животным, имуществу в

случае, если это произошло в результате несоблюде-

ния правил и условий эксплуатации и установки изде-

лия либо умышленных или неосторожных действий

покупателя (потребителя) или третьих лиц.

9.2. Ответственность производителя не может превы-

сить собственной стоимости изделия.

9.3. При обнаружении неисправностей в период гаран-

тийных обязательств необходимо обращаться по месту

приобретения изделия.

10. Гарантийный талон

Продукция торговой марки TDM ELECTRIC изготовлена и

принята в соответствии с обязательными требованиями

государственных стандартов, действующей технической

документации и признана годной для эксплуатации.

Дата изготовления «____» __________________ 201__ г.

Штамп технического контроля изготовителя

Дата продажи «___» ________________ 201___ г.

Подпись продавца _________________

Штамп продающей организации

TDM ELECTRIC

117405, РФ, г. Москва, ул. Дорожная, д. 60 Б

Телефон: +7 (495) 727-32-14, (495) 640-32-14

Факс: +7 (495) 727-32-44

info@tdme.ru

Произведено в России ООО «НЭКМ».

Если в процессе эксплуатации продукции у Вас возник-

ли вопросы, Вы можете обратиться в сервисную службу

TDM ELECTRIC по бесплатному телефону: 8 (800) 700-63-26

(для звонков на территории РФ).

Подробнее об ассортименте продукции торговой марки

TDM ELECTRIC Вы можете узнать на сайте www.tdme.ru

1. Назначение и область применения

Металлокорпуса серий ЩУРН, ЩУРВ, ЩРН, ЩРВ, ЩМП,

ЩУ предназначены для установки в них аппаратуры для

приема, учета и распределения электрической энергии

напряжением 380/200 В, защиты сетей от перегрузок и

коротких замыканий.

2. Материалы

Корпус изготовлен из листовой стали и покрыт текстури-

рованным полиэстеровым порошком.

3. Конструкция

3.1. Щиты учетно-распределительные навесные/встраи-

ваемые серии ЩУРН, ЩУРВ.

Условные обозначения:

Щ У Р Н (В) – 1/12

Щ – щит

У – учетно

Р – распределительный

Н – навесной, В – встраиваемый

1 – фазность счетчика (1ф или 3ф)

12 – количество модулей (6, 9, 12, 18, 24 и т. д.)

Корпуса ЩУРН и ЩУРВ имеют монтажную панель для

крепления одно- и трехфазного счетчика, DIN-рейки для

установки электроаппаратуры, запирающуюся на ключ

наружную дверцу. В конструкции предусмотрена от-

дельная рейка с пломбировочной панелью для вводно-

го автомата, элементы заземления и дополнительные

кронштейны под шины N, PE. Ввод кабеля осуществляет-

ся снизу для ЩУРН, сверху и снизу для ЩУРВ.

Технические характеристики металлокорпусов серии

ЩУРН, ЩУРВ представлены в таблице 1.

Таблица 1

Наименование параметра Значение

Толщина металла, мм 0,8

Цвет корпуса RAL 7035

Степень защиты IP31

Климатическое исполнение УХЛ4

Габаритные размеры для металлокорпусов серии ЩУРН,

ЩУРВ IP31 представлены на рисунке 1 и в таблице 2.

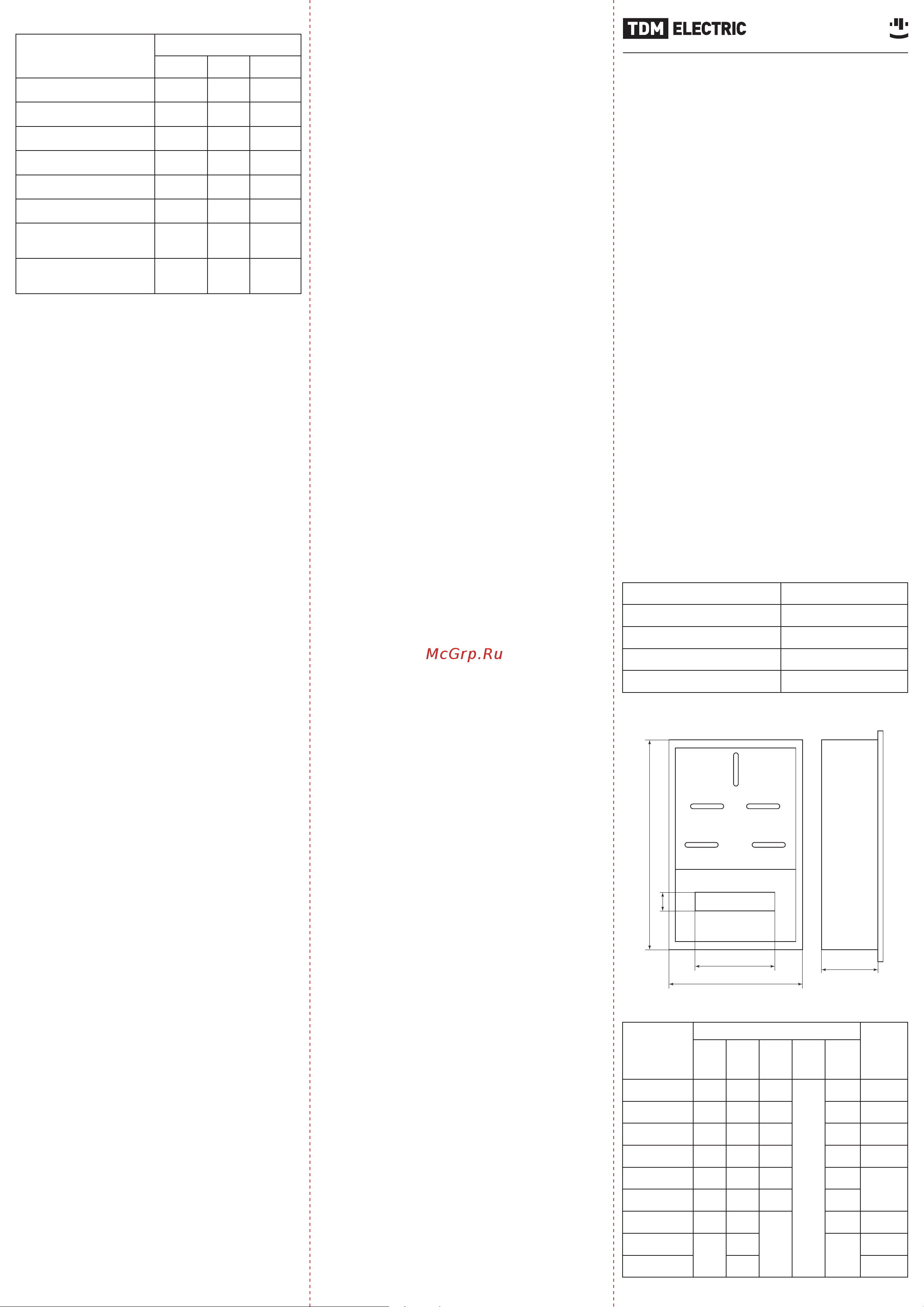

Рисунок 1

Таблица 2

Наименова-

ние

Габаритные размеры, мм Коли-

чество

моду-

лей

В Ш Г a b

ЩУРН-1/6 310 158 136

110 6

ЩУРН-1/9 470 260 145 165 9+2

ЩУРН-1/12 395 310 165 220 12+3

ЩУРН-1/12Э 360 280 110 185 12+2

ЩУРН-3/12 540 310 165 220

12+3

ЩУРН-3/12Э 400 300 125 176

ЩУРН-3/24 560 480

165

110 24+3

ЩУРН-3/30

540

490

220

30+3

ЩУРН-3/48 600 48+3

Корпуса металлические серии ЩУРН, ЩУРВ,

ЩРН, ЩРВ, ЩМП, ЩУ IP66

Руководство по эксплуатации. Паспорт

165
