1 НАЗНАЧЕНИЕ

Щуп клиновый ЭЛИТЕСТ К-1-15-0,1 изготовлен в соответствии с

ТУ 3936-034-96651179-2016 и предназначен для контроля и измерения зазоров стыкуемых

деталей.

2 ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица 2.1

Наименование параметра Значение

Материал нержавеющая сталь

Габаритные размеры, мм 183 × 9

Масса, не более, грамм 121

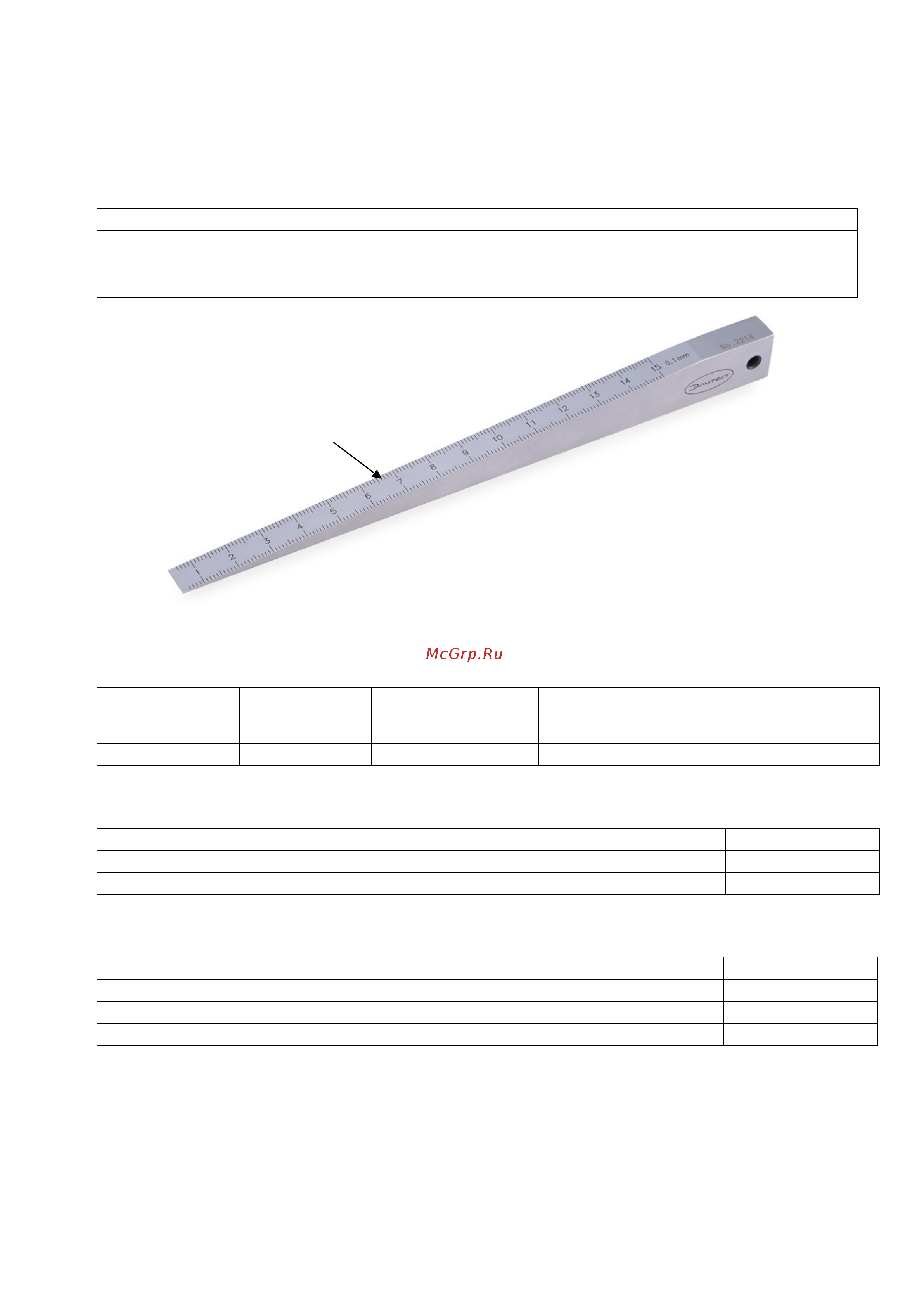

Рисунок 1 – Общий вид щупа клинового ЭЛИТЕСТ К-1-15-0,1

А – измерительная шкала

Таблица 2.2

Шкала

(рисунок 1)

Единица

измерения

Диапазон

измерения шкалы

Цена деления

шкалы

Погрешность

измерения

А мм 0,6–15,0 0,1 ±0,1

3 УСЛОВИЯ ЭКСПЛУАТАЦИИ

Таблица 3.1

Наименование параметра Значение

Температура окружающего воздуха, °С −40 ÷ +45

Относительная влажность воздуха (при температуре +25 °С), %, не более 80

4 КОМПЛЕКТНОСТЬ ПОСТАВКИ

Таблица 4.1

Наименование Количество

Щуп клиновый ЭЛИТЕСТ К-1-15-0,1 1 шт.

Футляр 1 шт.

Паспорт 1 экз.

5 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1 Транспортирование изделия производится в соответствии с ГОСТ 13762-86 в крытых

транспортных средствах, всеми видами транспорта, в соответствии с правилами перевозки

грузов, действующими на каждом виде транспорта.

5.2 В части воздействия климатических факторов внешней среды хранение должно

осуществляться по условиям 1 в соответствии с ГОСТ 15150-69.
