11 | Водогрейный котел DUPLEX тип EASY GV2-D, GV2-D

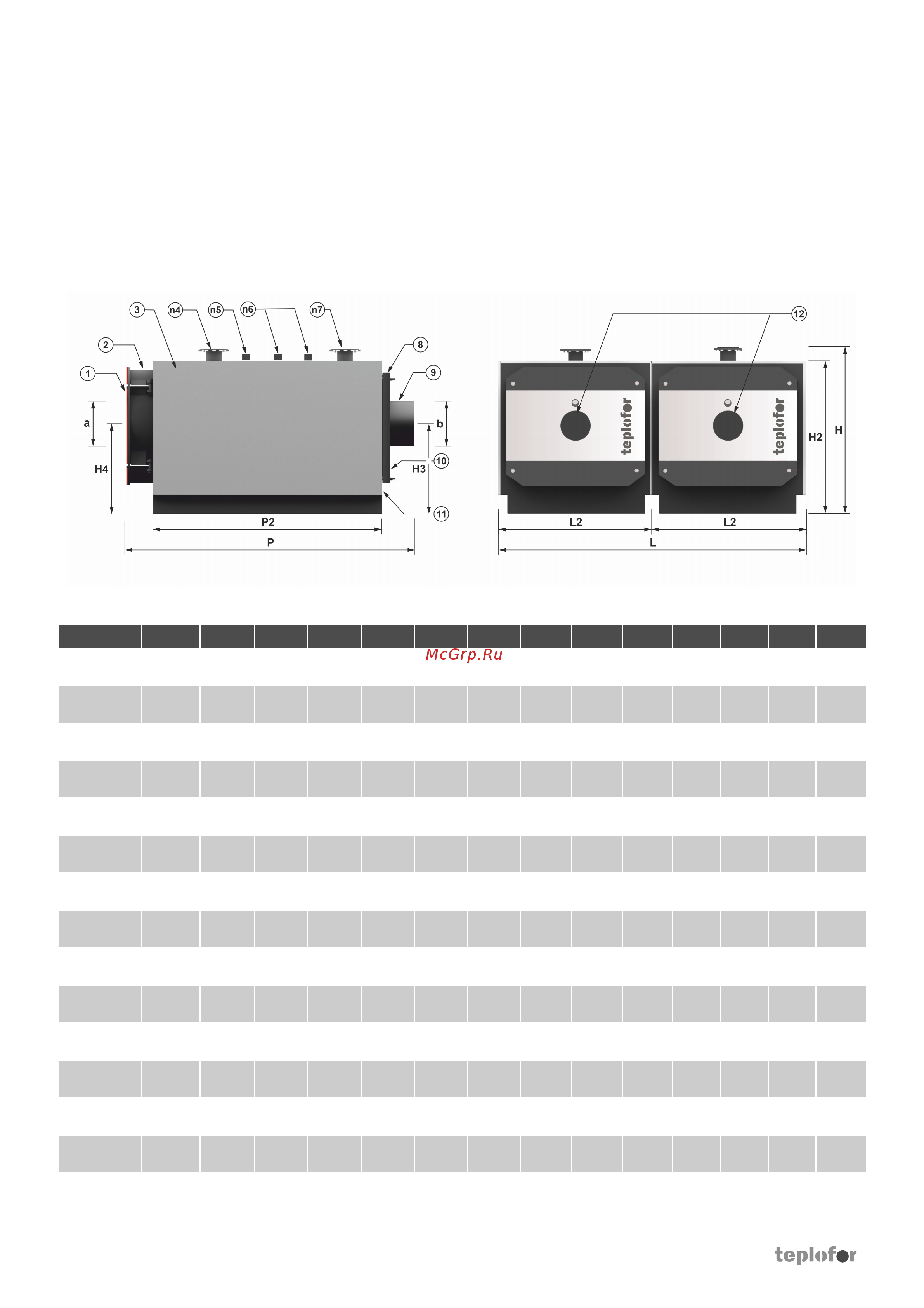

4.2 ГАБАРИТНЫЕ РАЗМЕРЫ КОТЛОВ LEX EASY GV2-D

Стандартная комплектация

1. Глазок контроля пламени

2. Передняя дверца

3. Корпус котла

4. Присоединение обратной линии отопления

5. Соединение для приборов

6. Соединение забора/слива воды

7. Присоединение прямой линии отопления

8. Задняя камера уходящих газов

9. Дымоход

10. Дверца для чистки топки

11. Дренаж

12. Ответный фланец для установки горелки

Таблица 3

Модель Н, мм Н2, мм Н3, мм Н4, мм L, мм L2, мм P, мм P2, мм Øa, мм Øb, мм n4, Ду n5, Ду n6, Ду n7, Ду

Duplex Easy

GV2-D140

970 910 440 440 1540 770 1185 795 150 200 50 1 1 50

Duplex Easy

GV2-D200

970 910 440 440 1540 770 1185 795 150 200 50 1 1 50

Duplex Easy

GV2-D300

975 905 440 440 1560 780 1450 1040 160 250 50 1 1 50

Duplex Easy

GV2-D400

975 905 440 440 1560 780 1450 1040 160 250 50 1 1 50

Duplex Easy

GV2-D500

975 905 440 440 1560 780 1720 1330 160 250 50 1 1 50

Duplex Easy

GV2-D600

1075 1015 490 490 1740 870 1720 1330 160 250 65 1 1 65

Duplex Easy

GV2-D700

1075 1015 490 490 1740 870 1920 1530 160 250 65 1 1 65

Duplex Easy

GV2-D800

1075 1015 490 490 1740 870 1920 1530 160 250 65 1 1 65

Duplex Easy

GV2-D1000

1210 1130 540 540 1980 990 1920 1530 200 300 80 1 1 1/4 80

Duplex Easy

GV2-D1200

1210 1130 540 540 1980 990 2200 1810 200 300 80 1 1 1/4 80

Duplex Easy

GV2-D1400

1440 1355 650 445 2600 1300 2280 1800 200 350 100 1 1 1/2 100

Duplex Easy

GV2-D1600

1440 1355 650 445 2600 1300 2280 1800 200 350 100 1 1 1/2 100

Duplex Easy

GV2-D1800

1440 1355 650 445 2600 1300 2550 2050 200 400 100 1 1 1/2 100

Duplex Easy

GV2-D2000

1575 1485 740 550 2880 1440 2550 2050 250 400 125 1 1 1/2 125
