17 | Водогрейный котел DUPLEX тип EASY GV2-D, GV2-D

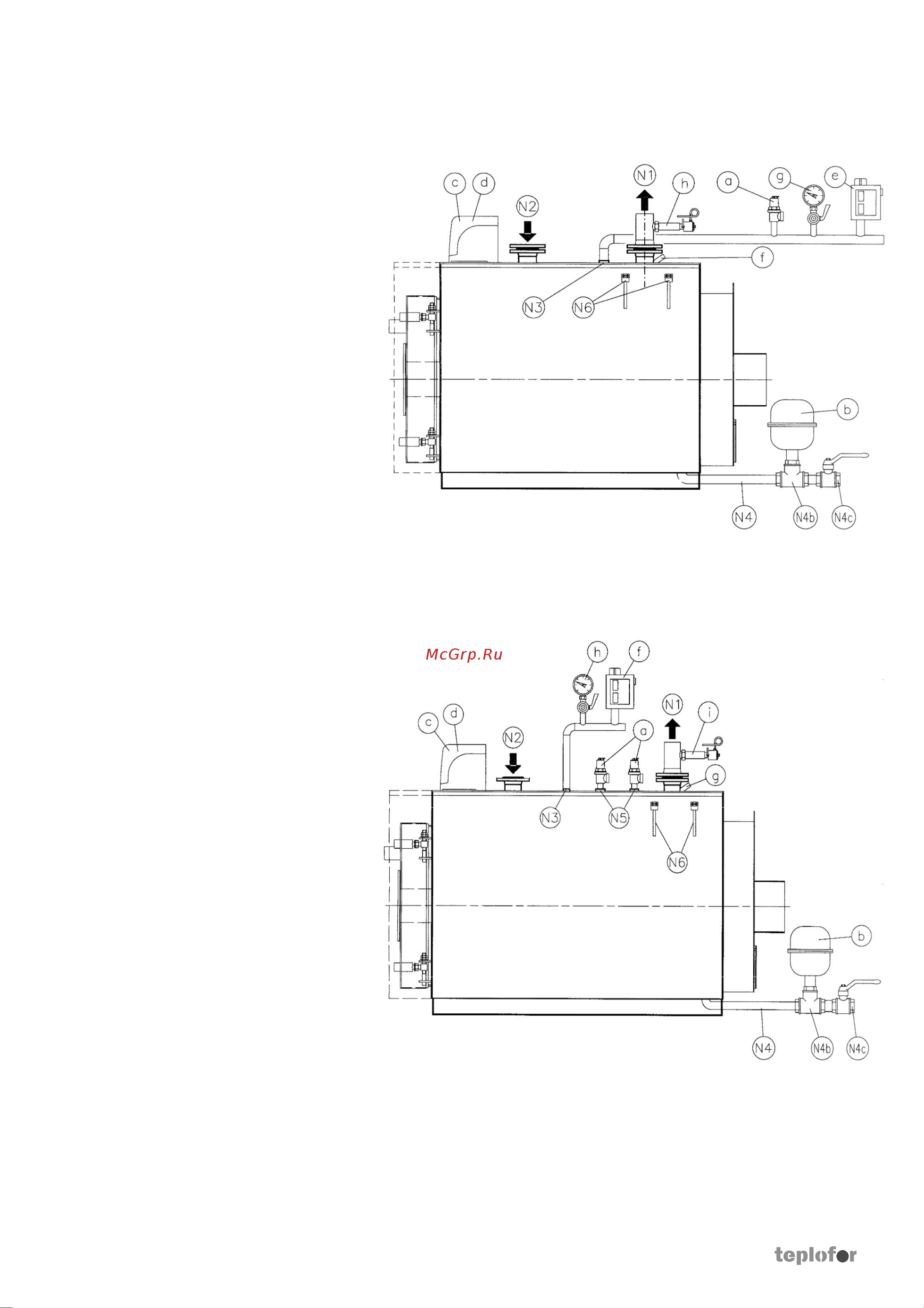

6.1 ГИДРАВЛИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

ВОДОГРЕЙНАЯ ТЕПЛОВАЯ УСТАНОВКА С ЗАКРЫТЫМ РАСШИРИТЕЛЬНЫМ БАКОМ

Мощность топки ≤ 300 кВт

Котел должен иметь:

a - Предохранительный клапан

b - Расширительный бак (соединенный

с трубой диаметром 18 мм)

c - Регулирующие термостаты

d - Предохранительный термостат

e - Блокировочное реле давления

f - Зумпф для контрольного

термометра

g - Манометр с фланцем для

контрольного манометра

h - Тепло-дренажный клапан или

клапан перекрывания топлива.

N1 - Подача

N2 - Обратка

N3 - Соединение для приборов

N4 - Нижнее соединение:

N4b соединение расширительного бака

N4c забор/слив

N6 - Зумпфы для колб (термометр,

регулирующий термостат, предохранительный термостат, термостат запуска насоса).

ВОДОГРЕЙНАЯ ТЕПЛОВАЯ УСТАНОВКА С ЗАКРЫТЫМ РАСШИРИТЕЛЬНЫМ БАКОМ –

Мощность топки > 300 кВт - давление 6 бар

Котел должен иметь:

a - 1 предохранительный клапан

2 предохранительных клапана если P >

500.00 ккал/ч

b - Расширительный бак

c - Регулирующие термостаты

d - 1 предохранительный термостат

f - Блокирующее реле давления

g - Зумпф для контрольного термометра

h - Манометр с фланцем для

контрольного манометра

i - Тепло-дренажный клапан или клапан

перекрывания топлива.

N1 - Подача

N2 - Обратка

N3 - Соединение для приборов

N4 - Нижнее соединение:

N4b соединение расширительного бака

N4c забор/слив

N5 - Соединение предохранительных

клапанов

N6 - Зумпфы для колб (термометр,

регулирующий термостат,

предохранительный термостат, термостат запуска насоса).

Гидравлическое давление после редукционного клапана на трубопроводе подачи не должно превышать

рабочего давления, указанного на табличке детали (котел, бойлер и т.д.).
