21 | Водогрейный котел DUPLEX тип EASY GV2-D, GV2-D

7. ПАНЕЛЬ УПРАВЛЕНИЯ КОТЛА

На панели управления (опция), выполненной из пластикового материала, со степенью защиты IP40

расположены следующие регулирующие и предохранительные приборы:

 Внешняя крышка панели управления открывается для допуска к клеммам и капиллярным трубкам

термостатов и термометров.

 Копия электрической схемы находится внутри.

 Рабочие термостаты с диапазоном от 55 °C до 110 °C настраиваются пользователем посредством

передней рукоятки управления.

 Дифференциал температуры каждого термостата имеет фиксированную настройку и равен 10°C.

 Предохранительные термостаты имеют фиксированную настройку 115°C и ручной сброс в

соответствии с действующими нормами.

 Термостаты циркуляционного насоса установлены внутри панели управления. Термостаты

настраиваются на температуру от 0 °C до 90 °C и калибруются на заводе на 45 °C, их

дифференциал настроен на 6 °C.

 Благодаря данным термостатам циркуляционные насосы остаются выключенными, когда

температура ниже 45 °C во избежание опасной конденсации дымовых газов.

 При включении соответствующей горелки счетчик часов работы начинает отсчет.

 Рекомендуется проверять и сравнивать значения, указанные на счетчиках, для обеспечения равного

времени наработки горелок.

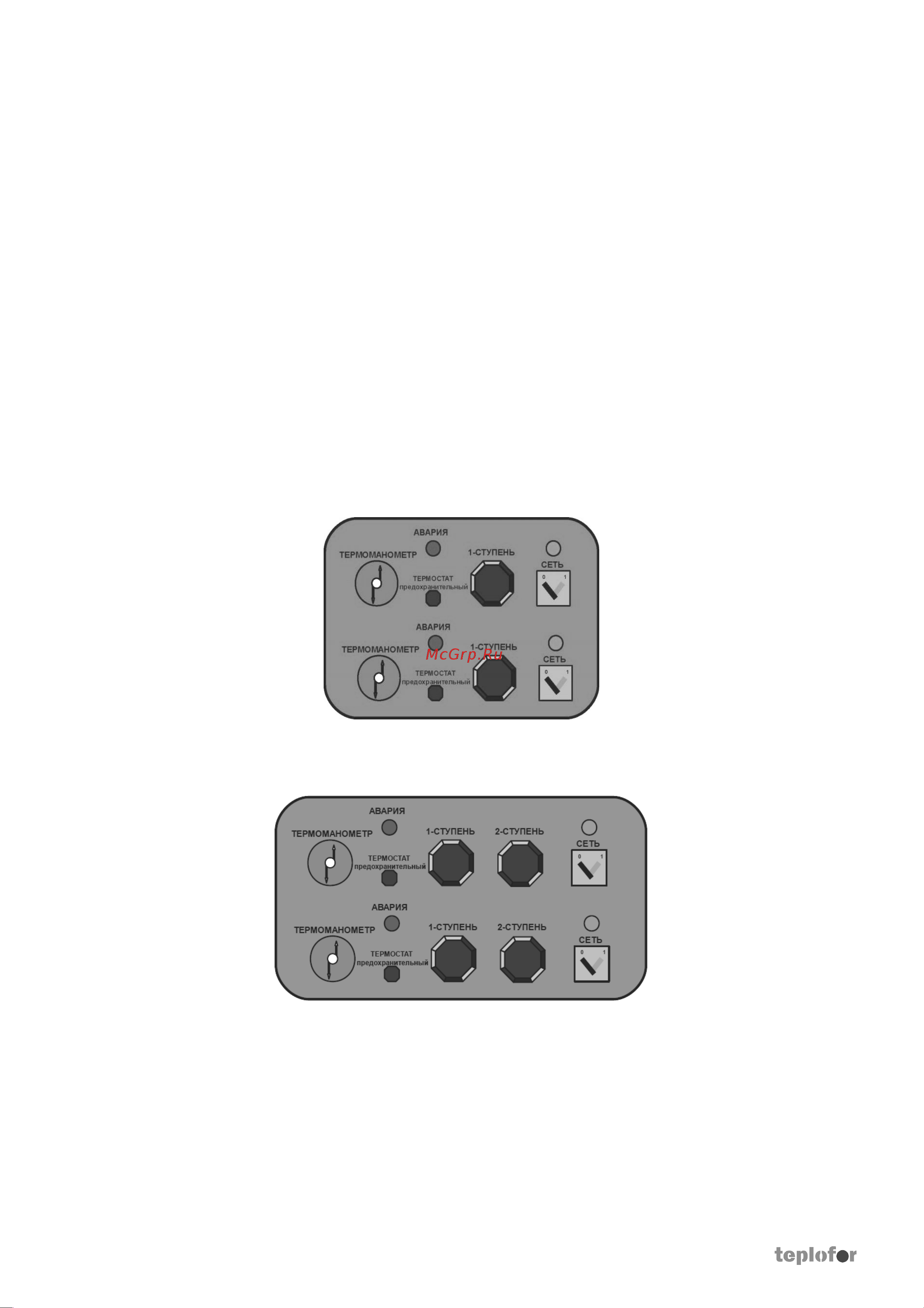

7.1.1 Панель управления при комплектации одноступенчатой горелкой

7.1.2 Панель управления при комплектации двухступенчатой горелкой

1. Основной выключатель: контролирует панель энергоснабжения.

2. Предохранительный термостат: Если температура воды в котле превысит 100º (если не работает

термостат котла, неисправны электрические соединения и т.д.), то панель управления горелкой

отключит питание. Это термостат ручного типа (перезапуск), предохранительное устройство для

высоких температур. Устройство автоматически не перезапускается. Для перезапуска данного

устройства необходимо дождаться остывания котла до температуры ниже установленной на

регулировочном термостате, отвинтить колпачок и осуществить сброс нажатием на кнопку.

3. Термостат котла: установка желаемой температуры воды в котле. Установите термостат до

температуры, требуемой системой.

4. Индикатор температуры и давления: показатель температуры и давления воды в котле.
