11 | Водогрейный котел DUPLEX тип EASY VV2-D, VV2-D

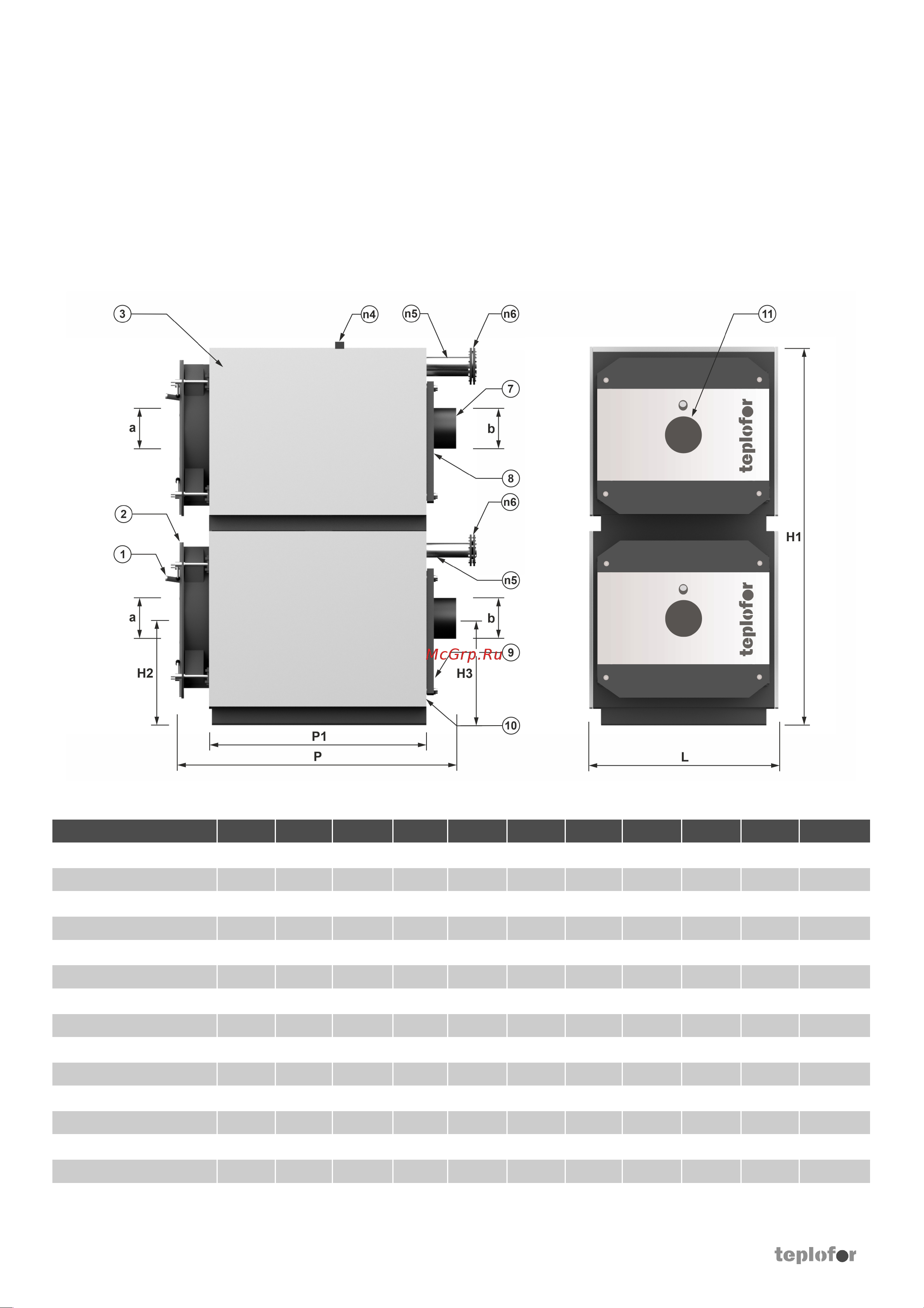

4.2 ГАБАРИТНЫЕ РАЗМЕРЫ КОТЛОВ LEX EASY VV2-D

Стандартная комплектация

1. Глазок контроля пламени

2. Передняя дверца

3. Корпус котла

4. Соединение для приборов

5. Присоединение прямой линии отопления

6. Присоединение обратной линии отопления

7. Дымоход

8. Задняя камера уходящих газов

9. Дверца для чистки топки

10. Дренаж

11. Ответный фланец для установки горелки

12. Строповочное крепление

Таблица 3

Модель Н1, мм Н2, мм Н3, мм L, мм P, мм P1, мм Øa, мм Øb, мм n4, Ду n5, Ду n6, Ду

Duplex Easy VV2-D140 1820 440 440 770 1220 830 140 200 50 50 1

Duplex Easy VV2-D200 1820 440 440 770 1220 830 140 200 50 50 1

Duplex Easy VV2-D300 1810 440 440 780 1450 1060 140 250 50 50 1

Duplex Easy VV2-D400 1810 440 440 780 1450 1060 140 250 50 50 1

Duplex Easy VV2-D500 1810 440 440 780 1690 1305 140 250 50 50 1

Duplex Easy VV2-D600 1960 400 490 870 1710 1320 170 250 65 65 1

Duplex Easy VV2-D700 1960 400 490 870 1920 1530 170 250 65 65 1

Duplex Easy VV2-D800 1960 400 490 870 1920 1530 170 250 65 65 1

Duplex Easy VV2-D1000 2220 400 540 990 1920 1530 200 300 80 80 1 1/4

Duplex Easy VV2-D1200 2220 400 540 990 2210 1820 200 300 80 80 1 1/4

Duplex Easy VV2-D1400 2680 445 650 1300 2340 1810 200 350 100 100 1 1/2

Duplex Easy VV2-D1600 2680 445 650 1300 2410 1860 200 350 100 100 1 1/2

Duplex Easy VV2-D1800 2960 445 760 1300 2510 1960 250 400 100 100 1 1/2

Duplex Easy VV2-D2000 2960 445 700 1440 2560 2010 250 400 125 125 1 1/2
