4. ОБЩИЙ ВИД УСТРОЙСТВА

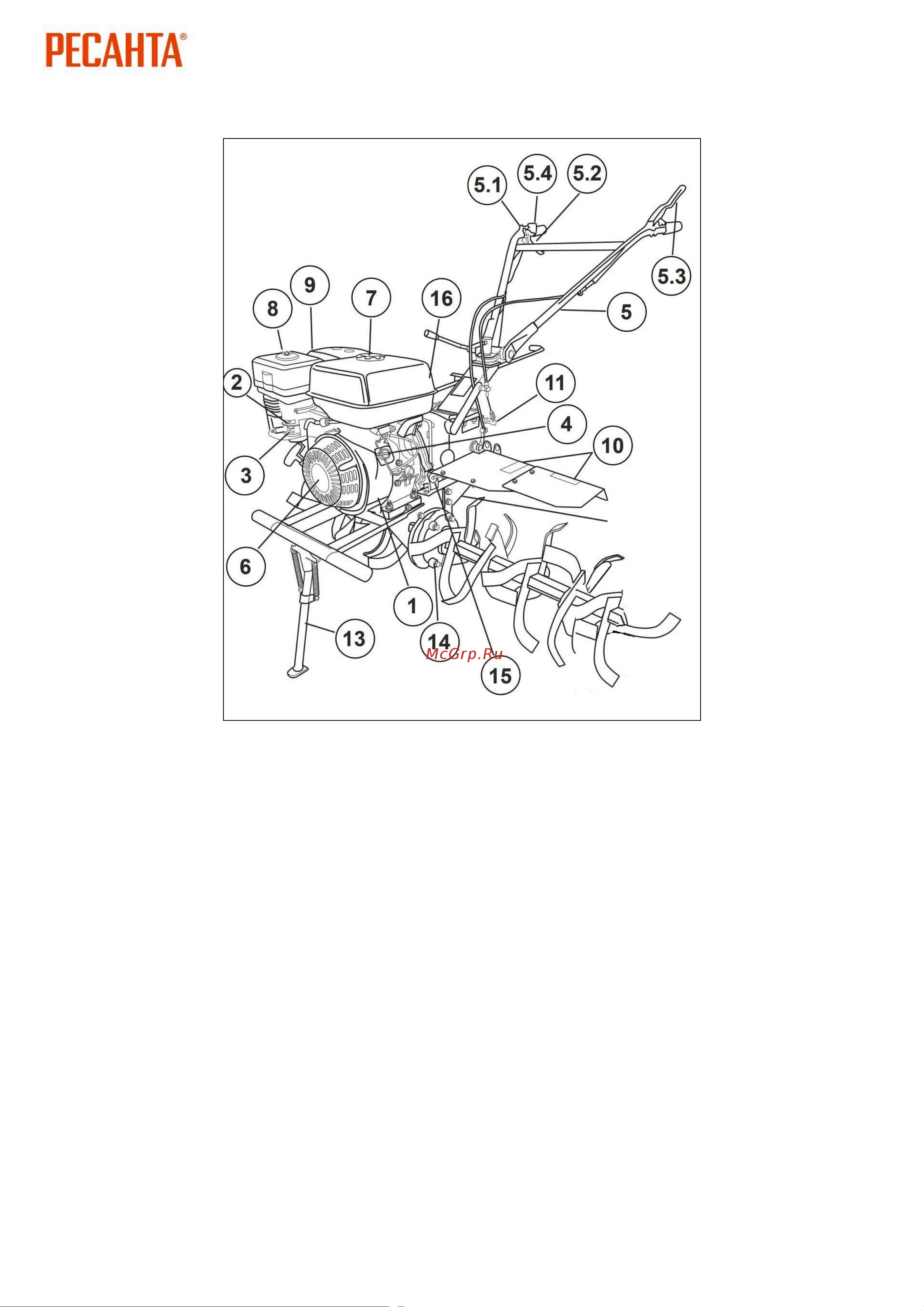

Рис. 1. Общий вид

Основные узлы:

1. Двигатель в сборе

2. Воздушная заслонка

3. Топливный кран

4. Ручка включения/выключения зажигания

5. Ручка управления

5.1. Рычаг газа

5.2. Ручка заднего хода (правая)

5.3. Ручка сцепления переднего хода (левая)

5.4. Выносная кнопка включения/выключения зажигания

6. Ручка стартера

7. Горловина топливного бака

8. Корпус воздушного фильтра

9. Свеча зажигания

10. Защитные крылья

11. Кронштейн для крепления навесного оборудования (плуг, сошник, окучник и прочее)

12. Сошник

13. Подножка

14. Редуктор

15. Маслоналивная горловина двигателя и щуп.

16. Маслоналивная горловина редуктора
