7

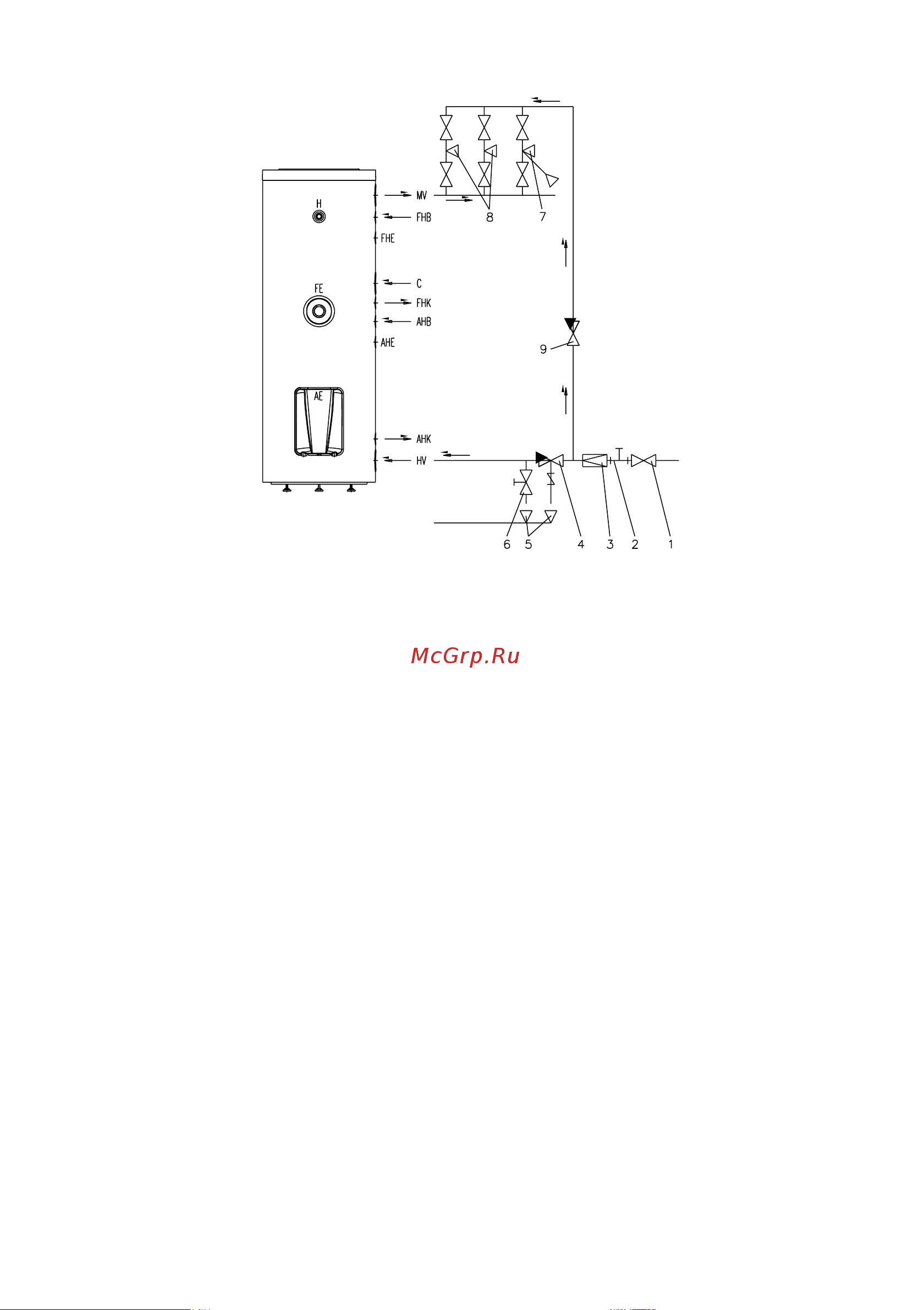

рис.3.
HV
Холодная вода
MV
Горячая вода
AE
Нижний ТЭН
FE
Верхний ТЭН
AHB
Вход нижнего теплообменника или
отопительной среды от внешнего
теплообменника
AHK
Выход нижнего теплообменника
или отопительной среды от
внешнего теплообменника
AHE
Патрубок теплочувствитеьного
элемента нижнего теплообменника
FHB
Вход отопительной среды в
верхний теплообменник
FHK
Выход отопительной среды из
верхнего теплообменника
FHE
Патрубок теплочувствитеьного
элемента верхнего теплообменника
C
Циркуляционный патрубок
H
Патрубок термометра
1
Затворный клапан
2
Манометр
3
Клапан-регулятор давления
(только при давлении, высше
0,6 МПа)
4
Комбинированный
предохранительный клапан
5
Слив (в канализацию)
6
Сливной клапан
7
Кран с душем
8
Кран
9
Клапан обратного хода
