7

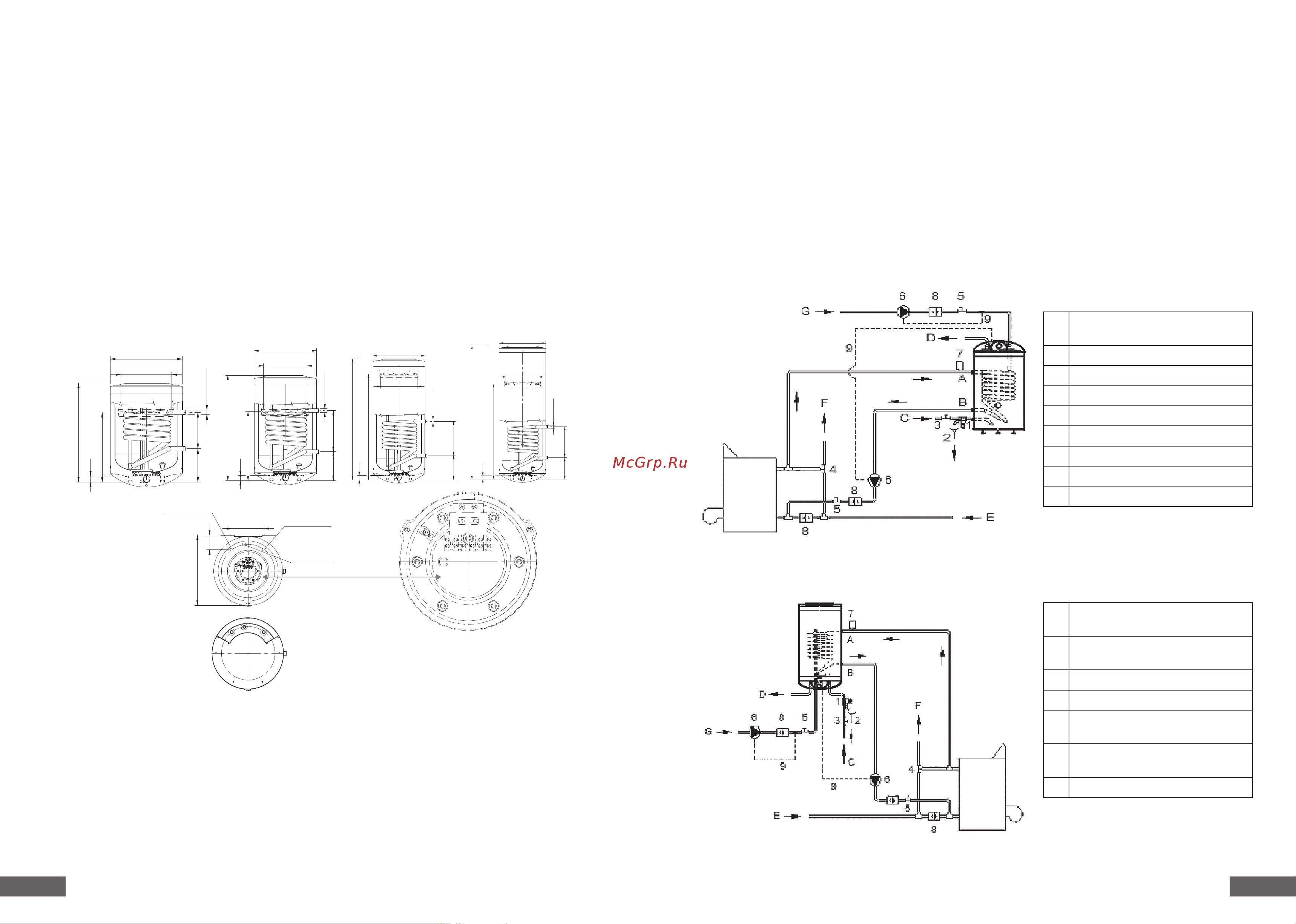

МОНТАЖ С ЦИРКУЛЯЦИОННЫМ НАСОСОМ
Этот способ монтажа предлагается производителем. Циркуляционный насос обеспечивает хорошее
КПД теплообменника. Управление насосом загрузки бойлера осуществляется через термостат
бойлера. Термостат даёт возможность регулировать температуру бытовой горячей воды. В случае, если
в котле имеется функция управления нагревом, необходимо установить термодатчик в туже гильзу, что
и чувствительный элемент штатного термостата (термодатчик не входит в комплект бойлера и является
комплектующим котла).
Подключение к отопительному контуру можно осуществлять исключительно по рисункам 1а-2а.
Соединение теплообменника 1" наружной резьбы. Рекомендуется использовать стальные или пластиковые
трубы. Перед заполнением, систему необходимо промывать с помошью циркуляции воды для удаления
загрязнений. Запрещается производить монтаж насоса путем подсоединения разъемных соединений на
патрубки теплообменника без использования трубы.
Максимально допустимая температура теплоносителя, подаваемого в теплообменник не может превышать
95 ºС. Максимально допустимое давление теплоносителя, подаваемого в теплообменник не может
превышать 6 бар.
Рис 2а
Рис 1а
1
Комбинированный предохрани-
тельный клапан
2 Трап для слива бойлера
3 Запорная арматура
4 Перекидной клапан
5 Запорная арматура
6 Циркуляционный насос
7 Воздухоотводчик
8 Обратный клапан
9 Термостат управляет насосом
A
Вход теплоносителя в
теплообменник
B
Выход теплоносителя из
теплообменника
C Вход холодной воды
D Выход бытовой горячей воды
E
Обратный трубопровод
отопления
F
Подающий трубопровод
отопления
G Вход рециркуляции
10
Бойлер Тип SWH-1210 (настенные)
500
710
243
2 x G1
260
300/350/360
515
ø
40
243
2 x G1
340
ø
515
300/350/360
570
870
40
243
2 x G1
340
ø
515
300/350/360
1050
1200
40
230
110
523
G3/4
G3/4
G3/4
Патрубок
Циркуляционный
патрубок
холодной воды
Патрубок для
горячей воды
243
2 x G1
ø
515
300/350/360
1050
1474
340
40
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ.
SWH-1210-000075 SWH-1210-000100 SWH-1210-000150 SWH-1210-000200
После этого ввод в эксплуатацию водонагревателя происходит таким образом, как ввод в
эксплуатацию нового водонагревателя.
СЛИВ ВОДЫ В СЛУЧАЕ ОПАСНОСТИ ЗАМЕРЗАНИЯ
Водонагреватель необходимо сливать, если он не работает и находится в таком месте, где имеется
опасность замерзания. Порядок слива:
1. Обесточьте водонагреватель.
2. Закройте впускной кран холодной воды.
3. Слейте воду через сливной кран.
4. Откройте при помощи ручки предохранительный сброской клапан и убедитесь, что вода из бака слилась
полностью, после чего закройте аварийный сбросной клапан.
5.При использовании в качестве теплоносителя воды, так же необходимо произвести слив теплоносителя
из змеевика бойлера, во избежание его деформации и нарушения герметичности, для этого необходимо
открутить краны с патрубков подачи и обратки на змеевике и дождаться пока вся вода сольется.
Не допускайте замерзания воды и теплоносителя в бойлере!
