10
11

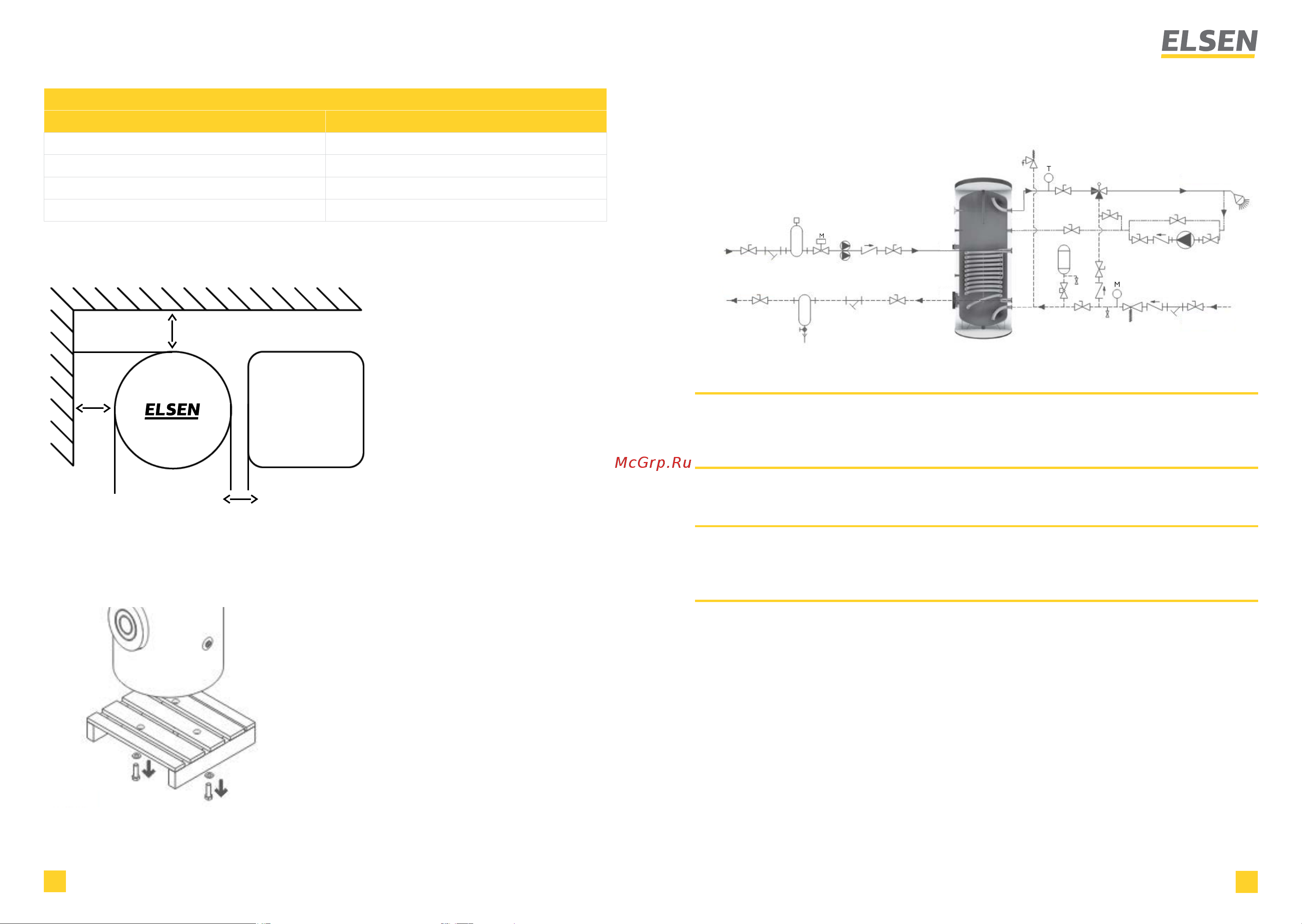

ПасПорт. ИнструкцИя По монтажу И эксПлуатацИИ
Бак водонагреватель косвенного нагрева. серИя EWH02


На вводе холодной воды в бак необходимо установить группу безопасности
или предохранительный клапан. Давление срабатывания клапана не должно превышать
8 бар. Клапан должен быть полноподъемным.
Обязательно используйте предохранительный клапан, обратный клапан, сетчатый фильтр
и редуктор давления на входе холодной воды в устройство. Последовательность
оборудования указана в гидравлической схеме (п. 4.2). В случае установки,
противоречащей гидравлической схеме, на ваше устройство не будет распространяться
гарантия.
Гарантия не распространяется на повреждения, вызванные неиспользованием защитного
оборудования или неисправностью защитного оборудования. Ответственность
за установку защитного оборудования лежит на заказчике. Защитное оборудование
не входит в комплект поставки.
Не допускается установка запорной арматуры между баком и предохранительным
клапаном. Периодически проводите проверку работоспособности предохранительного
клапана путем его открытия вручную.

Не допускайте образования гальванических пар между трубами в системе и баком.
В случае использования медных труб необходим фитинг с диэлектрической вставкой.
При использовании активного анода или ТЭНа обязательно заземляйте водонагреватель.
Заглушите все неиспользуемые отверстия.

Подключите водонагреватель согласно гидравлической схеме.

Для проведения обслуживания необходимо разместить водонагреватель как указано
на схеме.
При транспортировке водонагреватель крепится к паллете при помощи
транспортировочных болтов. Перед снятием водонагревателя с паллеты необходимо
открутить болты во избежание повреждения оборудования.

 
150 360
200 600
300 850
500 1000
КОТЕЛ
800
мм
800
мм
500
мм
Замерзание воды может привести к повреждению водонагревателя. Необходимо принять
меры по недопущению замерзания воды в водонагревателе.
№6
№5
№
8
№7
№4
Горячая вода
на потребителя
Обратная линия
к котлу
Подача от котла
Ввод холодной
воды
