Pajungimas prie šildymo sistemos (katilo)

• Pajungimas prie šildymo sistemos(katilo)atliekamasperatvamzdžius,kurių

skersmuo 1¼” (vandens šildytuvams su išoriniu šilumokaičiu (talpa talpoje)

pajungimas1”).Priešatvamzdžiusturėtųbūtimontuojamauždaromojiarmatūra.

• Sistemose su priverstine cirkuliacija (sistemos su cirkuliaciniu siurbliu), tam,

kad šilumokaitis pasiektų reikiamą galingumą, nurodytą lentelėje „Techniniai

duomenys”, būtina užtikrinti pakankamą pratekėjimo slėgį (žiūr.nuorodas po

lentele„Techniniaiduomenys”).

• Sistemosesunatūraliacirkuliacija,tam,kadužtikntireikiamącirkuliaciją,vandens

šildytuvasturibūtisumontuotastaip,kad,aukščiųskirtumastarpšilumosšaltinio

irvandensšildytuvobūtųnemažiau1,5m.

• Talpasreikėtųmontuotipagalžemiaunurotasschemas.

1 2 3

6 7

● ●

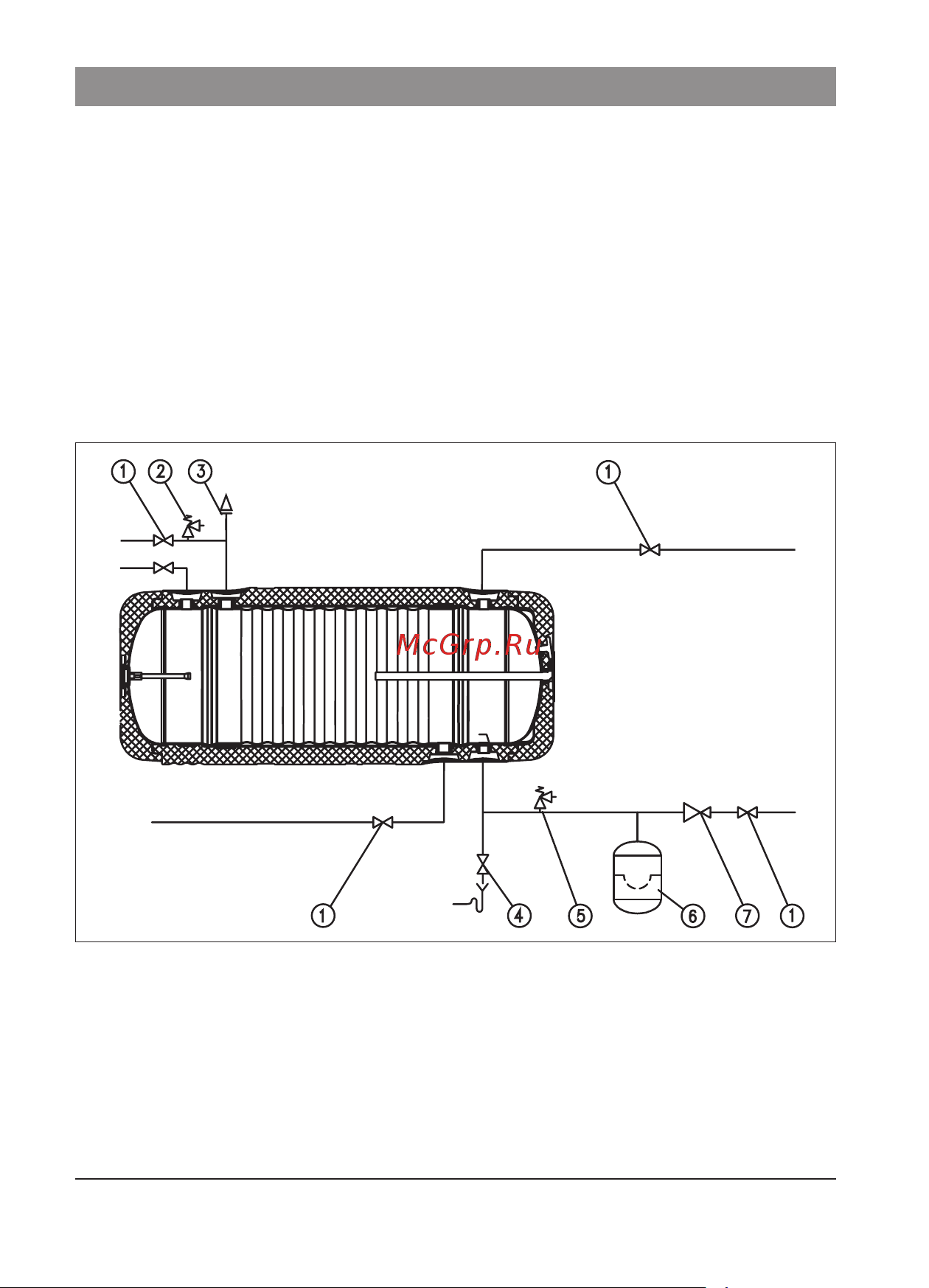

Instaliavimo schema

[1] - uždarantysis čiaupas

[2] - apsauginis vožtuvas 3 bar (maks.)

[3] - automatinis oro išleidimo mazgas

[4] - išleidžiamasis vožtuvas

[5] - apsauginis vožtuvas 6 bar (maks.)

[6] - išsiplėtimo indas

[7] - slėgio reduktorius

CW - karštas vanduo

ZW - šaltas vanduo

CO - šilumnešis

C - cirkuliacija (karštas vanduo)
