2. МОНТАЖ ВОДОНАГРЕВАТЕЛЯ

ВНИМАНИЕ!

Установка должна производиться в соответствии с данной инструкцией и действующими

стандартами в отношении систем по приготовлению санитарной горячей воды.

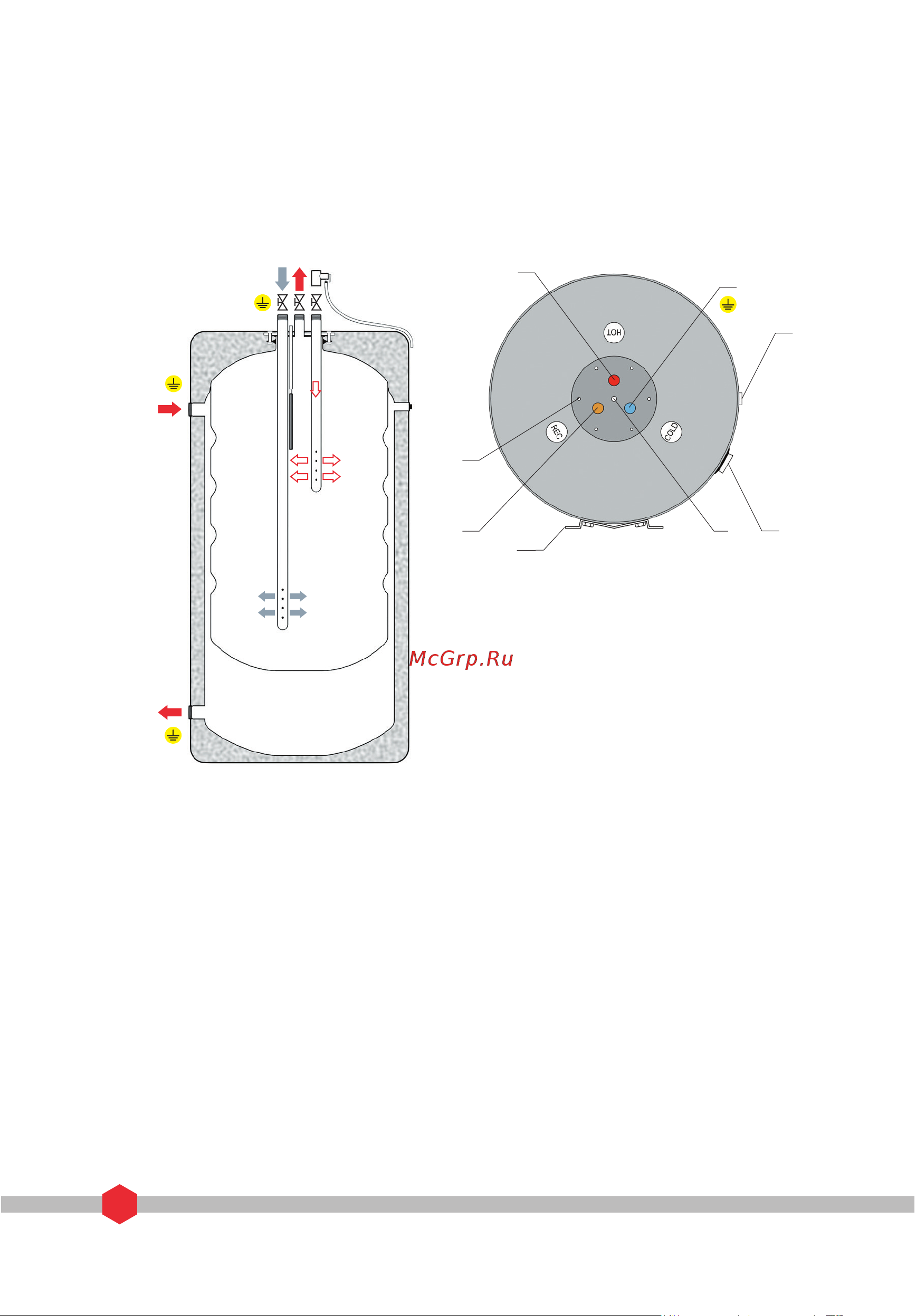

СХЕМА УСТАНОВКИ ЗАПОРНОЙ АРМАТУРЫ И ПОДСОЕДИНЕНИЯ ТРУБОПРОВОДОВ:

2.1. Помещение, в котором устанавливается оборудование, должно быть сухим

и защищенным от холода (замерзание воды в водонагревателе не допускается).

Водонагреватель должен быть установлен и эксплуатироваться на сухом полу.

2.2. Должен быть обеспечен достаточный доступ к водонагревателю со стороны подключения

контура отопления. Также необходимо обеспечить достаточно места для возможности

демонтажа арматуры подающей и заборной линии контура водоснабжения.

2.3. Необходимо выполнить заземление всех входящих подключений и выходов из бойлера,

путем навивки на них медного провода, непосредственно поверх элементов бойлера,

обеспечить надежный контакт навивки обжатием ее стальным хомутом сверху.

Контур водоснабжения до 6 бар. Рабочее давление в системе теплоснабжения до 2,5 бар

(контур водоснабжения должен быть заполнен).

2.4. Для сброса воздуха и полного заполнения бойлера теплоносителем, сбоку бойлера

предусмотрен кран «Маевского». В момент заполнения системы теплоснабжения необходимо

разово стравить воздух, скопившийся в верхней точке наружного контура бойлера.

Т2

из бойлера

Т1

в бойлер

2 5

1. Вход холодной санитарной воды.

Точка подключения к заземлителю

2. Точка установки температурного датчика котла

3. Выход горячей санитарной воды (контур ГВС)

4. Патрубок рециркуляции ГВС

5. Вход греющей жидкости системы отопления

6. Ревизионный фланец

11. Патрубок для сброса воздуха из наружного

контура бойлера.

17. Кронштейн подвеса (в серии *****-***-W)
