ИНСТРУКЦИЯ ПО УСТАНОВКЕ

1. Убедитесь, что в предполагаемом месте установки устройства,

нормальной работе сенсора ничего не будет мешать. Избегайте прямого

и отраженного солнечного света и инфракрасного излучения (например,

от инфракрасных обогревателей). Старайтесь избегать мест установки, в

которых возможны срабатывания от мимо проходящих людей.

2. Отключите холодную воду.

3. Выполните работы по прокладке

трубы с водой от стояка до

устройства.

4. Проем в стене под устройство

должен находиться над

предполагаемым местом установки

писсуара. Размеры проема (ШхВхГ)

95х106х100 мм. Обеспечьте зазоры

для монтажа и крепления труб. В

данный проем, сверху должна быть

подведена труба с водой таким образом, чтобы потом ее можно было

подключить к блоку клапана.

5. Выполните работы по прокладке трубы от устройства до писсуара.

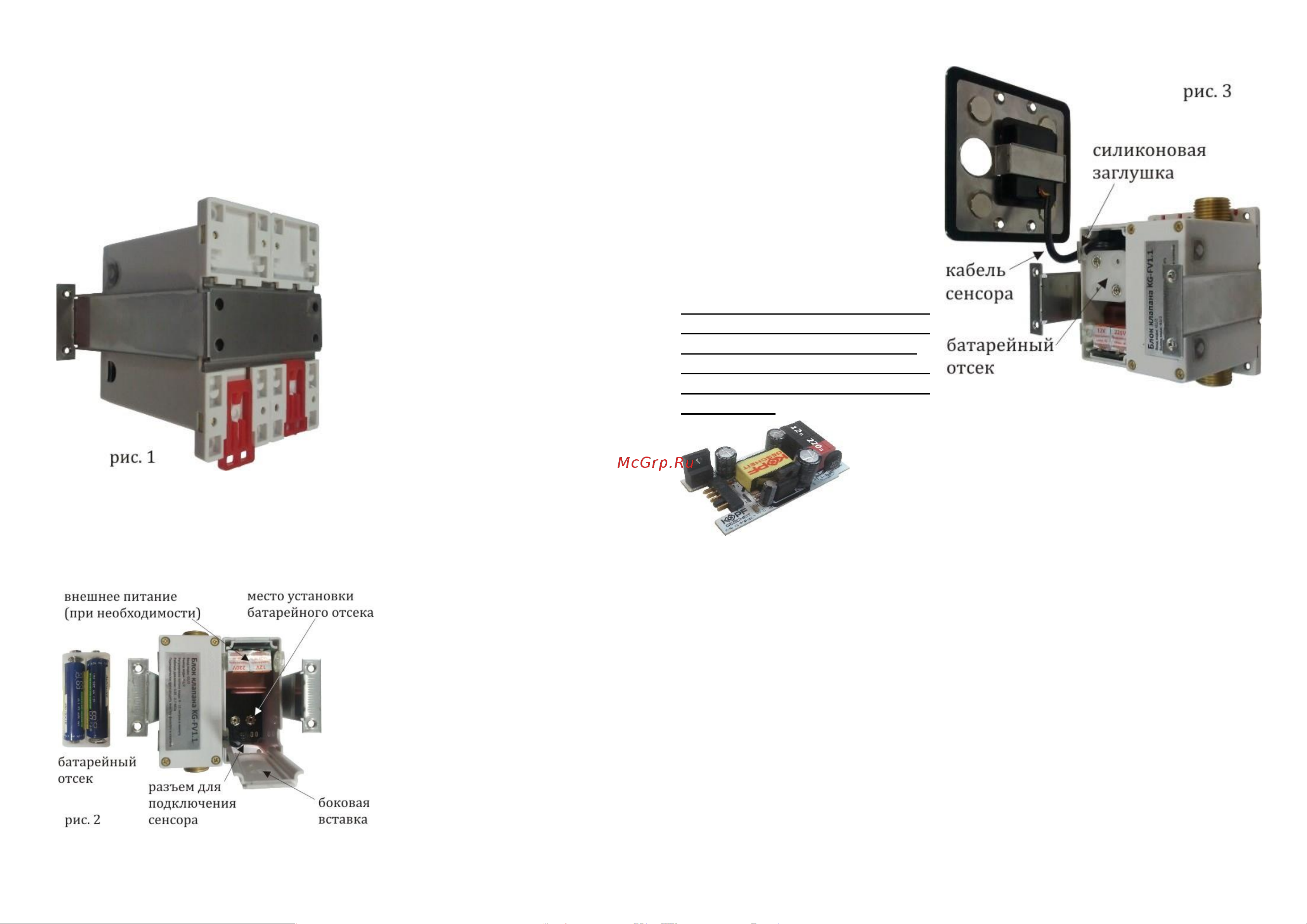

6. Соедините монтажную

рейку с блоками питания и

клапана. Зафиксируйте

защелками (рис.1).

7. Снимите крышку с блока

питания. Вставьте в

батарейный отсек батарейки

(АА 4 шт. по 1,5В). Поместите

батарейный отсек на место.

Обратите внимание на

правильность установки

(рис.2).

8. Подсоедините сенсор к блоку

питания (рис.3). Вставьте

силиконовую заглушку с

кабелем сенсора в отверстие

блока питания. Если вы

подсоединяете внешнее

питание, то проденьте сквозь

отверстие в свободной

заглушке провод необходимого

внешнего питания. Подключите

провод к соответствующим

клеммам.

ВНИМАНИЕ!!! Клемма с

красным разъемом – 220В,

клемма черного цвета – 12В.

ВНИМАНИЕ!!! Запрещается

подключать одновременно

220В и 12В.

Блок внешнего питания KG-PSU2 12, 220В для

электронной сантехники серии KR с функцией

UPS (в комплект не входит)

Установите на место крышку блока питания с помощью 4-х винтов.

9. Закрепите монтажную пластину с сенсором на монтажной рейке с

помощью винтов из комплекта поставки. ВНИМАНИЕ!!! Блок клапана

должен располагаться таким образом, чтобы отмеченный Вывод G ½

располагался по направлению к писсуару (рис.4).

10. Установите и подсоедините писсуар (если это не было сделано ранее).

11. Откройте воду и убедитесь в отсутствии протечек и в нормальной

работе устройства Kopfgescheit.

12. В случае необходимости, отрегулируйте поток воды с помощью

вентиля. Вентиль находится в блоке клапана. Используйте отвертку с

плоским шлицем.

13. Периодически промывайте фильтр, который находится под

вентилем.
